De ce este un transformator de 37,5KVA montat pe stâlp o alegere inteligentă pentru distribuția fiabilă a energiei aeriene

GuangbianoferăTransformator montat pe stâlp de 37,5KVApentru distribuția fiabilă a energiei aeriene în aplicații rurale, comerciale, agricole și industriale ușoare. Proiectată pentru instalare în exterior, această soluție de distribuție compactă ajută la reducerea eficientă a energiei electrice de medie tensiune, reducând în același timp nevoia de infrastructură valoroasă la nivelul solului.

Un transformator montat pe stâlp de 37,5 KVA este o componentă importantă în sistemele de distribuție electrică aeriană, unde sunt necesare conversie stabilă a tensiunii, utilizarea eficientă a spațiului de instalare și funcționarea fiabilă în exterior. Cu o capacitate adecvată pentru sarcini de putere moderată, acest tip de transformator poate deservi zone rezidențiale, ferme, mici facilități comerciale, ateliere și proiecte de electrificare rurală. Acest articol explică cum funcționează transformatorul, unde poate fi utilizat, ce factori tehnici ar trebui să evalueze cumpărătorii și de ce selectarea unui producător potrivit poate face o diferență semnificativă în performanța distribuției de energie pe termen lung.

Cuprins

Ce este un transformator de 37,5KVA montat pe stâlp?

Cum funcționează un transformator montat pe stâlp?

Principalele aplicații și scenarii de utilizare

Caracteristici tehnice cheie de luat în considerare

Producție și control al calității

Beneficii majore pentru proiectele de distribuție a energiei electrice

Cum să selectați transformatorul potrivit

Întrebări frecvente

Găsiți soluția potrivită de distribuție a energiei

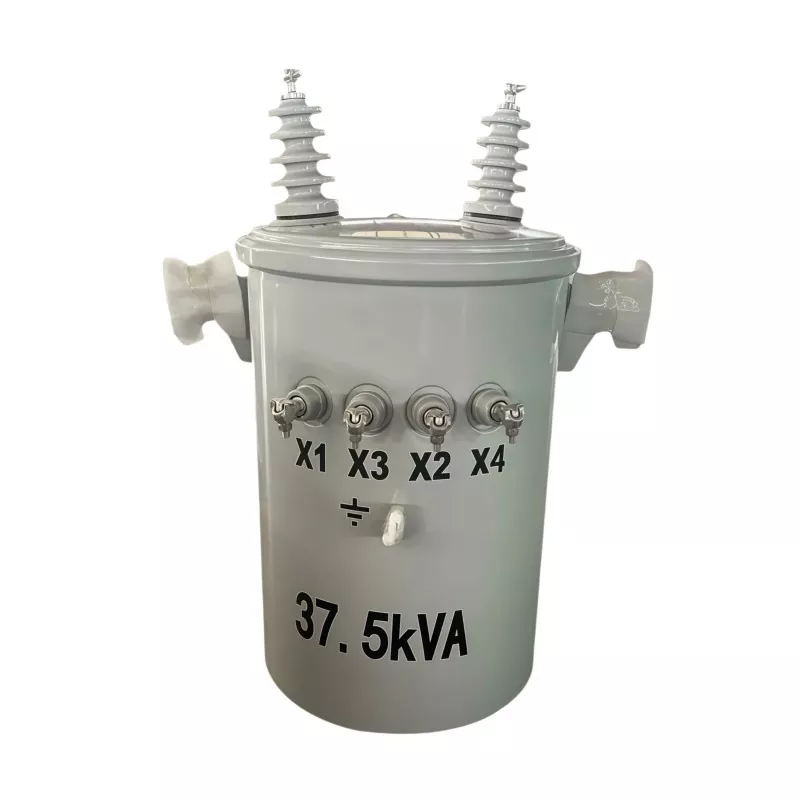

Ce este un transformator de 37,5KVA montat pe stâlp?

A Transformator montat pe stâlp de 37,5KVAeste un transformator de distribuție electrică instalat direct pe un stâlp de utilitate sau pe o structură de susținere a capului. Scopul său principal este reducerea energiei electrice de medie tensiune din rețeaua de distribuție la o tensiune mai scăzută, potrivită pentru utilizatorii finali și echipamentele conectate.

Evaluarea de 37,5 KVA se referă la capacitatea de putere aparentă a transformatorului. Această capacitate este potrivită pentru locații cu cerere moderată de energie electrică, în special acolo unde un transformator mare montat la sol sau o substație dedicată ar fi inutilă sau nepractică.

Deoarece transformatorul este montat deasupra solului, poate folosi eficient infrastructura de distribuție aeriană existentă. Această metodă de instalare este de obicei luată în considerare pentru comunitățile rurale, facilități agricole, zone rezidențiale, locații comerciale pe marginea drumurilor și alte proiecte în care spațiul disponibil la sol este limitat.

Pentru cumpărătorii care planifică un proiect de energie electrică, alegerea capacității corecte a transformatorului este esențială. Un transformator care este prea mic poate funcționa sub sarcină excesivă, în timp ce o unitate supradimensionată poate crește investițiile inutile și pierderile de energie. Calculele de sarcină, cerințele de tensiune și cererea viitoare de putere ar trebui, prin urmare, evaluate înainte de selecția finală.

Cum funcționează un transformator montat pe stâlp?

Principiul de funcționare al unui transformator montat pe stâlp se bazează pe inducția electromagnetică. Energia electrică este transferată între înfășurări printr-un câmp magnetic, mai degrabă decât printr-o conexiune electrică directă.

1. Puterea de înaltă tensiune intră în înfășurarea primară

Electricitatea de la linia de distribuție aeriană intră în înfășurarea primară a transformatorului. Tensiunea de intrare este de obicei mai mare decât tensiunea cerută de case, echipamente sau alte sarcini electrice locale.

2. Miezul transformatorului transferă energie magnetică

Curentul alternativ care curge prin înfășurarea primară creează un câmp magnetic schimbător în interiorul miezului transformatorului. Miezul oferă o cale controlată pentru energia magnetică și joacă un rol important în eficiența generală și performanța electrică.

3. Înfășurarea secundară produce o tensiune mai scăzută

Câmpul magnetic în schimbare induce tensiune în înfășurarea secundară. Prin utilizarea unui raport de înfășurare adecvat, transformatorul reduce tensiunea de intrare la nivelul cerut de sistemul local de distribuție.

4. Alimentarea este furnizată utilizatorilor finali

După conversia tensiunii, electricitatea poate fi distribuită la sarcinile conectate, cum ar fi casele, echipamentele agricole, sistemele de iluminat, unitățile comerciale sau mașinile industriale ușoare.

Acest proces simplu, dar extrem de eficient, permite unui transformator montat pe stâlp să servească drept punct important de conectare între rețeaua de distribuție de medie tensiune și cerințele de putere de joasă tensiune ale utilizatorilor locali.

Principalele aplicații și scenarii de utilizare

Versatilitatea unui transformator de 37,5 KVA îl face potrivit pentru o gamă largă de medii de distribuție. Aplicația finală trebuie întotdeauna determinată în funcție de cerințele reale de sarcină, tensiunea rețelei, condițiile de mediu și standardele electrice locale.

Pentru proiectele rurale și îndepărtate, o configurație montată pe stâlp poate fi deosebit de practică, deoarece rețelele electrice aeriene se pot extinde pe distanțe lungi fără a necesita o clădire separată a transformatorului la fiecare punct de distribuție.

Caracteristici tehnice cheie de luat în considerare

Atunci când evaluează un transformator, cumpărătorii ar trebui să privească dincolo de capacitatea nominală KVA. Performanța electrică, proiectarea izolației, calitatea înfășurării, gestionarea căldurii, condițiile de instalare și procedurile de testare toate influențează fiabilitatea pe termen lung.

• Capacitate nominală:37,5 KVA pentru cerințe moderate de distribuție electrică.
• Configurația tensiunii:Tensiunile primare și secundare ar trebui să corespundă rețelei locale de alimentare.
• Frecvenţă:Transformatorul trebuie proiectat pentru sistemul electric necesar de 50Hz sau 60Hz.
• Material bobinaj:Înfășurările de cupru sunt de obicei selectate pentru conductivitate și performanța termică.
• Sistem de izolare:Izolarea adecvată ajută la menținerea funcționării în siguranță în condiții de stres electric și de mediu.
• Metoda de racire:Modelele umplute cu ulei folosesc ulei izolator pentru a susține răcirea și izolarea electrică.
• Creșterea temperaturii:Performanța termică trebuie luată în considerare pentru funcționarea continuă.
• Protecție în aer liber:Construcția rezervorului și protecția suprafeței sunt importante pentru utilizarea pe termen lung în exterior.

Un cumpărător ar trebui să confirme, de asemenea, dacă transformatorul are nevoie de caracteristici suplimentare în funcție de mediul de instalare. Zonele de coastă, regiunile cu umiditate ridicată, locațiile la altitudine mare și mediile industriale puternic poluate pot necesita considerații de proiectare diferite.

Producție și control al calității

Fiabilitatea unui transformator de distribuție depinde în mare măsură de consistența procesului său de fabricație. De la selecția materiilor prime până la testarea electrică finală, fiecare etapă poate influența stabilitatea operațională și durata de viață.

Procesarea miezului transformatorului

Miezul magnetic este o parte importantă a transformatorului, deoarece afectează pierderile de energie și eficiența. Oțelul electric de înaltă calitate și asamblarea controlată pot ajuta la reducerea pierderilor magnetice inutile în timpul funcționării.

Înfășurare de precizie

În timpul producției înfășurării, factori precum poziționarea conductorului, straturile de izolație, tensiunea înfășurării și distanța electrică trebuie controlați cu atenție. Construcția corectă a înfășurării ajută la îmbunătățirea stabilității electrice și a rezistenței la stres mecanic.

Izolație și montaj

După ce miezul și înfășurările sunt asamblate, componentele de izolație sunt poziționate pentru a menține separarea electrică necesară între secțiunile de înaltă tensiune și de joasă tensiune. Un sistem de izolație proiectat corespunzător este esențial pentru o funcționare stabilă pe termen lung.

Tratarea uleiului și asamblarea rezervorului

Pentru transformatoarele umplute cu ulei, uleiul izolator trebuie să asigure atât izolarea electrică, cât și transferul de căldură. Tratarea corectă a uleiului poate ajuta la reducerea conținutului de umiditate și gaz înainte ca transformatorul să fie sigilat.

Testare în fabrică

Înainte de expediere, transformatoarele trebuie să fie supuse unor teste electrice și de calitate adecvate, în conformitate cu cerințele tehnice convenite. În funcție de specificația proiectului, aceste teste pot include măsurarea rezistenței înfășurării, testarea tensiunii, testarea fără sarcină, testarea sarcinii, evaluarea izolației și alte inspecții de performanță.

Lucrul cu un producător de transformatoare cu experiență poate ajuta cumpărătorii să comunice clar cerințele tehnice și să reducă riscul de a primi echipamente care nu se potrivesc cu sistemul electric prevăzut.

Beneficii majore pentru proiectele de distribuție a energiei electrice

Utilizarea eficientă a spațiului de instalare

Unul dintre cele mai semnificative avantaje ale unui transformator montat pe stâlp este că nu ocupă spațiu valoros la nivelul solului. Acest lucru poate fi util în zonele rurale, în instalațiile de pe marginea drumurilor și în locații cu teren disponibil limitat.

Potrivit pentru rețelele de distribuție aeriene

Transformatorul poate fi integrat într-un sistem de alimentare aerian existent, ceea ce îl face o alegere practică pentru proiectele în care liniile electrice sunt deja susținute de stâlpi.

Suporta distribuția de energie localizată

În loc să transmită energie electrică de joasă tensiune pe distanțe lungi, conversia tensiunii poate avea loc mai aproape de punctul de consum. Această abordare poate sprijini o distribuție locală mai eficientă atunci când este proiectată corespunzător.

Cerințe reduse de construcție civilă

În comparație cu anumite instalații de transformatoare la nivelul solului, o configurație montată pe stâlp poate reduce nevoia de încăperi de transformare dedicate sau fundații mari de pământ, în funcție de proiectul proiectului.

Potenţial flexibil de aplicare

Capacitatea de 37,5 KVA poate suporta mai multe aplicații cu sarcină moderată. Poate fi luat în considerare pentru medii rezidențiale, agricole, comerciale și industriale ușoare atunci când cerințele de sarcină calculate sunt adecvate.

Cum să selectați transformatorul potrivit pentru proiectul dvs

Înainte de a cumpăra un transformator, este important să oferiți producătorului sau furnizorului informații complete despre proiect. Următorii factori vă pot ajuta să vă asigurați că unitatea selectată se potrivește cu aplicația reală.

1. Calculați sarcina electrică reală
   Examinați cererea actuală și extinderea viitoare așteptată.
2. Confirmați tensiunea primară
   Partea de înaltă tensiune trebuie să se potrivească cu rețeaua de distribuție disponibilă.
3. Specificați tensiunea secundară necesară
   Tensiunea de ieșire trebuie să corespundă echipamentelor locale și cerințelor utilizatorului final.
4. Verificați Frecvența
   Confirmați dacă proiectul funcționează la 50 Hz sau 60 Hz.
5. Determinați configurația fazei
   Selectați designul adecvat monofazat sau trifazat pe baza sistemului electric.
6. Evaluați condițiile de mediu
   Luați în considerare temperatura, umiditatea, altitudinea, poluarea, expunerea la vânt și riscurile de coroziune.
7. Examinați standardele aplicabile
   Confirmați standardele necesare de utilitate, naționale sau specifice proiectului înainte de începerea producției.
8. Solicitați documentație tehnică clară
   Specificațiile, desenele, informațiile de pe plăcuța de identificare și cerințele de testare trebuie confirmate înainte de expediere.

Pentru proiectele internaționale, comunicarea timpurie este deosebit de importantă. Standardele de tensiune, practicile de instalare, cerințele de conectare și așteptările de certificare pot varia între țări și regiuni.

Întrebări frecvente

Ce înseamnă 37,5KVA într-un transformator?

37,5KVA reprezintă capacitatea nominală de putere aparentă a transformatorului. Indică cantitatea de sarcină electrică pe care este proiectat să o suporte transformatorul în condiții de funcționare specificate.

Unde poate fi instalat un transformator montat pe stâlp de 37,5 KVA?

Poate fi utilizat în sisteme de distribuție aeriene adecvate care deservesc zone rezidențiale, ferme, comunități rurale, mici facilități comerciale și aplicații industriale ușoare. Instalarea finală trebuie să respecte reglementările electrice locale și cerințele de inginerie.

Cum știu dacă 37,5KVA este capacitatea potrivită?

Ar trebui să calculați sarcina electrică așteptată, să luați în considerare factorul de putere și cererea de vârf și să permiteți o extindere rezonabilă în viitor. Un inginer electrician calificat sau un furnizor de transformatoare cu experiență poate ajuta la confirmarea capacității adecvate.

Configurația tensiunii poate fi personalizată?

Cerințele de tensiune a transformatorului pot varia în funcție de rețeaua locală și de aplicație. Cumpărătorii ar trebui să furnizeze configurația necesară pentru tensiunea primară, tensiunea secundară, frecvența și faza atunci când solicită o ofertă.

De ce este importantă testarea din fabrică?

Testarea din fabrică ajută la verificarea faptului că transformatorul îndeplinește cerințele electrice și de performanță convenite înainte de expediere. Testarea poate identifica probleme potențiale legate de izolație, rezistență înfășurării, performanță la tensiune și alte caracteristici critice.

Găsiți soluția potrivită de distribuție a energiei pentru proiectul dvs

A selectat corectTransformator montat pe stâlp de 37,5KVApoate oferi o soluție practică și fiabilă pentru distribuirea energiei aeriene cu sarcină moderată. De la configurarea tensiunii și selectarea capacității până la instalarea în aer liber și testarea calității, fiecare detaliu ar trebui să fie adaptat cerințelor proiectului dumneavoastră. Dacă sunteți în căutarea unei soluții de transformare de încredere de la Guangbian, explorați opțiunile disponibile de transformator montat pe stâlp de 37,5 KVA șicontactaţi-neastăzi cu cerințele dvs. de tensiune, frecvența, configurația fazei, cantitatea și detaliile proiectului pentru a primi recomandări profesionale despre produse și o ofertă adecvată.
