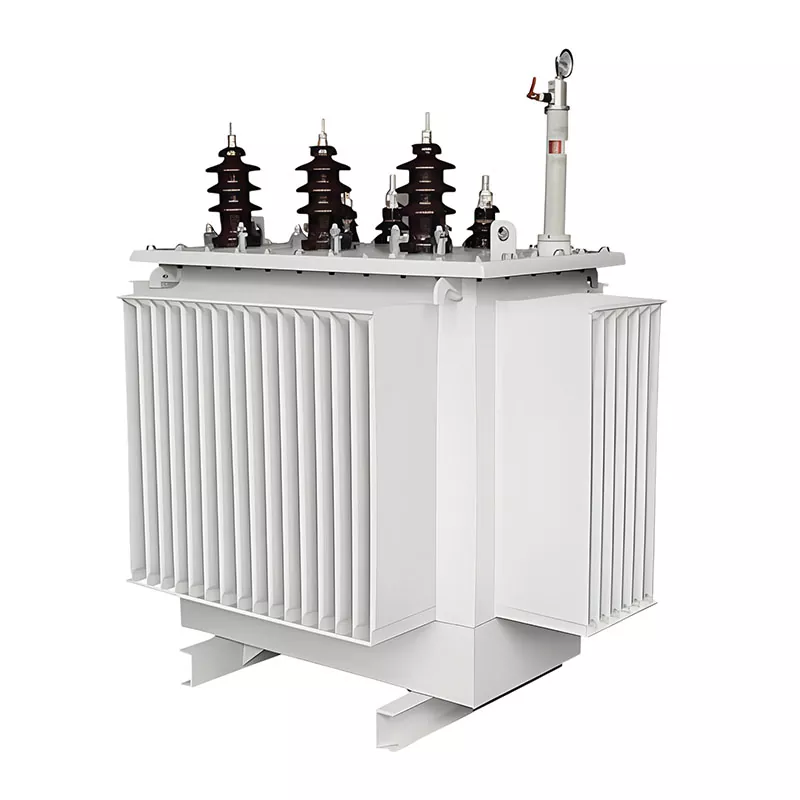

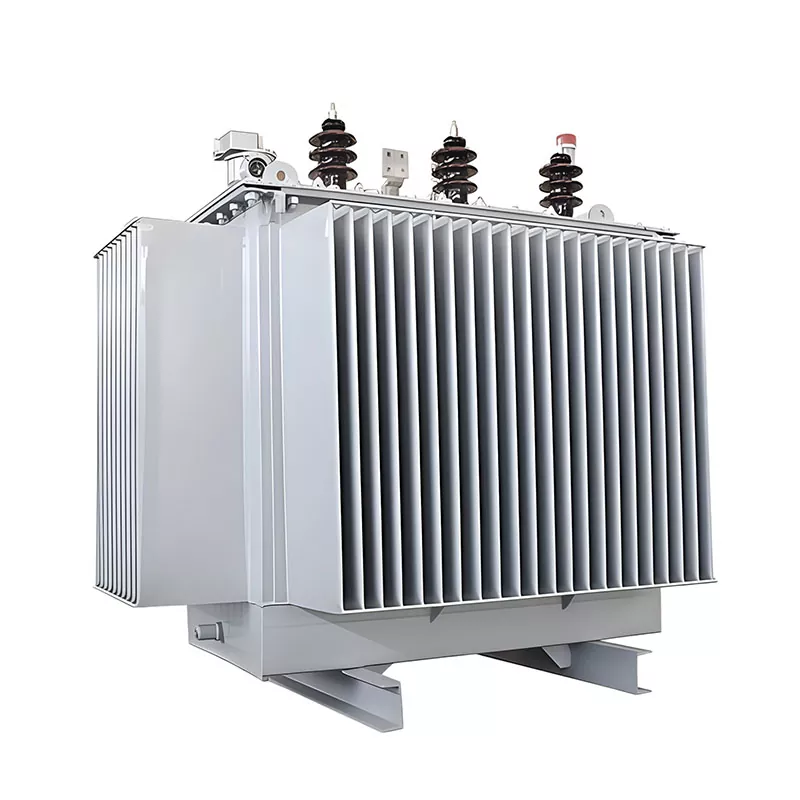

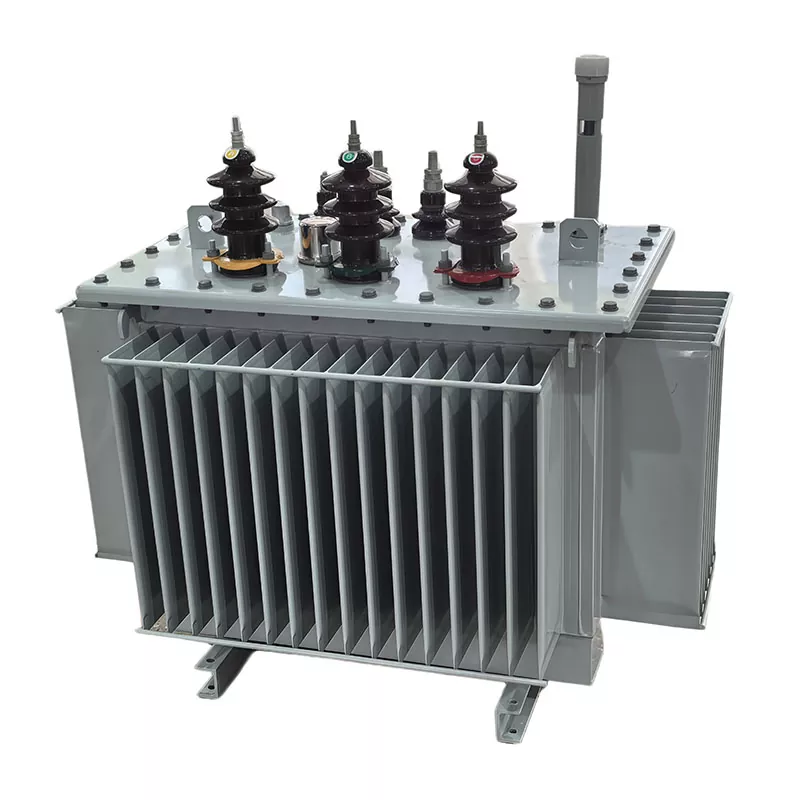

Transformator de schimb immers în ulei

Un transformator de schimb immers în ulei este un tip de transformator de putere umplut cu ulei special conceput pentru a înlocui un transformator existent într-un sistem de distribuție a energiei în funcțiune, de obicei din cauza echipamentelor învechite, defecțiuni, limitări de capacitate sau cerințe de îmbunătățire a eficienței.

Spre deosebire de transformatoarele utilizate în instalațiile noi, un transformator de înlocuire este proiectat cu un accent puternic pe compatibilitatea sistemului, interschimbabilitatea fizică și integrarea perfectă cu infrastructura electrică existentă.

Definiție de inginerie

Din perspectiva ingineriei electrice, un transformator de înlocuire immers în ulei poate fi definit ca:

Un transformator de putere proiectat sau optimizat în funcție de condițiile existente ale rețelei - cum ar fi nivelul de tensiune, grupul de vectori, dimensiunile instalației și profilul de sarcină - astfel încât să poată înlocui direct un transformator în funcțiune cu scufundare în ulei, fără modificări majore la sistemul original.

Caracteristici tehnice cheie

Un transformator de schimb immers în ulei obișnuit este definit de următoarele cerințe tehnice:

Compatibilitate de tensiune:Se potrivește cu nivelurile existente ale sistemului, cum ar fi 6kV/0.4kV, 10kV/0.4kV etc.

Interschimbabilitatea instalării:Proiectat pentru a se potrivi fundațiilor existente, punctelor de intrare a cablurilor și amenajării stației

Potrivirea grupului vectorial:De obicei Dyn11 sau identic cu configurația originală a transformatorului

Coordonarea impedanței de scurtcircuit:Proiectat de obicei în intervalul 5%–8% pentru a asigura stabilitatea sistemului

Optimizarea performanței:Poate îmbunătăți eficiența, reduce pierderile sau poate îmbunătăți performanța termică în comparație cu unitatea înlocuită

Găsiți mai întâi dimensiunea potrivită

Iată un exemplu: sarcina dvs. actuală este de 800 kVA și adăugați 400 kVA de cerere nouă. Luați în considerare o anumită marjă de creștere și 1250-1600 kVA are sens. Nu vă uitați doar la numerele de astăzi – lăsarea unui spațiu liber este întotdeauna un pariu sigur.

Când faceți calculul capacității transformatorului, țineți cont de acești parametri: nivelul de tensiune ar trebui să se potrivească cu sistemul dvs. existent (cum ar fi 10 kV/0,4 kV), grupul vectorial Dyn11 funcționează pentru majoritatea aplicațiilor comerciale, iar impedanța de 5-8% este standard. Dacă nu sunteți sigur, echipa fabricii din China din GUANGBIAN vă poate revizui configurația și vă poate confirma specificațiile înainte de fabricare.

Ce să pregătiți înainte de schimb?

Trei lucruri de verificat:

1.Evaluare electrică — Pot barele și cablurile dumneavoastră să suporte un curent mai mare? Schema de protecție necesită ajustări?

2.Verificare structurală — Dimensiunea fundației, calea de acces pentru mutarea unității, condiții de ventilație.

3.Coordonarea utilităților — O îmbunătățire a capacității poate necesita modificări ale aprovizionării dvs. de intrare. Sortați mai devreme permisul de oprire a alimentării.

Dacă plănuiți un proiect de înlocuire a transformatorului, echipa tehnică GUANGBIAN de la fabrica noastră din China vă poate ajuta să revizuiți aceste articole. Ne-am ocupat de cazuri similare la unitatea noastră de producție și știm ce detalii sunt adesea trecute cu vederea.

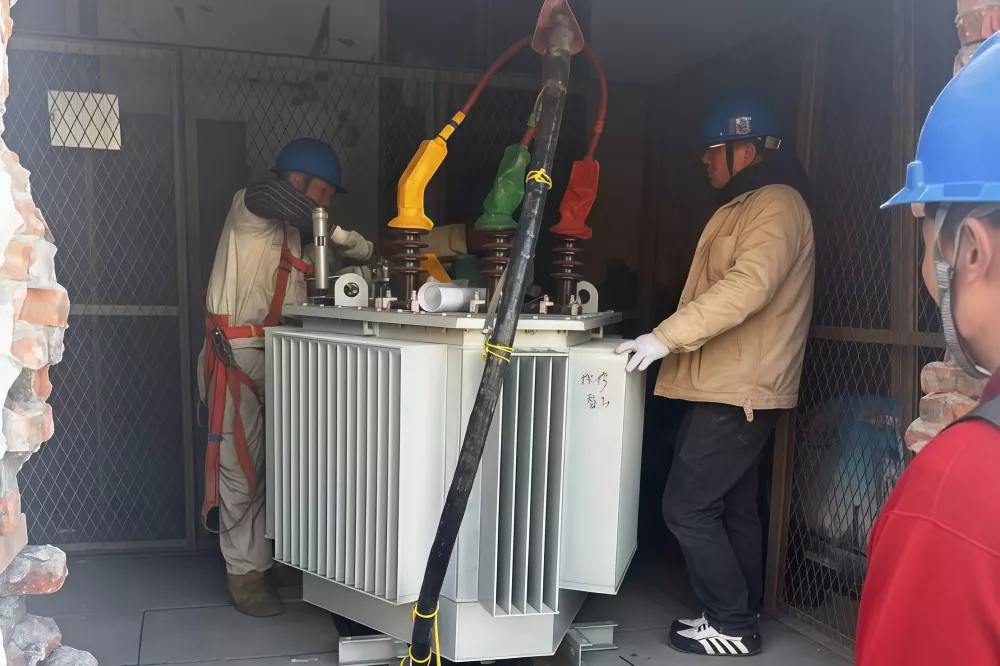

Instalare și punere în funcțiune

Oprire → Deconectare → Scoateți unitatea veche → Poziționați transformatorul nou → Cablaje → Testare → Activați

Nu sări peste pasul de testare: testul raportului de spire, rezistența de izolație, verificarea grupului de vectori, măsurarea rezistenței. Totul trebuie să treacă înainte de a apăsa comutatorul. În primele câteva săptămâni, urmăriți temperatura, ascultați zgomote neobișnuite, verificați vibrațiile.

Cât costã?

Pentru o unitate de 1250 kVA, transformatorul în sine funcționează între 25.000 și 45.000 USD. Cu instalare și modificări, costul total al proiectului ajunge la aproximativ 35.000-75.000 USD. Dacă unitatea dvs. existentă funcționează de aproape 20 de ani, înlocuirea acesteia cu una nouă are mai mult sens decât adăugarea unei unități paralele - mai puține probleme de întreținere, eficiență mai bună.

După instalare, păstrați rapoartele de testare și desenele așa cum sunt construite la dosar. Verificați temperaturile trimestrial, faceți o analiză a uleiului anual (pentru tipurile umplute cu ulei). Cu îngrijirea adecvată, acest echipament ar trebui să funcționeze fără probleme timp de 20-30 de ani.

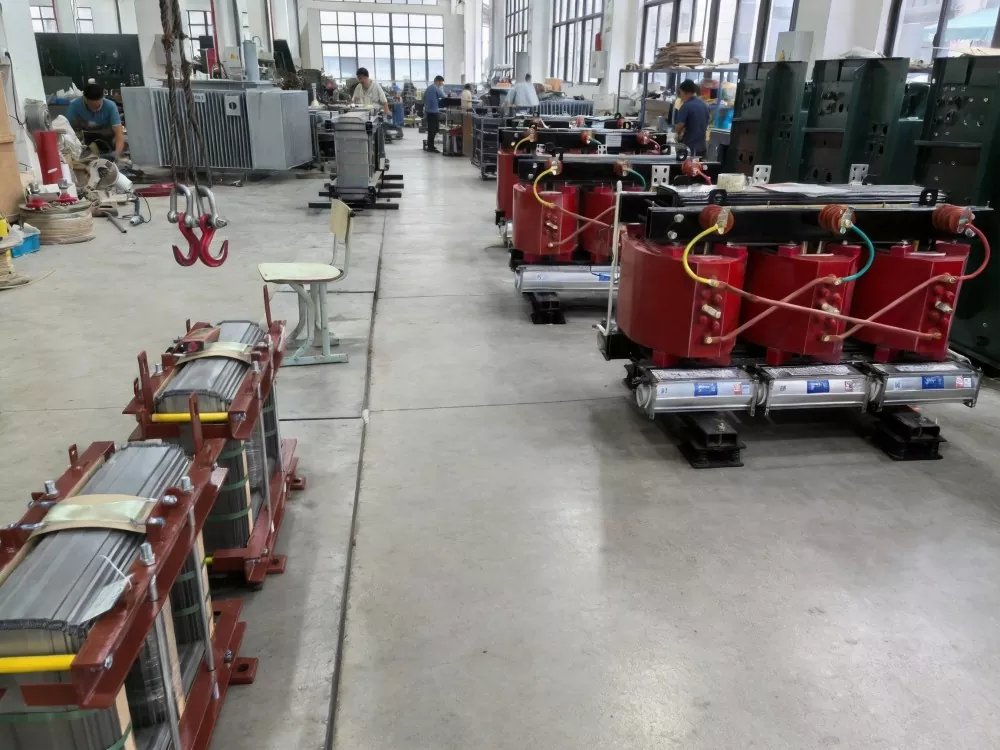

La fabrica din China din GUANGBIAN, producem transformatoare care sunt construite pe termen lung. Indiferent dacă vă aflați în faza de selecție a transformatorului sau aveți nevoie de o revizuire a specificațiilor, echipa noastră vă poate ajuta.

Diferența față de transformatoarele standard de instalare nouă

FAQ

1. Ce este un transformator de schimb immers în ulei?

Este un transformator cu scufundare în ulei conceput pentru a înlocui un transformator existent într-un sistem de alimentare în funcțiune. Este construit pentru a se potrivi cu condițiile electrice originale, astfel încât sistemul să poată continua să funcționeze cu modificări minime.

2. Când trebuie înlocuit un transformator?

Înlocuirea este necesară atunci când transformatorul este vechi (de obicei 15–25+ ani), se defectează frecvent, nu poate satisface cererea curentă de sarcină sau are costuri mari de întreținere

3. Cum aleg capacitatea corectă pentru înlocuire?

Capacitatea este selectată în funcție de sarcina curentă, extinderea viitoare (de obicei 15–25% marjă) și condițiile sistemului, cum ar fi nivelul de tensiune și limitările de instalare.

4. Un transformator de schimb poate crește capacitatea?

Da. O unitate de înlocuire poate fi actualizată la o capacitate mai mare, dar cablurile, aparatele de comutare și sistemul de protecție existente trebuie verificate pentru compatibilitate.

5. Ce trebuie să se potrivească la înlocuirea unui transformator?

Parametrii cheie includ raportul de tensiune, grupul de vectori (de obicei Dyn11), impedanța (aproximativ 5-8%) și dimensiunile instalației fizice.

6. Cât durează procesul de înlocuire?

Instalarea și înlocuirea durează de obicei 1-3 zile, în funcție de condițiile amplasamentului, plus timp suplimentar pentru testare și punere în funcțiune.
