Transformator montat unipolar SWER

Transformatorul montat pe un singur pol SWER de la Zhejiang Guangbian Electric Power Technology Co., Ltd este o soluție de distribuție de înaltă eficiență concepută pentru sistemele de alimentare rurale și de la distanță cu un singur fir de retur la pământ (SWER). Cu peste 20 de ani de experiență în fabricarea transformatoarelor și respectarea deplină a standardelor globale, Guangbian oferă o conversie a tensiunii stabilă, sigură și rentabilă pentru medii în afara rețelei și a rețelei slabe.

Ce este un transformator montat unipolar SWER?

Un transformator montat unipolar SWER este un transformator de distribuție specializat, montat pe stâlp, utilizat în sistemele de retur la pământ cu un singur fir, desfășurat de obicei în proiectele de electrificare rurală în care infrastructura tradițională trifazată nu este disponibilă.

Reduce eficient puterea de distribuție de medie tensiune la tensiune joasă utilizabilă pentru aplicații rezidențiale, agricole și industriale mici.

Este utilizat pe scară largă în rețelele de la distanță datorită:

● Structura de instalare simplificată

● Cost redus de infrastructură

● Eficiență ridicată în distribuția pe distanțe lungi

● Adaptabilitate puternică în terenuri rurale

Ce face acest transformator SWER diferit?

Majoritatea transformatoarelor standard nu sunt proiectate având în vedere principiile de funcționare SWER. Rezultatul? Defectarea prematură a izolației, instabilitatea tensiunii, inspecțiile eșuate și durata de viață redusă drastic. GUANGBIAN a proiectat această unitate special pentru cerințele rețelelor SWER - eliminând aceste puncte dureroase de la zero.

Ce deosebește această unitate?

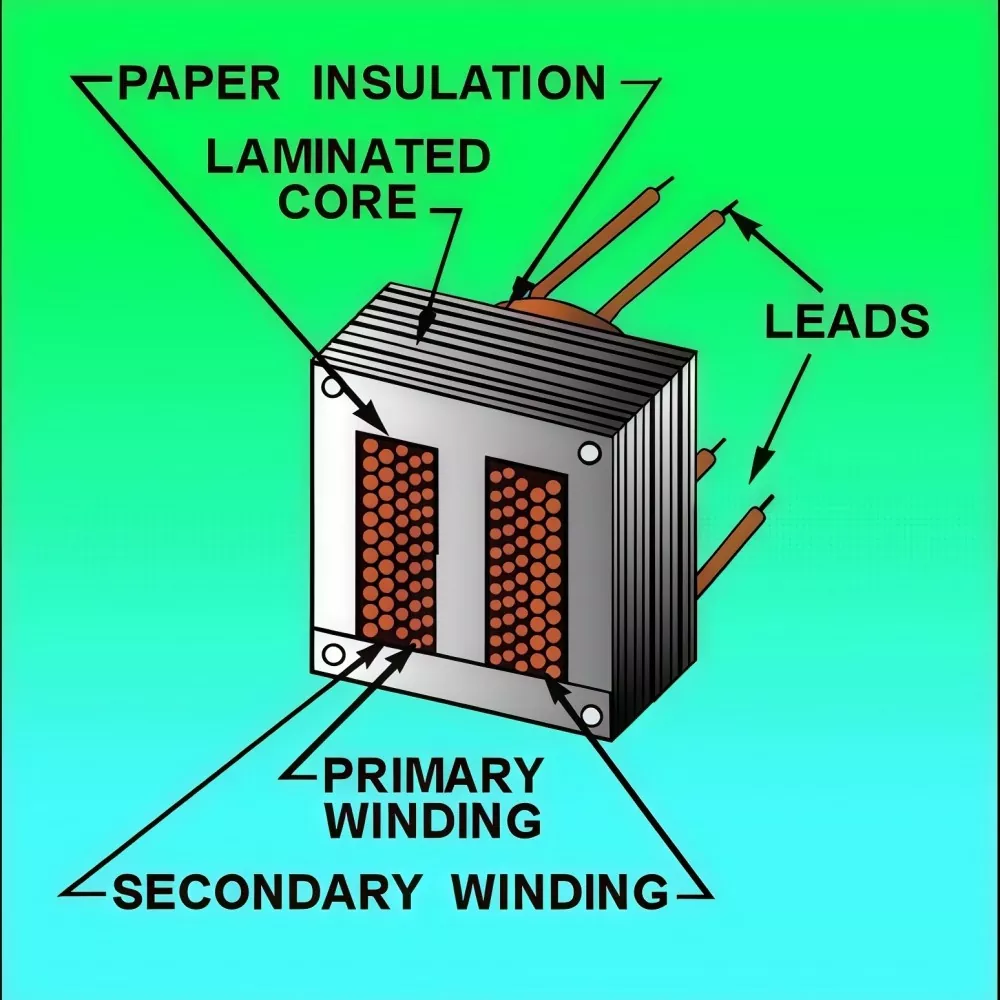

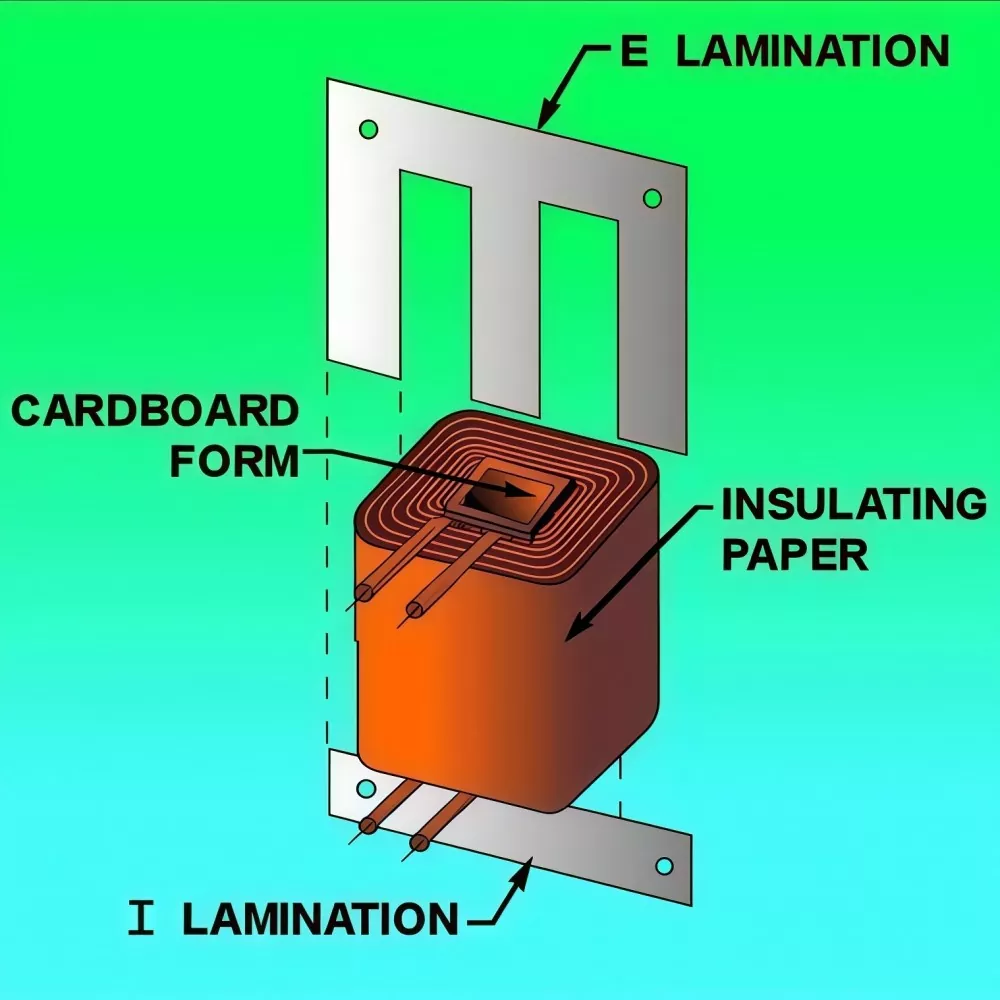

Design de înfășurare reglat pentru sarcina SWER:

Înfășurarea transformatorului montat unipolar SWER este optimizată pentru condițiile de tensiune specifice SWER în loc să utilizeze o structură de izolație uniformă.

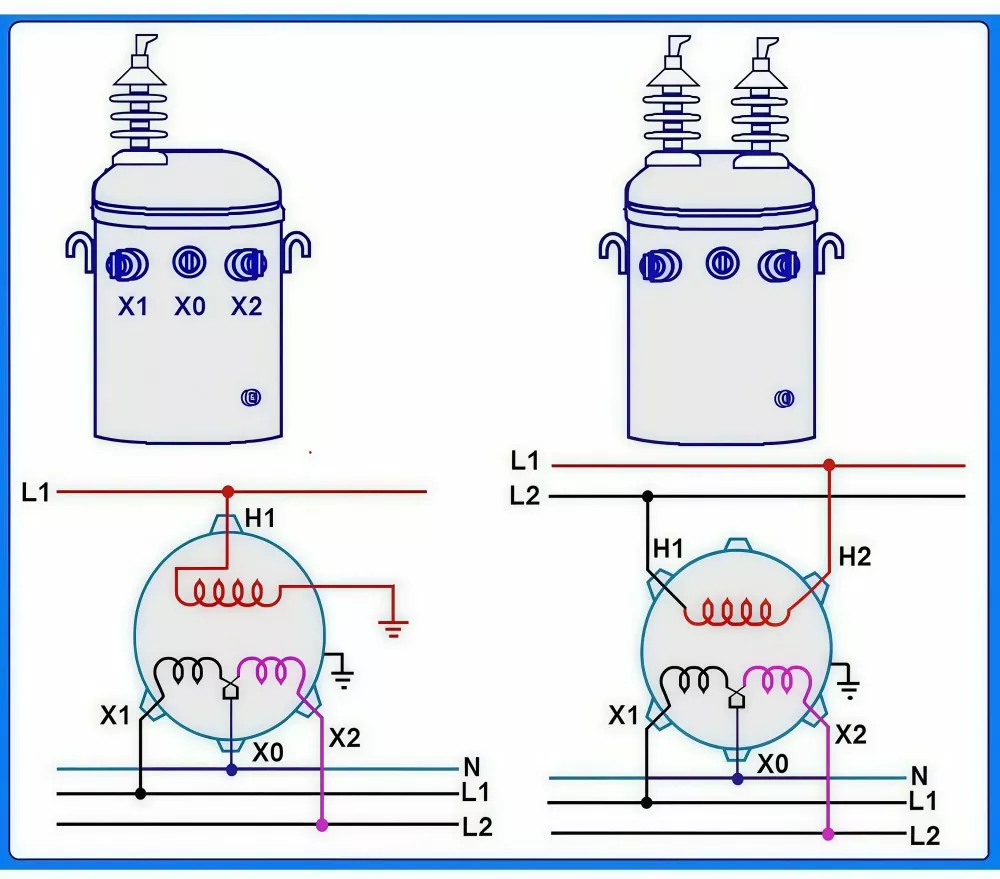

Design de izolație în gradient de la terminalul A (linie) la terminalul X (pământ)

Un terminal întărit pentru solicitarea continuă a tensiunii de linie

Izolație progresivă adaptată la nivelurile reale ale tensiunii înfășurării

Borna X întărită pentru conexiune directă la împământare

Construit pentru condiții de tensiune SWER asimetrice, spre deosebire de transformatoarele standard

Acest design îmbunătățește fiabilitatea și siguranța izolației în sistemele de distribuție SWER rurale.

Transformatoarele tradiționale monofazate folosesc semiizolare uniformă la ambele terminale. În sarcina SWER, aceasta înseamnă că stresul de izolație se dublează în esență - iar defecțiunea are loc de obicei în 3-5 ani. Abordarea dedicată a lui GUANGBIAN menține stresul de izolație în limitele de proiectare pe toată durata de viață a transformatorului.

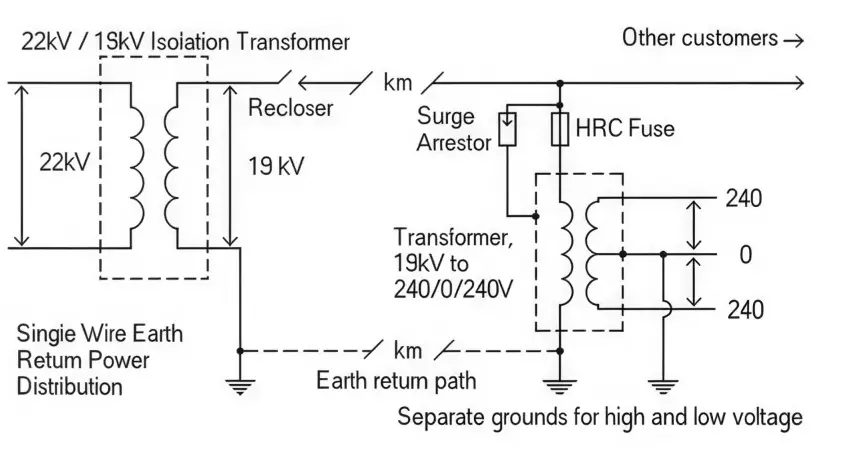

Cum configurația de împământare menține tensiunea stabilă?

● Secțiunea transversală supradimensionată a terminalelor de împământare reduce rezistența căii de împământare și îmbunătățește stabilitatea returului curentului

● Rezistența mai mică ajută la prevenirea riscurilor de conexiune slăbită și supraîncălzirea locală

● Asigură o cale stabilă a curentului SWER în buclă închisă, cu fluctuații ale tensiunii de ieșire cu ±2%

● Înfășurările respectă standardele de etichetare a terminalelor IEC A/X, prevenind erorile de cablare, cum ar fi inversarea polarității și asigurând instalarea corectă a SWER

Reglarea tensiunii pe distanțe lungi:

● Echipat cu un comutator fără sarcină cu 5 poziții (gamă 18kV–20kV)

● Compensează căderea de tensiune pe liniile lungi de distribuție SWER

● Menține o ieșire stabilă de 240 V de la începutul până la sfârșitul liniei

● Toate setările de atingere sunt calibrate din fabrică conform standardelor de precizie IEC

Acest lucru asigură performanța și protecția consecventă a echipamentelor din aval în rețelele de energie rurală pe distanțe lungi.

Cum rezistă în condiții grele?

Carcasa etanșă cu scufundare în ulei ține apa și praful afară, face față schimbărilor de temperatură și ridică din umeri la UV. Se întinde de la -40°C până la +55°C - astfel încât platourile de mare altitudine, pășunile deschise, zonele împădurite și apartamentele deșertice se încadrează toate în fereastra de funcționare fără modificări speciale.

Răcirea ONAN - prescurtare pentru ulei natural aer natural - nu se bazează pe ventilatoare, pompe, nimic care se învârte sau se uzează. După ce este înșurubat de stâlp, se îngrijește aproape de la sine. Pentru echipajele care lucrează orele departe de cel mai apropiat camion de service, asta se traduce prin costuri de întreținere mult mai mici pe durata de viață a unității.

Îndeplinirea standardelor internaționale

Fiecare unitate este proiectată, construită și testată conform IEC 60076 – standardul recunoscut la nivel global pentru transformatoarele de putere. Hârtiile și trasabilitatea sunt în vigoare de la fabrica.

Rapoartele complete de testare din fabrică vin cu fiecare transformator - utile atunci când licitați pentru proiecte sau trebuie să faceți o inspecție.

Sistemele SWER văd defecțiunile la pământ monofazate în mod diferit față de rețelele standard. Acest transformator este evaluat pentru a prelua de 20 de ori curentul nominal pentru o perioadă de 2 secunde în acele condiții de defecțiune - atunci când este asociat cu protecția de linie standard, el îndepărtează rapid defecțiunile și împiedică deteriorarea echipamentului.

Unde este folosit?

Transformatorul montat unipolar SWER este ideal pentru sursa de energie rurală la distanță și la distanță la prețuri reduse:

● Electrificare rurală: alimentarea caselor izolate cu un cost de construcție cu până la ~70% mai mic decât sistemele convenționale

● Site-uri la distanță fără echipaj: turnuri de telecomunicații, stații meteo, puncte de monitorizare a pădurilor/incendiilor, posturi de frontieră

● Agricultura: pompe de irigare, sisteme de creștere a animalelor, sere și echipamente agricole împrăștiate

● Construcții și tabere miniere: energie temporară pentru autostrăzi, căi ferate și operațiuni miniere înainte de extinderea rețelei

● Insule și facilități în afara rețelei: stațiuni mici, stații de gardian și infrastructură turistică îndepărtată

O soluție practică pentru zonele în care extinderea rețelelor convenționale trifazate nu este rentabilă.

De ce unitatea GUANGBIAN SWER are performanțe mai bune?

Transformatoarele standard se luptă adesea în sistemele SWER, ceea ce duce la stres de izolație, instabilitate a tensiunii și necesități mai mari de întreținere.

Transformatorul montat unipolar GUANGBIAN SWER este proiectat special pentru funcționarea SWER:

● Proiectare special pentru înfășurare și izolație pentru condiții SWER

● Structură de împământare optimizată pentru curent de retur stabil

● Stabilitatea tensiunii și fiabilitatea sistemului îmbunătățite

● Probleme de întreținere reduse și durată de viață mai lungă

● Respectarea mai ușoară a cerințelor de inspecție

● Proiectat pentru aplicații SWER din lumea reală, neadaptat de la modelele de transformatoare convenționale.

Standarde globale și asigurare a calității

Zhejiang Guangbian Electric Power Technology Co., Ltd a construit o bază tehnică puternică din 2004, evoluând dintr-un producător autohton de transformatoare într-un furnizor global.

Avantajele cheie includ:

● Peste 20 de ani de experiență în inginerie de transformatoare

● Echipa de inginerie certificată cu expertiză standard internațională

● Sistem de producție cu mai multe ateliere care asigură trasabilitatea completă a procesului

● Îmbunătățirea continuă a designului, eficienței și conformității cu siguranța

● Operațiuni independente de export înființate în 2020

Acest lucru asigură că fiecare transformator montat unipolar SWER îndeplinește așteptările globale pentru fiabilitate și siguranță.
