Cum poate un transformator montat pe stâlp de 37,5 KVA să îmbunătățească distribuția fiabilă a energiei

GuangbianfurnizeazăTransformator montat pe stâlp de 37,5KVApentru sistemele aeriene de distribuție care deservesc sarcini rezidențiale, agricole, comerciale și industriale ușoare. Conceput pentru implementare practică în exterior, acest transformator combină instalarea compactă montată pe stâlp, înfășurările de cupru, izolarea cu ulei, producția controlată și testarea din fabrică pentru a susține o distribuție stabilă a energiei de la medie până la joasă tensiune.

Un transformator montat pe stâlp de 37,5 KVA este un transformator de distribuție conceput pentru a reduce energia electrică de medie tensiune de la liniile aeriene la o tensiune mai mică, potrivită pentru utilizatorii finali. Capacitatea sa nominală de 37,5 KVA îl face potrivit pentru sarcini electrice relativ moderate, unde este preferată o instalație de transformator compactă și ridicată. Acest articol explică cum funcționează transformatorul, unde este utilizat, ce factori tehnici influențează performanța, modul în care este fabricat și testat și de ce instalarea pe stâlp poate fi practică pentru rețelele moderne de distribuție aeriană.

Cuprins

Ce este un transformator de 37,5KVA montat pe stâlp?

Cum funcționează un transformator de 37,5KVA montat pe stâlp?

Unde este folosit un transformator de 37,5KVA montat pe stâlp?

Care sunt caracteristicile cheie?

Cum este fabricat transformatorul?

Ce teste ar trebui să ia în considerare cumpărătorii?

De ce să alegeți un transformator de distribuție montat pe stâlp?

Cum ar trebui cumpărătorii să aleagă transformatorul potrivit?

Întrebări frecvente

Concluzie

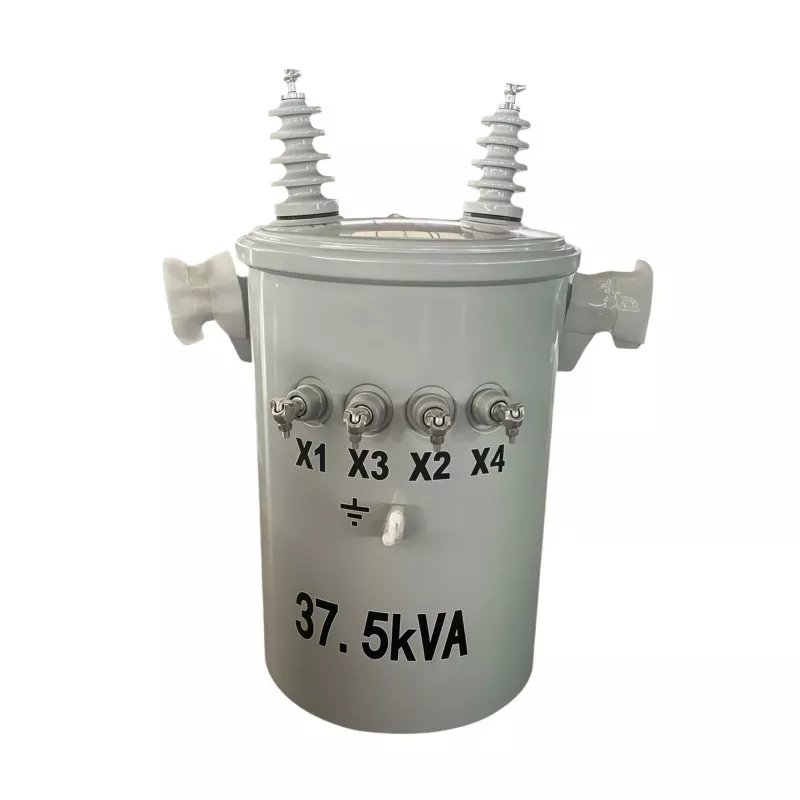

Ce este un transformator de 37,5KVA montat pe stâlp?

Un transformator montat pe stâlp de 37,5 KVA este un dispozitiv de distribuție electrică instalat pe un stâlp de utilitate sau pe o structură de susținere aeriană comparabilă. Funcția sa principală este de a reduce energia electrică de medie tensiune dintr-o linie de distribuție aeriană la o tensiune mai scăzută care poate fi utilizată de consumatorii rezidențiali, agricoli, comerciali și industriali ușori.

Valoarea nominală de 37,5 KVA reprezintă capacitatea de putere aparentă a transformatorului. În planificarea practică a distribuției, această capacitate poate fi potrivită pentru rețelele cu cerere moderată în care un transformator mai mare ar introduce capacitate inutilă, în timp ce o unitate mai mică ar putea deveni supraîncărcată.

Configurația montată pe stâlp oferă, de asemenea, o alternativă practică la echipamentele montate la sol. Deoarece transformatorul este ridicat, un spațiu valoros la sol poate rămâne disponibil pentru drumuri, clădiri, operațiuni agricole sau alte infrastructuri.

Pentru cumpărătorii care caută diferite configurații de transformatoare, soluțiile de transformatoare de putere de la Guangbian oferă informații suplimentare despre opțiunile de transformatoare cu scufundare în ulei, de tip uscat și montate pe stâlp.

Cum funcționează un transformator de 37,5KVA montat pe stâlp?

Principiul de funcționare se bazează pe inducția electromagnetică. Deși echipamentul este compact, funcționarea acestuia depinde de performanța coordonată dintre miezul magnetic, înfășurarea primară, înfășurarea secundară, sistemul de izolație și mediul de răcire.

1. Intrare de medie tensiune

Energia electrică vine dintr-o rețea de distribuție aeriană și intră în înfășurarea primară a transformatorului. Configurația exactă a tensiunii de intrare și de ieșire depinde de cerințele proiectului și de standardele de utilități aplicabile.

2. Generarea câmpului magnetic

Curentul alternativ care curge prin înfășurarea primară creează un câmp magnetic în schimbare în miezul transformatorului. Oțelul electric orientat spre cereale este utilizat în mod obișnuit în miezurile transformatoarelor de distribuție, deoarece proprietățile sale magnetice ajută la controlul pierderilor de miez.

3. Transformarea Tensiunii

Câmpul magnetic în schimbare induce tensiune în înfășurarea secundară. Raportul spirelor dintre înfășurările primare și secundare determină relația de transformare a tensiunii, permițând ca alimentarea de medie tensiune să fie redusă la o tensiune mai mică utilizabilă.

4. Livrarea energiei de joasă tensiune

Electricitatea transformată este apoi livrată la sarcinile conectate prin rețeaua de distribuție de joasă tensiune. Dimensionarea corectă a transformatorului ajută la menținerea condițiilor de funcționare acceptabile, evitând în același timp capacitatea inutile și pierderile de energie.

Unde este folosit un transformator de 37,5KVA montat pe stâlp?

Capacitatea de 37,5 KVA este deosebit de relevantă pentru sistemele de distribuție cu cerere electrică scăzută până la moderată. Aplicațiile tipice includ:

• Distributie rezidentiala:Furnizare de case, grupuri de locuințe rurale și comunități mici.
• Electrificare rurală:Sprijinirea extinderii rețelei în zonele în care distribuția aeriană este utilizată pe scară largă.
• Facilitati agricole:Furnizarea de energie pentru pompe de irigare, clădiri agricole, unități de creștere a animalelor și echipamente pentru sere.
• Cladiri comerciale mici:Sprijinirea magazinelor, birourilor, atelierelor, depozitelor și spațiilor similare.
• Sarcini industriale usoare:Furnizarea de unități de procesare mai mici și ateliere de întreținere cu cerere moderată.
• Proiecte temporare:Furnizarea de distribuție electrică în aer liber pentru aplicații de construcții sau inginerie selectate.

Înainte de a specifica un transformator, inginerii ar trebui să calculeze cererea de sarcină reală și așteptată, mai degrabă decât să selecteze echipamentul numai în funcție de capacitatea nominală.

Care sunt caracteristicile cheie ale unui transformator de 37,5KVA montat pe stâlp?

Câteva caracteristici de construcție și performanță influențează adecvarea unui transformator montat pe stâlp pentru un proiect de distribuție în aer liber.

Pentru echipele de achiziții, aceste caracteristici trebuie evaluate împreună cu raportul de tensiune necesar, frecvența, configurația fazei, nivelul de izolație, condițiile de mediu, standardele aplicabile și specificațiile de utilități.

Cum este fabricat transformatorul?

Calitatea fabricației are o relație directă cu fiabilitatea transformatorului. Pentru o unitate montată pe stâlp de 37,5 KVA, procesul de producție implică mai multe etape controlate, mai degrabă decât simpla asamblare a unui rezervor, miez și înfășurări.

Fabricarea miezului

Miezul este fabricat din foi de oțel electric care sunt tăiate la dimensiuni controlate și asamblate într-un circuit magnetic. Stivuirea corectă, aranjarea îmbinărilor, starea suprafeței și presiunea de strângere ajută la controlul pierderilor magnetice și a stabilității mecanice.

Înfășurare de precizie

Etapa de înfășurare determină caracteristici electrice și mecanice importante. Informațiile despre produs Guangbian specifică înfășurări de cupru pur pentru unitatea sa de 37,5 KVA. Dimensiunea conductorului, numărul de spire, tensiunea înfășurării, aranjarea stratului și sistemul de izolație trebuie controlate cu atenție.

După înfășurare, impregnarea cu vid poate ajuta materialul izolator să pătrundă în spațiile din interiorul bobinei și să îmbunătățească fixarea mecanică, performanța dielectrică și transferul de căldură.

Ansamblu miez și bobină

Bobinele finite sunt asamblate cu miezul transformatorului, componentele de izolație și conexiunile electrice. Distanțe adecvate între componentele sub tensiune sunt esențiale pentru performanța izolației și funcționarea în siguranță.

Ansamblu rezervor

Partea activă este instalată în interiorul rezervorului transformatorului și scufundată în ulei izolator. Uleiul servește atât ca mediu de izolare electrică, cât și ca mediu de răcire. Informațiile de producție publicate de Guangbian afirmă că uleiul mineral izolator este deshidratat și degazat înainte de umplere, în timp ce sudurile rezervorului sunt inspectate pentru integritate.

Ce teste ar trebui să ia în considerare cumpărătorii?

Testarea în fabrică este o parte importantă a achiziției transformatoarelor, deoarece performanța electrică nu poate fi evaluată în mod fiabil doar din aspect. Conform informațiilor despre produs publicate de Guangbian, unitatea sa de 37,5 KVA este supusă mai multor teste înainte de expediere.

• Testare fără sarcină:Verifică curentul și pierderile legate de miez în condiții de gol.
• Testare de încărcare:Evaluează pierderile de sarcină și performanța la creșterea temperaturii în condiții nominale de funcționare.
• Testarea tensiunii de rezistență:Verifică capacitatea de izolație față de tensiunile de testare a frecvenței de alimentare specificate.
• Testarea tensiunii de impuls:Ajută la evaluarea capacității sistemului de izolație de a rezista la condiții de supratensiune tranzitorie.
• Testarea uleiului izolator:Evaluează proprietăți precum tensiunea de avarie și caracteristicile legate de umiditate.
• Măsurarea rezistenței DC:Ajută la identificarea anomaliilor în rezistența înfășurării și a conexiunilor electrice.

Pentru achiziția proiectelor, cumpărătorii ar trebui să solicite raportul de testare aplicabil și să confirme că cerințele de testare corespund standardelor țării de destinație și specificațiilor tehnice ale utilității locale.

De ce să alegeți un transformator de distribuție montat pe stâlp?

Transformatoarele montate pe stâlp sunt deosebit de practice acolo unde rețeaua de distribuție se bazează deja pe conductoare aeriene. Configurația lor ridicată poate oferi mai multe avantaje de inginerie și infrastructură.

• Utilizarea eficientă a spațiului:Transformatorul nu necesită o zonă mare de instalare la nivelul solului.
• Compatibilitate cu rețelele aeriene:Configurația se conectează în mod natural cu liniile aeriene de distribuție.
• Cerințe civile reduse:În comparație cu unele instalații la sol, pot fi necesare mai puține structuri de sol dedicate.
• Desfășurare practică în mediul rural:Configurația este potrivită pentru extinderea rețelelor de distribuție în comunități dispersate.
• Adecvare în aer liber:Construcția rezistentă la intemperii susține condițiile de operare expuse.
• Întreținere accesibilă:Personalul de utilitate poate inspecta și întreține echipamentul folosind procedurile de siguranță adecvate.

Cu toate acestea, instalarea trebuie să respecte întotdeauna codurile electrice locale, cerințele de încărcare a stâlpilor, degajările, regulile de împământare, cerințele de protecție și procedurile de utilitate. Prin urmare, selecția transformatorului ar trebui să fie integrată în proiectul general de distribuție, mai degrabă decât tratată ca o decizie de cumpărare izolată.

Cum ar trebui cumpărătorii să aleagă transformatorul potrivit?

Alegerea unui transformator de 37,5KVA implică mai mult decât confirmarea numărului KVA. Inginerii de achiziții ar trebui să examineze cerințele electrice și de mediu complete înainte de a plasa o comandă.

1. Confirmați încărcarea:Calculați cererea actuală și creșterea viitoare rezonabilă.
2. Confirmați cerințele de tensiune:Specificați tensiunile primare și secundare în funcție de sistemul de distribuție.
3. Verificați configurația fazei:Stabiliți dacă proiectul necesită echipamente monofazate sau trifazate.
4. Frecvența examinării:Confirmați compatibilitatea cu frecvența rețelei electrice locale.
5. Evaluați condițiile de instalare:Luați în considerare temperatura ambientală, altitudinea, umiditatea, poluarea, vântul și expunerea.
6. Verificați cerințele de protecție:Coordonați siguranțe, protecție la supratensiune, împământare și alte echipamente de protecție.
7. Solicitati documentatia tehnica:Examinați desenele, informațiile de pe plăcuța de identificare, rapoartele de testare și standardele aplicabile.
8. Evaluează capacitatea furnizorului:Luați în considerare experiența de fabricație, procedurile de inspecție, trasabilitatea, capacitatea de livrare și asistența post-vânzare.

Un furnizor de transformator de încredere ar trebui să poată discuta acești parametri înainte de producție, astfel încât configurația finală să se potrivească cu proiectul real, mai degrabă decât să se bazeze pe o specificație generică.

Întrebări frecvente

Ce înseamnă 37,5KVA la un transformator?

37,5 KVA este capacitatea nominală de putere aparentă a transformatorului. Indică capacitatea de încărcare electrică în condițiile de funcționare specificate și trebuie luate în considerare împreună cu tensiunea, factorul de putere, condițiile ambientale și cerințele de proiectare aplicabile.

Unde poate fi instalat un transformator de 37,5KVA montat pe stâlp?

Poate fi utilizat în sisteme de distribuție aeriene adecvate care deservesc comunități rezidențiale, zone rurale, ferme, facilități comerciale mici, locații industriale ușoare și proiecte de energie temporară selectate.

De ce sunt importante înfășurările de cupru?

Cuprul oferă o conductivitate electrică ridicată și caracteristici mecanice bune pentru înfășurările transformatorului. Dimensiunea corectă a conductorului și tensiunea controlată a înfășurării sunt, de asemenea, esențiale, astfel încât materialul înfășurării nu trebuie evaluat independent de proiectul complet al înfășurării.

Un transformator montat pe stâlp este potrivit pentru fiecare proiect?

Nu. Adecvarea depinde de cerințele de sarcină, nivelurile de tensiune, configurația rețelei, mediul de instalare, standardele de utilități, capacitatea de încărcare a stâlpilor, distanța de siguranță și reglementările electrice locale. Un inginer electrician calificat trebuie să confirme specificația finală.

Ce ar trebui să cer de la un producător de transformatoare?

Cumpărătorii ar trebui să ia în considerare solicitarea de desene tehnice, date de pe plăcuța de identificare, documentație de testare de rutină, standarde aplicabile, informații de instalare, termeni de garanție, detalii de ambalare și specificații de livrare. Pentru achizițiile de proiect, trasabilitatea și testarea documentată din fabrică pot fi, de asemenea, valoroase.

Concluzie

Un transformator montat pe stâlp de 37,5 KVA oferă o modalitate practică de a reduce energia electrică de medie tensiune pentru aplicații de distribuție cu sarcină moderată, utilizând în același timp eficient infrastructura aeriană. Performanța sa depinde de întregul sistem de inginerie, inclusiv de construcția miezului, calitatea înfășurării de cupru, izolarea, răcirea, integritatea rezervorului, testarea în fabrică și instalarea corectă. Guangbian produce transformatoare montate pe stâlp în China și sprijină cumpărătorii globali cu soluții de achiziție directă din fabrică și transformatoare. Dacă plănuiți un proiect de electrificare rurală, un sistem de distribuție a utilităților, o rețea de energie agricolă sau o aplicație comercială,contactaţi-nepentru a discuta despre tensiunea necesară, capacitatea, condițiile de instalare, cerințele de testare și soluția personalizată a transformatorului pentru proiectul dvs.
