Rezumatul articolului:Un transformator de izolare configurat corespunzător poate îmbunătăți siguranța distribuției de energie, adaptarea tensiunii și protecția echipamentului în sistemele electrice comerciale și industriale. TheTransformator de izolare tip uscat de 50KVA cu MCCBcombină izolarea transformatorului, conversia tensiunii, protecția întreruptorului integrat și caracteristicile practice de instalare într-o singură soluție compactă. Cu o intrare trifazată de 415 V, ieșire trifazată de 220 V cu patru fire, înfășurări de cupru, izolație clasa F, prize de tensiune cu cinci poziții, protecție IP23 și MCCB-uri integrate, această configurație este concepută pentru aplicații în care furnizarea de energie fiabilă și instalarea simplificată sunt importante.
Cuprins
De ce este important un transformator de izolare de tip uscat?
Cum îmbunătățește MCCB protecția transformatorului?
Care sunt specificațiile cheie?
Cum îmbunătățește comutatorul cu cinci poziții adaptabilitatea la tensiune?
Cum simplifică designul integrat instalarea?
Unde poate fi folosit un transformator de izolare de 50KVA?
Cum se verifică calitatea transformatorului înainte de livrare?
Ce ar trebui să verifice cumpărătorii înainte de a comanda?
De ce să alegeți această configurație a transformatorului?
De ce este important un transformator de izolare de tip uscat?
Echipamentele electrice nu funcționează întotdeauna în condiții ideale de putere. Diferențele de tensiune între alimentarea cu utilități și echipamentele din aval, perturbațiile electrice și nevoia de izolare galvanică pot influența toate fiabilitatea sistemului. Un transformator de izolare de tip uscat oferă o modalitate practică de a adapta tensiunea creând în același timp separarea electrică între circuitele primar și secundar.

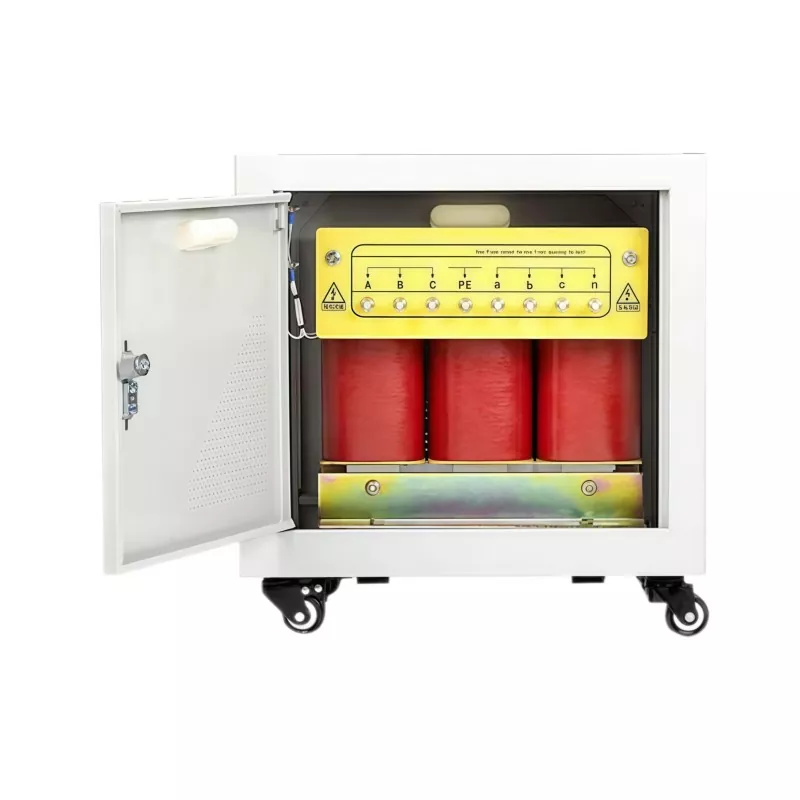

TheTransformator de izolare tip uscat de 50KVA cu MCCBdinGUANGBIANeste proiectat în jurul unei intrări trifazate de 415 V AC și unei ieșiri trifazate de 220 V cu patru fire. Acest lucru face ca unitatea să fie potrivită pentru aplicații care necesită o sursă trifazată controlată de 220 V de la o sursă trifazată de tensiune mai mare.
Spre deosebire de transformatoarele cu scufundare în ulei, modelele de tip uscat nu utilizează ulei izolator ca mediu principal de răcire și izolație. Acest lucru le poate face atractive pentru camerele electrice interioare, facilitățile comerciale, mediile de producție și alte locații în care este preferată o instalare curată și relativ simplă.
Cum îmbunătățește MCCB protecția transformatorului?
Una dintre cele mai practice caracteristici ale acestei configurații de transformator este integrarea întreruptoarelor cu carcasă turnată (MCCB). În loc să trateze transformatorul și echipamentul de protecție ca componente complet separate, designul încorporează dispozitivele de protecție în carcasa transformatorului.
Unitatea folosește MCCB-uri pe părțile de intrare și de ieșire. Întrerupătorul de intrare este conectat la sursa de 415V, în timp ce protecția de ieșire este aranjată pentru circuitul secundar trifazat cu patru fire.
Această abordare integrată poate oferi mai multe beneficii practice:
- Reduce nevoia de echipament extern suplimentar de protecție.
- Ajută la simplificarea conexiunilor prin cablu de intrare și de ieșire.
- Oferă protecție la supracurent și la scurtcircuit pentru circuitele asociate.
- Creează o instalație de transformator mai organizată.
- Poate reduce lucrările de cablare și instalare la locul proiectului.
- Permite configurarea transformatorului și a dispozitivelor de protecție ca un singur ansamblu coordonat.
Pentru cumpărătorii industriali, aceste detalii contează deoarece complexitatea instalării poate influența timpul de proiect, cerințele de muncă și eficiența punerii în funcțiune.
Care sunt specificațiile cheie?
Înțelegerea configurației electrice este esențială înainte de a alege un transformator. Următorul tabel rezumă principalele specificații ale acestei configurații de 50KVA.
| Parametru | Caietul de sarcini |
|---|---|
| Capacitate nominală | 50 KVA |
| Fază | 3 faza |
| Tensiune de intrare | 415V AC, 3 faze |
| Tensiune de ieșire | 220V, 3 faze 4 fire |
| Atingeți Poziții | 380V / 400V / 415V / 430V / 450V |
| Frecvenţă | 50 Hz |
| Material de înfășurare | Cupru |
| Clasa de izolare | Clasa F |
| Creșterea temperaturii înfășurării | ≤100°C |
| Nivel de zgomot | <60dB la 1 metru |
| Protecția carcasei | IP23, ventilat |
| Material carcasă | Oţel inoxidabil |
| Protecţie | MCCB pe partea de intrare și de ieșire |
| Monitorizare | Voltmetru montat |
Combinația acestor specificații face ca transformatorul să fie potrivit pentru proiecte în care conversia tensiunii, izolarea electrică și protecția integrată trebuie luate în considerare împreună, mai degrabă decât achiziționate ca componente neînrudite.
Cum îmbunătățește comutatorul cu cinci poziții adaptabilitatea la tensiune?
Tensiunea reală a rețelei poate varia între locații și condiții de funcționare. Prin urmare, un transformator proiectat în jurul unei singure tensiuni primare fixe poate necesita o atenție suplimentară atunci când este instalat într-o zonă în care tensiunea de alimentare diferă de valoarea nominală.
Acest model oferă cinci poziții de priză de tensiune primară:380V, 400V, 415V, 430V și 450V. Comutatorul de reglaj oferă echipei de instalare o mai mare flexibilitate atunci când potrivește transformatorul la sursa disponibilă.
De exemplu, atunci când condițiile reale de alimentare diferă de intrarea standard de 415 V, poate fi selectată un robinet adecvat pentru a ajuta la menținerea tensiunii secundare dorite. Această caracteristică este utilă în special pentru proiectele în care condițiile de tensiune de alimentare trebuie luate în considerare în timpul selectării transformatorului.
Cu toate acestea, comutatorul de reglaje este un tip dezactivat. Transformatorul trebuie să fie complet oprit înainte de a schimba poziția de conectare. Nu trebuie niciodată reglat în timp ce transformatorul este alimentat.
Cum simplifică designul integrat instalarea?
Instalarea transformatorului nu se referă doar la specificații electrice. Traseul cablurilor, echipamentul de protecție, accesibilitatea, construcția carcasei și punerea în funcțiune pot afecta rezultatul final al proiectului.
Configurația MCCB integrată reduce cantitatea de echipamente separate care altfel ar putea fi necesare în jurul transformatorului. Cablarea din fabrică între transformator și întreruptoarele sale de protecție poate ajuta, de asemenea, la reducerea cantității de cabluri de câmp necesare în timpul instalării.
Carcasa din oțel inoxidabil este ventilată și este clasificată IP23. Unitatea folosește, de asemenea, roți pivotante blocabile cu frâne, ceea ce poate face poziționarea și mișcarea mai convenabile în timpul activităților de instalare sau întreținere.
Un voltmetru montat frontal oferă o modalitate simplă de a observa tensiunea în compartimentul de joasă tensiune. Acest lucru este util în timpul punerii în funcțiune și inspecției de rutină, deoarece operatorii pot verifica tensiunea indicată fără a necesita un aranjament extern separat de contorizare.
Unde poate fi folosit un transformator de izolare de 50KVA?
O capacitate de 50 KVA este potrivită pentru multe aplicații electrice de scară medie unde este necesară o alimentare trifazată controlată. Adecvarea reală trebuie întotdeauna confirmată în raport cu sarcina conectată, curentul de pornire, ciclul de lucru, condițiile de mediu și cerințele electrice locale.
Mediile tipice de aplicație pot include:
- Instalatii de productie industriala
- Clădiri comerciale
- Camere electrice din fabrică
- Sisteme de automatizare si control
- Surse de alimentare pentru utilaje
- Echipamente care necesită izolare electrică
- Ateliere și instalații de prelucrare
- Sisteme de distribuție electrică care necesită conversie de la 415V la 220V
Pentru proiectele cu echipamente sensibile, transformatorul trebuie evaluat ca parte a sistemului complet de distribuție a energiei, mai degrabă decât ca o componentă izolată.
Cum se verifică calitatea transformatorului înainte de livrare?
Performanța transformatorului depinde în mare măsură de calitatea înfășurării, de integritatea izolației, de precizia raportului electric și de consistența generală a producției. Din acest motiv, testarea ar trebui să fie o parte importantă a evaluării furnizorilor.
Conform informațiilor despre produs, GUANGBIAN folosește un banc de testare a transformatorului integrat înainte de expediere. Procesul de testare include verificări legate de rezistența înfășurării, raportul de spire, rezistența de izolație, pierderile fără sarcină și reglarea tensiunii.
Procesul de fabricație urmează, de asemenea, cerințele de testare bazate pe IEC pentru unitățile expediate. O abordare de testare documentată oferă cumpărătorilor dovezi tehnice utile atunci când revizuiesc echipamentul înainte de instalare.
Pentru comenzile personalizate, cumpărătorii pot discuta, de asemenea, cerințele de inspecție și specificațiile specifice proiectului cu producătorul înainte de producție. Acest lucru este deosebit de important atunci când transformatorul trebuie să satisfacă un anumit mediu de instalare sau o configurație a sistemului electric.
Ce ar trebui să verifice cumpărătorii înainte de a comanda?
Selectarea unui transformator bazată numai pe valoarea KVA poate duce la o configurație necorespunzătoare. Echipele de achiziții ar trebui să examineze cerințele electrice și mecanice complete înainte de a confirma o comandă.
Punctele cheie de verificat includ:
- Tensiune primară:Confirmați tensiunea de alimentare disponibilă și configurația fazei.
- Tensiune secundara:Verificați dacă tensiunea de ieșire se potrivește cu echipamentul conectat.
- Capacitate de încărcare:Calculați sarcina continuă și de vârf așteptată, mai degrabă decât să vă bazați doar pe valorile nominale ale echipamentelor.
- Frecvenţă:Confirmați dacă proiectul necesită 50 Hz, 60 Hz sau o altă frecvență.
- Protecţie:Verificați specificațiile MCCB și determinați dacă reglementările locale necesită protecție suplimentară în amonte sau în aval.
- Mediu de instalare:Confirmați dacă protecția IP23 este suficientă pentru locația dorită.
- Reglarea tensiunii:Luați în considerare dacă un comutator cu mai multe poziții este benefic pentru condițiile rețelei locale.
- Documentare:Solicitați desene tehnice, rapoarte de testare, informații despre cablare și alte documente necesare pentru aprobarea proiectului.
Pentru proiectele internaționale, este de asemenea util să se clarifice dimensiunile de transport, ambalajul, cerințele de instalare, standardele aplicabile și procedurile de punere în funcțiune înainte de începerea producției.
Întrebări frecvente
Se poate regla comutatorul în timp ce transformatorul funcționează?
Nu. Schimbătorul de reglaje este de tip deconectat și trebuie reglat numai după ce transformatorul a fost complet oprit. Înainte de a schimba poziția robinetului, trebuie respectate întotdeauna procedurile de siguranță electrică adecvate.
Transformatorul include MCCB-uri pe ambele părți?
Da. Această configurație integrează MCCB-urile în carcasa transformatorului, cu protecție asigurată pe părțile de intrare și de ieșire. Aranjamentul exact al întrerupătorului trebuie confirmat în raport cu cerințele electrice ale proiectului înainte de a comanda.
Mai este nevoie de o cutie de distribuție separată?
În multe instalații, MCCB-urile integrate pot reduce necesitatea unei carcase de protecție separate. Cu toate acestea, codurile electrice locale și proiectarea generală a distribuției pot necesita protecție suplimentară sau echipamente de comutare.
Acest transformator de 50KVA este potrivit pentru instalare în exterior?
Carcasa este clasificată IP23 și este destinată locațiilor interioare sau acoperite corespunzător. Pentru mediile exterioare complet expuse, care implică ploaie abundentă, praf sau alte condiții severe, un nivel mai ridicat de protecție a carcasei poate fi mai potrivit.
Ce tip de material de bobinare este folosit?
Transformatorul folosește înfășurări de cupru. Cuprul este selectat pe scară largă pentru înfășurările transformatoarelor din cauza conductivității sale electrice și a adecvării pentru o transmisie fiabilă a puterii.
Transformatorul poate fi personalizat?
Da. Configurațiile transformatoarelor pot fi discutate în funcție de cerințele proiectului, inclusiv parametrii electrici, aranjamentele de protecție, setările de robinet, cerințele carcasei și alte considerații specifice aplicației.
De ce să alegeți această configurație a transformatorului?
Un transformator bine proiectat ar trebui să facă mai mult decât să convertească tensiunea. Ar trebui să se potrivească sistemului electric, să simplifice instalarea, să ofere o protecție adecvată și să rămână practic pentru funcționare pe termen lung. TheTransformator de izolare tip uscat de 50KVA cu MCCBcombină o capacitate trifazată de 50 KVA, conversie de tensiune de 415 V la 220 V, înfășurări de cupru, izolație clasa F, reglare a tensiunii în cinci poziții, MCCB-uri integrate, construcție de carcasă din oțel inoxidabil IP23, monitorizare a tensiunii și testare din fabrică într-o singură soluție proiectată.
Pentru cumpărătorii care caută un producător de transformatoare din China capabil să furnizeze soluții personalizate de transformatoare de izolare de tip uscat, GUANGBIAN oferă o opțiune practică pentru proiectele care necesită protecție integrată și configurații specifice aplicației. Dacă evaluați specificațiile, planificați o nouă instalație electrică sau comparați furnizorii de transformatoare, examinați transformatorul de izolare tip uscat de 50KVA cu MCCB și discutați cerințele proiectului dvs. direct cu producătorul. Pentru specificații de tensiune, configurație MCCB, cerințe pentru carcase, documente de testare sau soluții personalizate de transformator,contactaţi-nepentru a primi îndrumări tehnice și o soluție potrivită aplicației dvs.
