Cum poate un transformator de izolare de tip uscat de 150KVA să îmbunătățească distribuția sigură și flexibilă a puterii

Rezumatul articolului:Un transformator selectat corespunzător poate face o diferență majoră în ceea ce privește siguranța distribuției de energie, conversia tensiunii, compatibilitatea echipamentelor și fiabilitatea amplasamentului. TheTransformator de izolare tip uscat de 150KVAdinGUANGBIANeste proiectat pentru aplicații care necesită izolare electrică și distribuție de joasă tensiune, cu o intrare de 480 V, ieșire trifazată de 400 V și ieșire monofazată de 230 V, înfășurări complete din cupru, conexiune Delta-Star, carcasă din oțel inoxidabil IP43, răcire automată a ventilatorului și protecție MCCB. Acest articol explică configurația, principiile de lucru, scenariile de aplicare, considerațiile tehnice și factorii de selecție pentru proiectele industriale și de construcții.

Cuprins

1. Ce este un transformator de izolare de tip uscat de 150KVA?
2. Care sunt specificațiile tehnice cheie?
3. Ce avantaje oferă acest transformator?
4. Unde poate fi folosit?
5. Cum ar trebui să selectați configurația potrivită?
6. Cum se compară cu alte opțiuni de transformator?
7. Cum este fabricat și testat?
8. Întrebări frecvente
9. Aveți nevoie de o soluție personalizată pentru transformator?

Ce este un transformator de izolare de tip uscat de 150KVA?

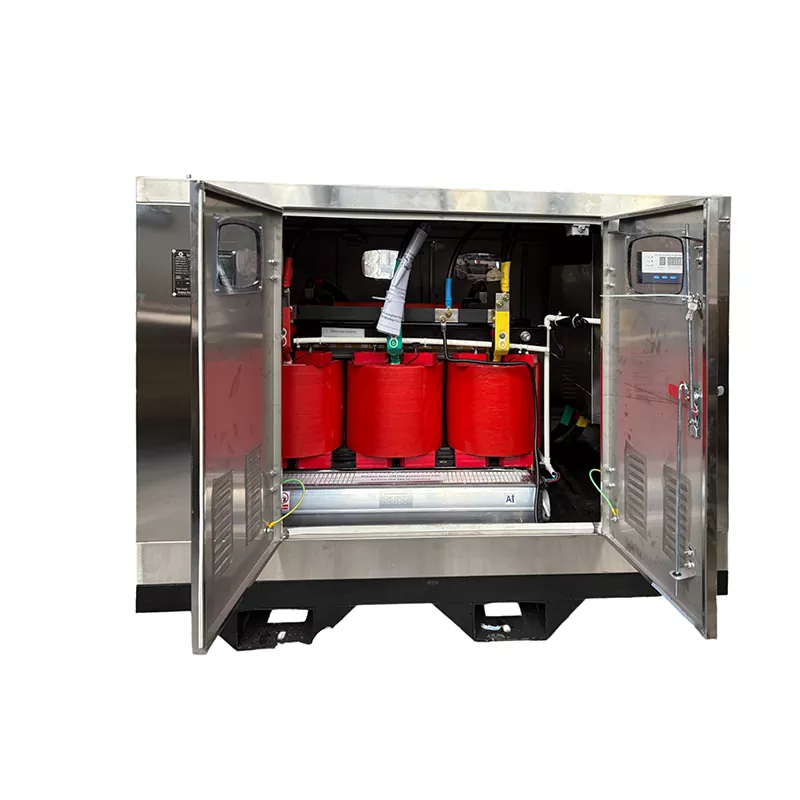

Un transformator de izolare de tip uscat de 150KVA este un transformator trifazat conceput pentru a asigura izolare electrică în timp ce convertește puterea de intrare la un nivel necesar de distribuție de joasă tensiune. Spre deosebire de transformatoarele cu scufundare în ulei, modelele de tip uscat utilizează izolație solidă și aranjamente de răcire pe bază de aer, mai degrabă decât ulei izolator, ceea ce le face deosebit de potrivite pentru instalații interioare și medii industriale sau de construcții selectate.

Configurația GUANGBIAN folosește aTensiune de intrare 480Vși oferăIeșire 400V trifazată și 230V monofazată. Conexiunea sa de înfășurare Delta-Star (Δ-Y) permite ca partea secundară să ofere un punct neutru pentru distribuția monofazată, suportând în același timp sarcinile trifazate.

Cu o capacitate nominală de 150 kVA, transformatorul poate servi un amestec de mașini și sarcini electrice auxiliare atunci când cererea reală a amplasamentului, curentul de pornire, factorul de putere, factorul de sarcină și funcționarea simultană au fost calculate corect.

Care sunt specificațiile tehnice cheie?

Înțelegerea configurației electrice înainte de a cumpăra un transformator este esențială, deoarece tensiunea, frecvența, aranjarea fazelor, protecția carcasei, materialul de înfășurare și metoda de răcire influențează toate compatibilitatea sistemului.

Această configurație este deosebit de practică atunci când o sursă de alimentare trebuie să suporte atât mașini trifazate, cât și echipamente auxiliare monofazate. Cu toate acestea, capacitatea plăcuței de identificare nu trebuie tratată ca o indicație că fiecare dispozitiv conectat poate funcționa la putere nominală maximă simultan.

Ce avantaje oferă acest transformator?

Izolație electrică pentru sarcinile din aval

Izolarea separă circuitele electrice primare și secundare prin cuplarea transformatorului. Acest aranjament poate ajuta la stabilirea unui sistem de alimentare controlat în aval și este util în aplicațiile în care izolarea electrică face parte din proiectarea generală a distribuției.

Distribuție flexibilă de 400 V și 230 V

Configurația secundară Delta-Star oferă posibilități de distribuție atât trifazate, cât și monofazate. Puterea trifazată de 400 V poate suporta echipamente precum pompe, macarale, mașini de sudură, betoniere și alte mașini industriale, în timp ce puterea de 230 V poate servi pentru iluminat, echipamente de birou, unelte portabile, unități de aer condiționat și încărcături auxiliare.

Înfășurări complete din cupru

Transformatorul folosește înfășurări complete din cupru. Cuprul are rezistivitate electrică relativ scăzută, iar conductorii de cupru proiectați corespunzător pot ajuta la controlul pierderilor în înfășurare. Performanța termică reală depinde încă de dimensionarea conductorului, designul transformatorului, temperatura ambiantă, sistemul de izolație, ventilația și condițiile de încărcare.

Gestionarea automată a răcirii

Senzorii de temperatură monitorizează condițiile de înfășurare. Când temperatura prestabilită este atinsă, ventilatoarele automate încep să mărească disiparea căldurii. Această abordare este utilă pentru aplicațiile în care sarcinile electrice fluctuează sau temperaturile de funcționare pot deveni ridicate.

Protecție MCCB integrată

Întrerupătoarele cu carcasă turnată sunt furnizate pe părțile de intrare și de ieșire. Aceste întreruptoare pot oferi protecție și izolație suplimentară a circuitelor, în timp ce valorile lor finale trebuie selectate în funcție de dimensiunea cablului, sarcinile conectate, curentul așteptat și cerințele de coordonare a protecției ale proiectului.

Unde poate fi folosit?

O capacitate de 150 kVA este potrivită pentru multe aplicații de distribuție electrică la scară medie atunci când sarcina calculată se încadrează în limitele de proiectare ale transformatorului.

• Şantiere de construcţii:Furnizează energie temporară macaralelor, mixerelor, pompelor, echipamentelor de sudare, iluminatului și birourilor de șantier.
• Instalatii industriale:Sprijină utilaje de producție împreună cu sarcini electrice auxiliare monofazate.
• Facilitati comerciale:Oferă distribuție izolată de joasă tensiune acolo unde designul electric o cere.
• Sisteme de alimentare temporare:Poate fi integrat în aranjamente de distribuție a energiei bazate pe proiecte.
• Instalații mixte:Suportă atât mașini trifazate, cât și echipamente monofazate de 230 V din același sistem secundar.

Pentru proiectele de construcție, configurația proiectului Arabia Saudită furnizată de GUANGBIAN demonstrează modul în care o carcasă din oțel inoxidabil, conexiune Delta-Star, răcire automată a ventilatorului, înfășurări de cupru și MCCB-uri suplimentare pot fi integrate într-un design de transformator specific proiectului.

Cum ar trebui să selectați configurația potrivită?

Alegerea unui transformator ar trebui să înceapă cu sistemul electric, mai degrabă decât cu simpla selectare a unui rating kVA. O revizuire tehnică completă ar trebui să acopere următorii factori:

1. Calculați cererea maximă:Identificați sarcina reală de funcționare în loc să adăugați doar valorile nominale ale fiecărui dispozitiv conectat.
2. Verificați curentul de pornire a motorului:Motoarele, compresoarele, pompele și alte sarcini inductive pot necesita un curent semnificativ mai mare în timpul pornirii.
3. Confirmați tensiunea de intrare:Verificați dacă tensiunea primară se potrivește cu alimentarea electrică disponibilă.
4. Confirmați cerințele de ieșire:Stabiliți dacă proiectul necesită 400 V trifazat, 230 V monofazat sau o altă combinație de tensiune.
5. Verificați frecvența:Confirmați dacă instalația funcționează la 50 Hz sau 60 Hz.
6. Examinați condițiile ambientale:Temperatura, ventilația, praful, umiditatea și locul de instalare influențează cerințele termice și ale carcasei.
7. Definiți cerințele de protecție:Evaluările MCCB și protecția în aval ar trebui să fie coordonate cu cablurile și echipamentele conectate.
8. Confirmați aranjamentele de împământare:Configurația neutră și împământare trebuie să respecte proiectarea electrică a proiectului și reglementările locale aplicabile.

Aceste considerații sunt deosebit de importante deoarece un transformator poate părea dimensionat adecvat în condiții normale de funcționare, dar totuși suferă un stres excesiv dacă mai multe motoare de curent ridicat pornesc simultan.

Cum se compară cu alte opțiuni de transformator?

Alegerea între tipul uscat și tehnologia cu scufundare în ulei ar trebui să se bazeze pe mediul de instalare, capacitatea, cerințele de tensiune, standardele aplicabile, cerințele de răcire, spațiul disponibil și proiectarea generală a sistemului electric.

Cum este fabricat și testat?

Pentru achiziția de transformatoare pe bază de proiect, calitatea producției este doar o parte a procesului. Interpretarea corectă a specificațiilor electrice ale clientului este la fel de importantă.

GUANGBIAN produce configurații de transformatoare conform cerințelor proiectului. În funcție de aplicație, pot fi ajustate specificații precum tensiunea de intrare și ieșire, frecvența, aranjamentul înfășurării, designul carcasei, metoda de răcire și configurația de protecție.

Procesul de producție ar trebui să confirme parametrii electrici cheie înainte de începerea producției. Testarea în fabrică poate fi apoi efectuată în conformitate cu specificația tehnică convenită și standardul aplicabil, cu înregistrări de testare și inspecție terță parte disponibile atunci când proiectul este cerut.

Informații cheie de furnizat atunci când solicitați o ofertă

• Capacitate kVA necesară
• Tensiune primară și secundară
• Frecvență de 50 Hz sau 60 Hz
• Cerințe monofazate sau trifazate
• Preferința materialului de bobinare
• Configurarea conexiunii necesară
• Condiții de instalare în interior sau exterior
• Cerințe de protecție a carcasei
• Cerințe de răcire
• MCCB sau alte cerințe de protecție
• Tipul de sarcină și caracteristicile de pornire a motorului
• Standardele electrice locale aplicabile

Furnizarea acestor detalii în etapa de ofertă ajută producătorul să dezvolte o configurație a transformatorului care se potrivește cu proiectul real, mai degrabă decât să se bazeze pe un model standard generic.

Întrebări frecvente

Care este tensiunea de ieșire a acestui transformator?

Această configurație oferă ieșire trifazată de 400 V și ieșire monofazată de 230 V. Alte combinații de tensiune pot fi dezvoltate în funcție de cerințele proiectului.

Pot funcționa sarcinile de 400V și 230V de la același transformator?

Da. Conexiunea Delta-Star asigură o alimentare secundară trifazată și un punct neutru pentru distribuția monofazată. Sarcinile conectate trebuie să fie echilibrate corespunzător și să rămână în limita capacității nominale a transformatorului.

Cum funcționează ventilatorul de răcire automat?

Senzorii de temperatură monitorizează temperatura înfăşurării. Când temperatura prestabilită este atinsă, sistemul de control activează ventilatoarele de răcire pentru a crește disiparea căldurii. Temperatura de control reală ar trebui să urmeze proiectarea termică a transformatorului.

Ce înseamnă protecție IP43?

IP43 indică protecție împotriva obiectelor străine solide mai mari de 1 mm și protecție împotriva pulverizării cu apă în condițiile de testare IPX3 aplicabile. Nu trebuie interpretat ca fiind complet rezistent la praf sau la apă.

Este suficient 150 kVA pentru un șantier?

Depinde de necesarul electric calculat al site-ului. Curentul de pornire a motorului, echipamentul de sudură, funcționarea simultană, sarcinile de vârf temporare, factorul de putere și factorul de sarcină trebuie luate în considerare înainte de a confirma capacitatea necesară a transformatorului.

Transformatorul poate fi personalizat?

Da. Tensiunea de intrare și ieșire, frecvența, configurația conexiunii, carcasa, metoda de răcire, aranjamentul înfășurării și configurația de protecție pot fi personalizate în funcție de cerințele electrice ale proiectului.

Aveți nevoie de o soluție personalizată pentru transformator?

Alegerea transformatorului potrivit înseamnă, în cele din urmă, potrivirea capacității electrice, conversia tensiunii, izolarea, protecția, răcirea și condițiile de instalare la mediul real de operare. Cu specificații electrice configurabile și producție orientată spre proiect, GUANGBIAN poate sprijini clienții care caută o soluție practică de transformare pentru aplicații industriale, construcții și alte aplicații de distribuție de joasă tensiune. Dacă plănuiți un nou proiect sau înlocuiți o unitate existentă,contactaţi-necu tensiunea, capacitatea, frecvența, tipul de sarcină și cerințele de instalare pentru a discuta despre configurația adecvată a transformatorului și pentru a primi o ofertă specifică proiectului.
