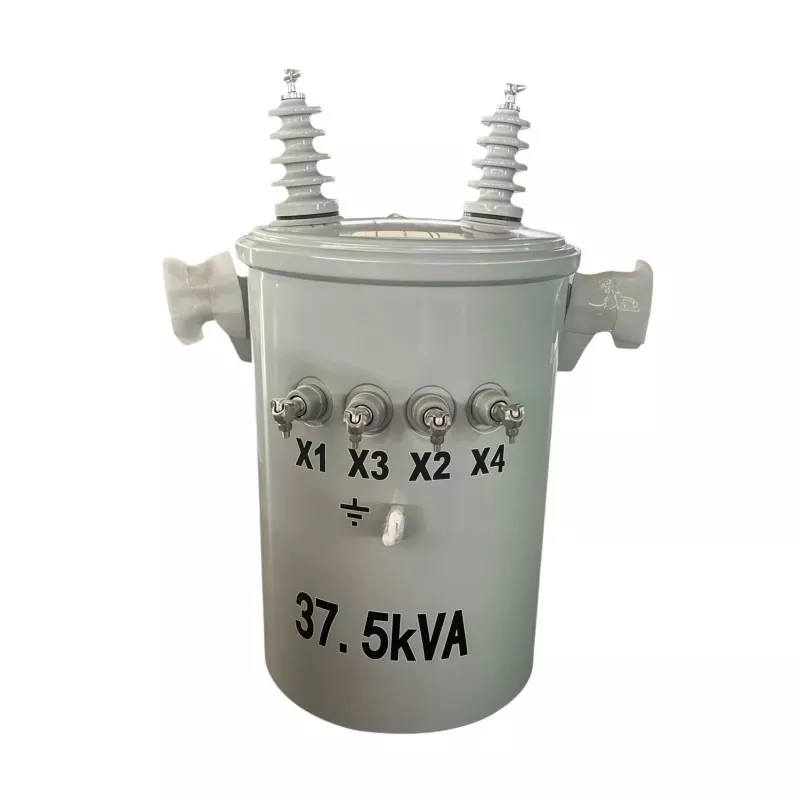

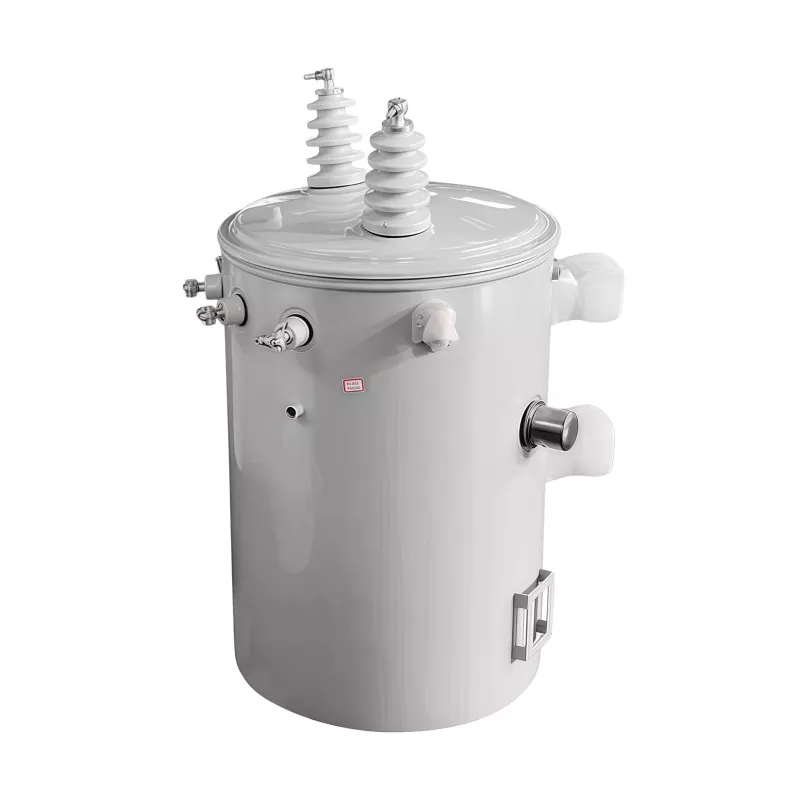

Transformator montat pe stâlp de 37,5KVA

Un transformator montat pe stâlp de 37,5 KVA este un transformator de distribuție electrică instalat pe stâlpii de utilități pentru a reduce energia electrică de medie tensiune de la liniile electrice la o tensiune mai mică utilizabilă pentru aplicații rezidențiale, comerciale, agricole și industriale ușoare. Cu o capacitate nominală de 37,5 kilovolt-amperi (KVA), este utilizat în mod obișnuit în sistemele aeriene de distribuție a energiei electrice pentru a furniza energie electrică stabilă, eficientă și fiabilă în zonele urbane și rurale. Designul său compact montat pe stâlp ajută la economisirea spațiului la sol, simplifică instalarea și susține rețele de distribuție a energiei economice.

Principiul de lucru

Un transformator montat pe stâlp funcționează pe principiul inducției electromagnetice.

Intrare de înaltă tensiune

Electricitatea de medie sau înaltă tensiune este furnizată înfășurării primare prin linii aeriene de distribuție.

Generarea câmpului magnetic

Când curentul alternativ trece prin înfășurarea primară, acesta creează un câmp magnetic în schimbare în miezul transformatorului.

Transformarea tensiunii

Acest câmp magnetic induce tensiune în înfășurarea secundară. Pe baza raportului de spire dintre înfășurări, tensiunea este redusă la un nivel mai scăzut de utilizare.

Sursă de ieșire stabilă

Electricitatea transformată de joasă tensiune este apoi livrată utilizatorilor rezidențiali, comerciali sau industriali cu performanțe stabile.

Aplicații

Un transformator montat pe stâlp de 37,5 KVA este proiectat pentru sistemele de distribuție cu sarcină mică până la medie, reducând eficient energia electrică de medie tensiune la tensiune joasă utilizabilă pentru utilizatorii finali. Este utilizat pe scară largă în următoarele scenarii:

Distribuție de energie rezidențială

Ideal pentru cartiere rezidențiale, case rurale și comunități mici, oferind energie electrică stabilă pentru iluminat, electrocasnice și consumul zilnic de energie.

Proiecte de Electrificare Rurală

Folosit în mod obișnuit în sistemele de extindere a rețelei rurale și în zonele îndepărtate, datorită instalării sale simple și cerințelor reduse de întreținere.

Sisteme Agricole de Energie

Potrivit pentru ferme, sisteme de irigare, instalații de creștere a animalelor și sere, care alimentează pompe de apă, motoare și mașini agricole.

Mici facilitati comerciale

Aplicat pe scară largă în birouri mici, magazine de vânzare cu amănuntul, benzinării, ateliere și facilități de depozitare pentru furnizarea stabilă de energie electrică comercială.

Aplicații industriale ușoare

Folosit în fabrici mici, ateliere de procesare și unități de întreținere cu cerere moderată de energie.

Proiecte temporare de alimentare cu energie

Frecvent în șantierele de construcții și proiectele temporare de inginerie în aer liber care necesită o distribuție flexibilă și fiabilă a energiei.

Să vedem cum GUANGBIAN construiește de fapt unul.

Pasul 1: Fabricarea miezului

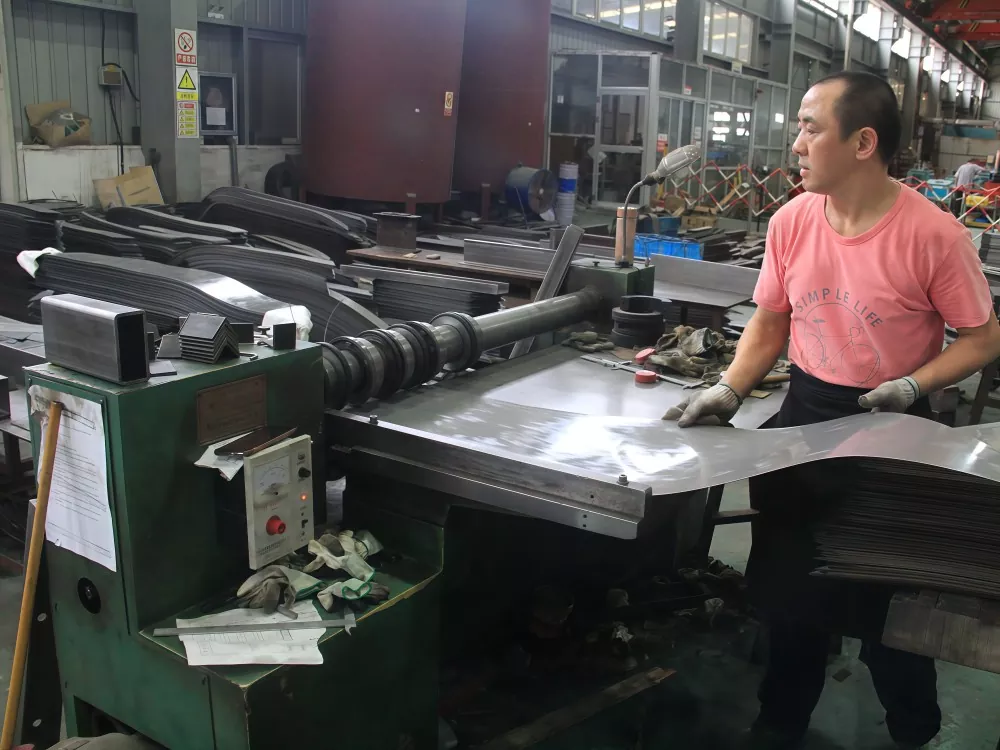

Miezul începe cu oțel siliciu orientat pe granule. Proprietăți magnetice grozave, dar este fragilă - nu-l poți ștampila ca oțelul obișnuit.

Tăiem foile la dimensiuni specifice, apoi le stivuim strat cu strat pe echipamente specializate. Îmbinările fiecărui strat sunt deplasate față de cel de dedesubt, ceea ce menține golurile de aer din calea magnetică la minimum. Odată ce ajungem la grosimea țintă, întregul teanc este prins strâns și impregnat cu vid pentru a bloca totul pe loc.

Procesul de fabricare a transformatorului depinde de această etapă. Factorul de stivă, planeitatea suprafeței, presiunea de strângere - ratați oricare dintre acestea și pierderile fără sarcină vor trece peste specificațiile.

Pasul 2: Înfășurarea

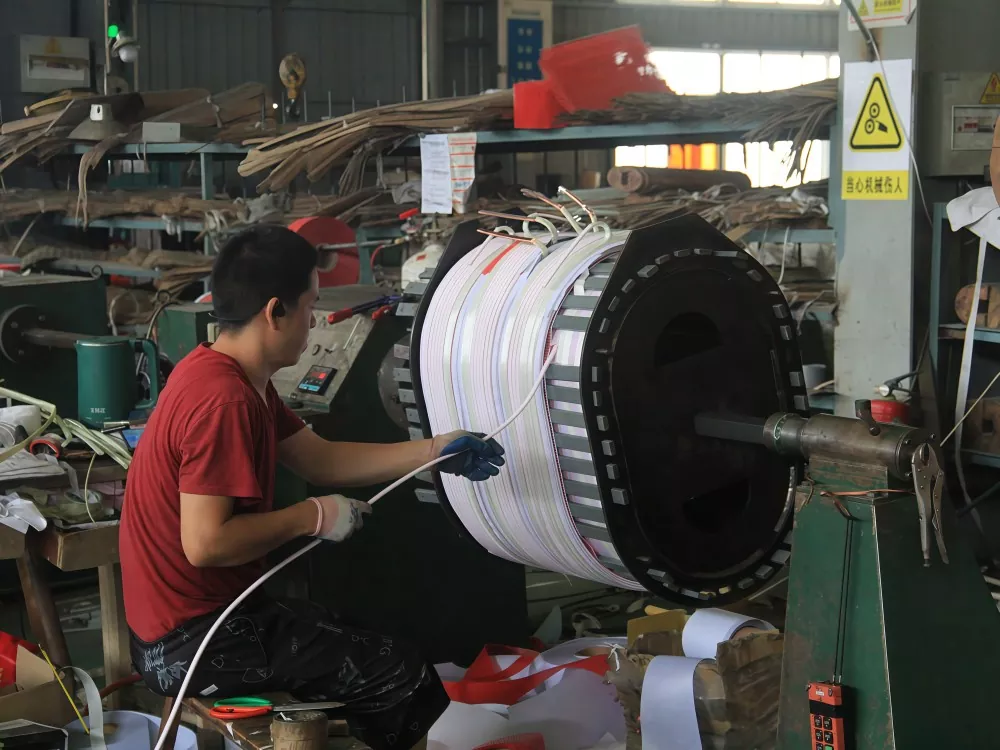

Aici devine critic. Atelierul de bobinare funcționează la temperatură și umiditate controlate. Operatorii stau la mașinile de înfășurare, alimentând sârmă de cupru pe formatorul de bobine, rotesc cu rând, păstrându-l uniform și strâns.

Transformatorul montat pe stâlp de 37,5 kva al lui GUANGBIAN folosește înfășurare de cupru pur, nu aluminiu. Le producem la unitatea noastră din China și fiecare detaliu contează: ecartamentul firului, numărul de spire, modelul de stratificare. Vântul prea slab, bobina nu are rezistență mecanică. Vântul prea strâns, zdrobiți izolația.

Odată înfășurată, bobina trece prin impregnare în vid. Lacul izolator se infiltrează în fiecare gol, blocând spirele pe loc și oferind înfășurării atât rezistență dielectrică, cât și o mai bună disipare a căldurii.

Pasul 3: Ansamblul miezului și bobinei

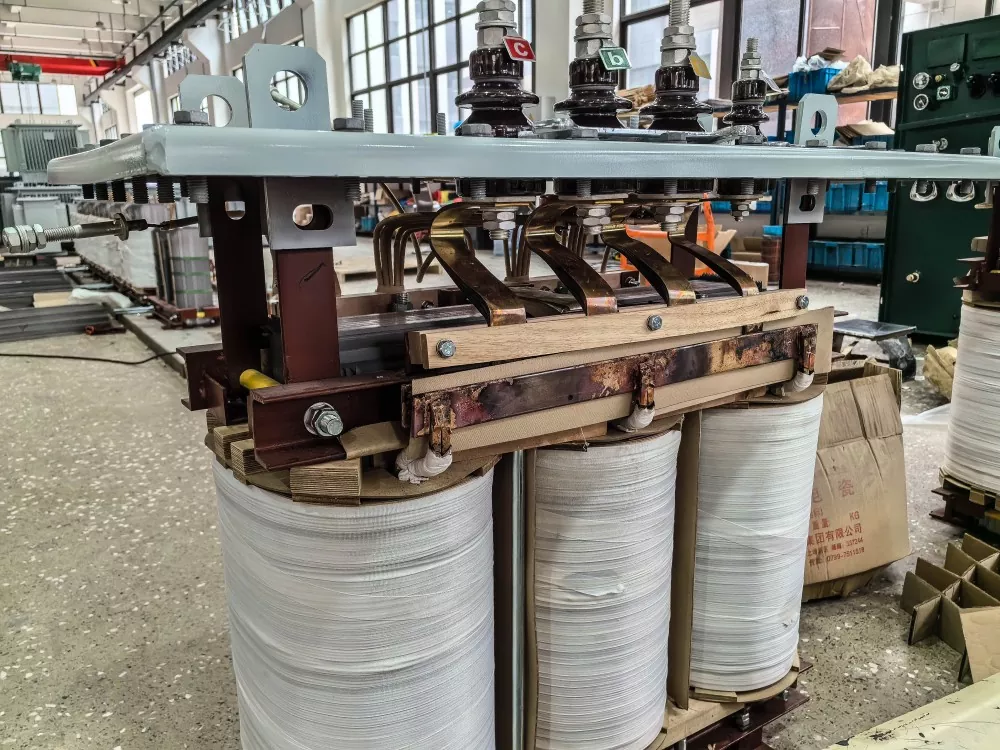

Bobinele plăgii alunecă pe picioarele miezului. Distanțierele de izolație intră, cablurile sunt conectate și întreaga parte activă prinde contur. Distanța dintre înfășurări trebuie să respecte standardul – nu există comenzi rapide aici.

Odată asamblată, partea activă trece imediat prin testarea transformatoarelor din fabrică: testul de rezistență la tensiune și măsurarea rezistenței DC. Orice neadecvat, chiar și ușor, este prins în acest stadiu.

Pasul 4: Asamblarea rezervorului

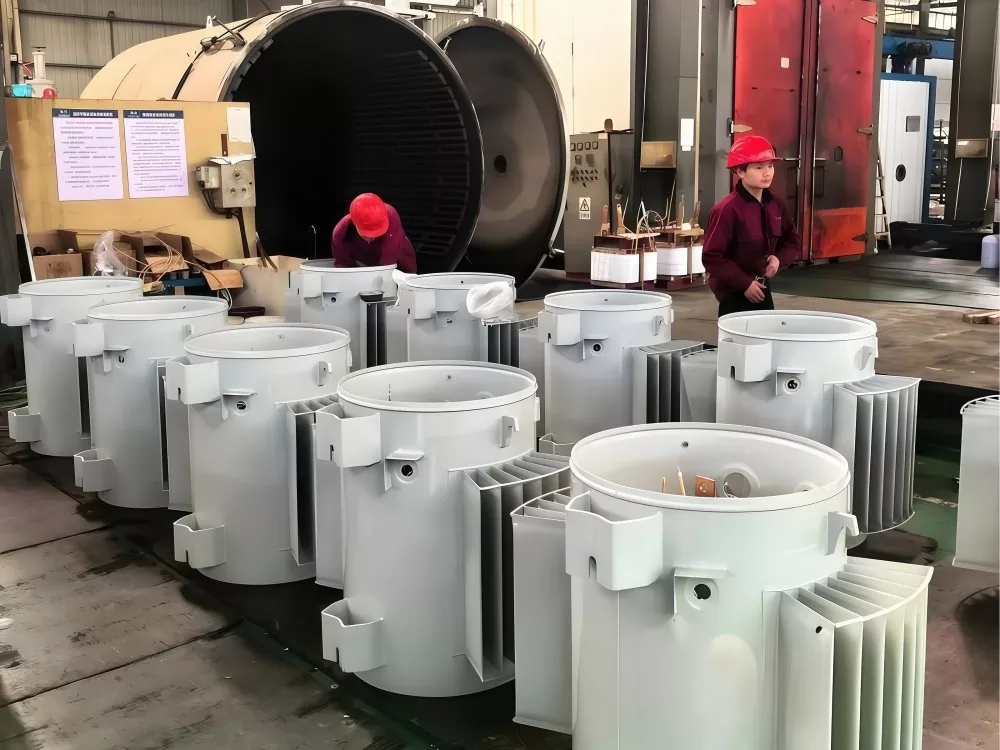

Partea activă trece inspecția? Se coboară în rezervor. Rezervorul este carcasa transformatorului - plin cu ulei izolator care are o dublă sarcină: barieră dielectrică și lichid de răcire.

La GUANGBIAN folosim ulei izolator mineral de înaltă calitate. Deshidratat și degazat înainte de a intra. Rezervorul în sine are o construcție sudată și fiecare sudură este inspectată cu raze X. Nu se admit scurgeri.

Pasul 5: testarea finală

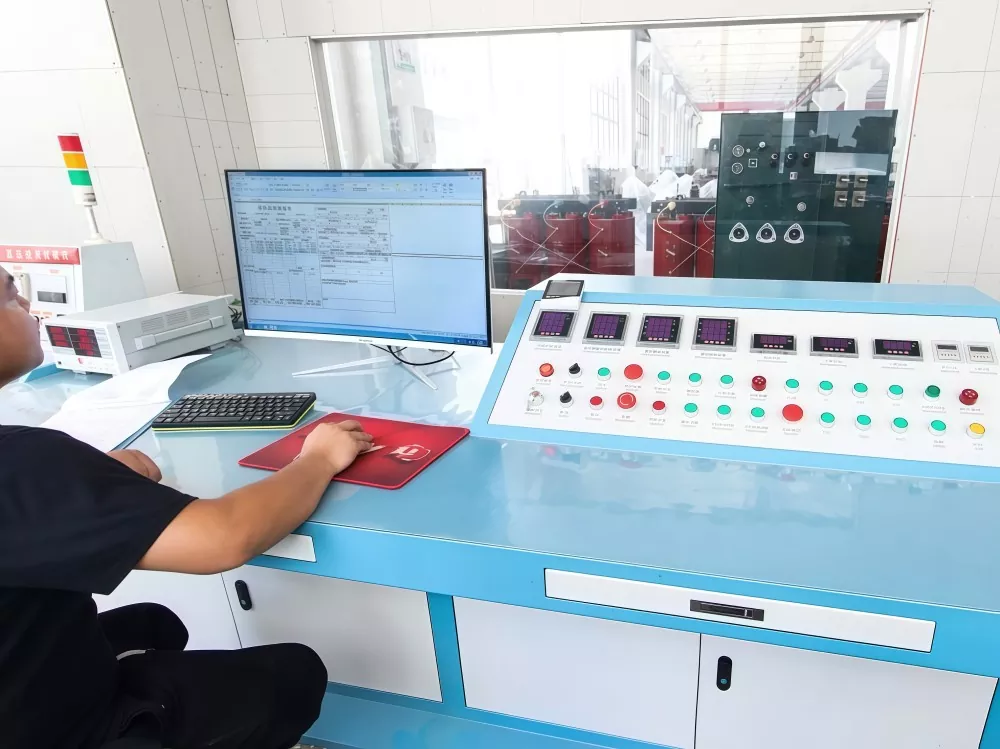

Înainte ca orice unitate să părăsească fabrica, aceasta trece printr-o rutină completă de testare:

Test fără sarcină: Îl pornim fără a conecta nimic pe partea secundară. Citirile de curent și de pierdere ne spun dacă miezul se comportă. La un transformator montat pe stâlp de 37,5 kva, pierderea în gol trebuie să fie ≤113W sau mai mică.

Test de încărcare: puneți sarcina nominală completă și urmăriți numerele. Pierderea de sarcină rămâne la ≤413W, iar creșterea temperaturii nu depășește 65°C.

Test de tensiune de rezistență: 21 kV la frecvența de alimentare pe înfășurarea HV timp de un minut întreg. 10kV pe partea LV. Dacă izolația ține, mergem mai departe.

Test de tensiune de impuls: un vârf de 60 kV lovește primarul, 30 kV lovește secundarul. Acest lucru vă spune dacă transformatorul de înfășurare din cupru ar putea face față unui adevărat eveniment fulger.

Testul uleiului izolator: tensiunea de avarie, conținutul de umiditate, factorul de disipare - fiecare trebuie să treacă.

Fiecare test este clar? Apoi – și numai atunci – câștigă eticheta de fabrică.

Pasul 6: Ambalare și expediere

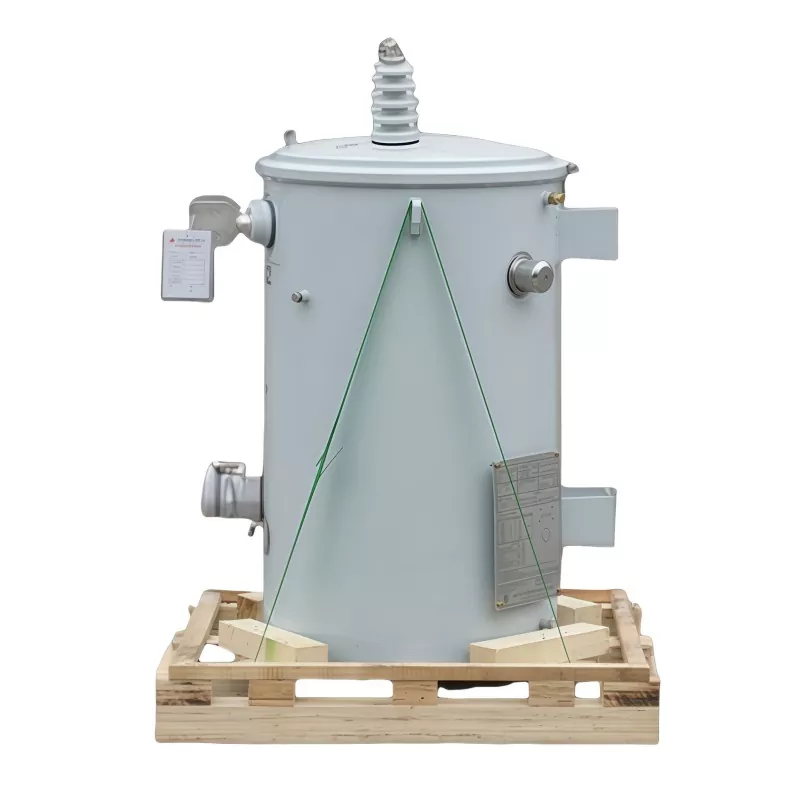

Ai trecut toate testele? Transformatorul primește un capac rezistent la umiditate, legat pe un palet de lemn și pregătit pentru expediere. Fiecare unitate GUANGBIAN poartă un număr de serie unic - vizibil pe plăcuța de identificare și pe bază. Urmăriți acel număr și veți găsi data producției, înregistrările testelor, chiar și ce lot de materii prime a intrat în el.

Până acum ai poza. Un transformator montat pe stâlp de 37,5 KVA nu este doar metal și sârmă amestecate împreună. Procesul de fabricare a transformatoarelor implică ambarcațiuni reale și oameni reali care acordă atenție la fiecare pas. Prețul contează, dar capacitatea de producție și controlul calității contează mai mult.

De ce să folosiți un transformator montat pe stâlp?

În comparație cu transformatoarele montate la pământ, transformatoarele montate pe stâlpi oferă câteva avantaje semnificative:

Instalare cu economie de spațiu

Instalat pe stâlpi de utilitate, eliminând nevoia de spațiu la sol sau încăperi dedicate transformatoarelor.

Cost mai mic de infrastructură

Reduce costurile de construcție prin evitarea necesității de fundații, incinte sau lucrări civile suplimentare.

Eficient pentru distribuția rurală

Foarte potrivit pentru zonele rurale și îndepărtate, unde rețelele aeriene de distribuție sunt utilizate în mod obișnuit.

Acces ușor de întreținere

Montat la o înălțime convenabilă pentru inspecție, întreținere și înlocuire, reducând timpul de nefuncționare.

Siguranță sporită

Instalarea la înălțime reduce riscurile de contact accidental, vandalism și daune mediului.

Funcționare fiabilă în aer liber

Proiectat cu caracteristici rezistente la intemperii și la coroziune pentru performanțe în aer liber pe termen lung.

Perfect pentru rețelele electrice aeriene

Folosit pe scară largă în sistemele de distribuție aeriană ca soluție de energie eficientă și rentabilă.

Vrei să-l vezi singur? GUANGBIAN produce în fabrica noastră din China și salutăm vizitele la fabrică. Contactați-vă pentru a programa un tur.
