Transformator de izolare tip uscat de 150KVA

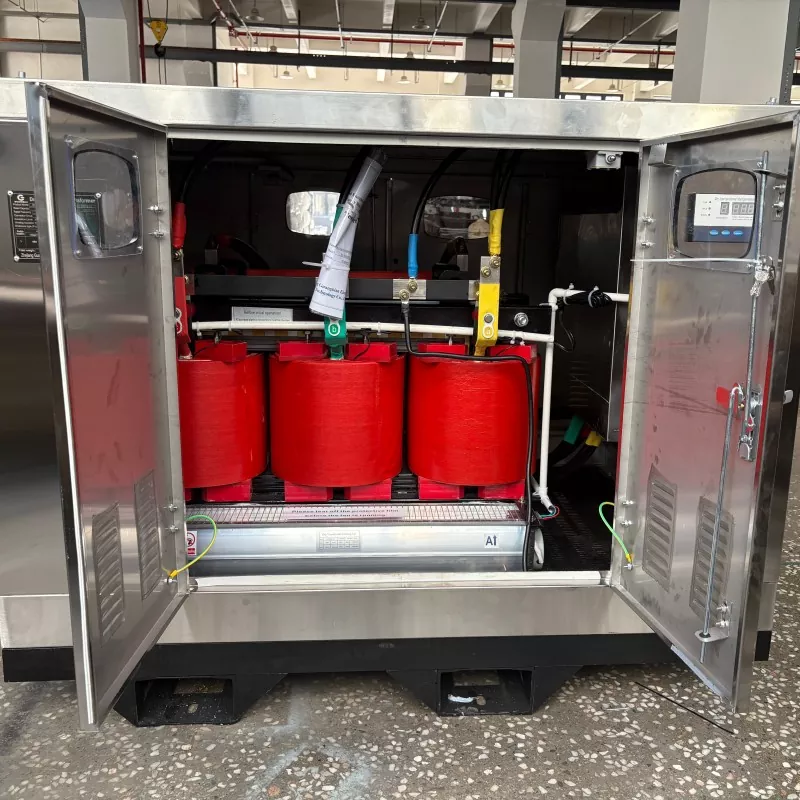

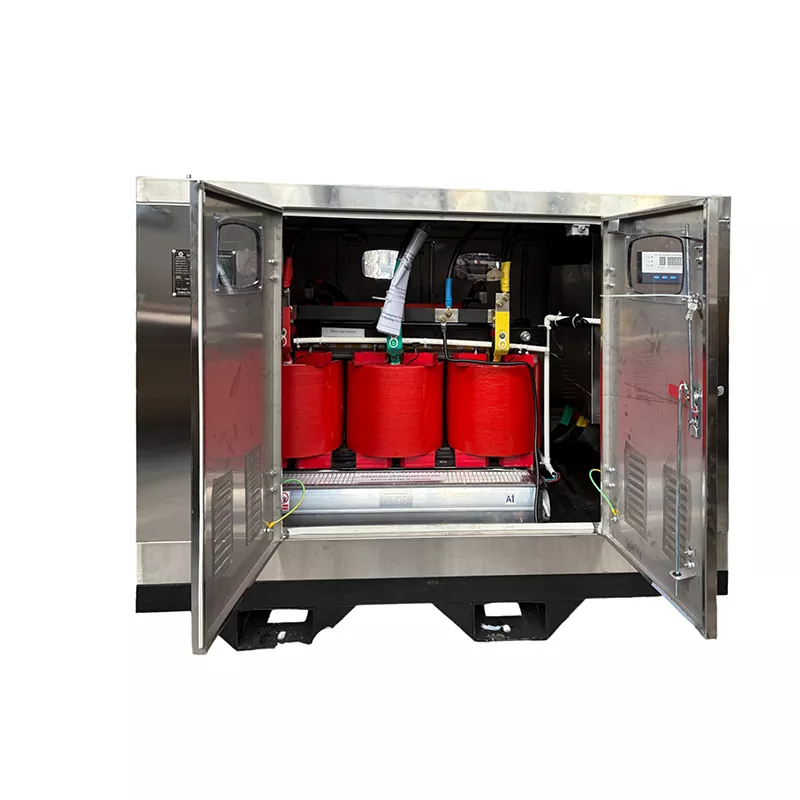

GUANGBIAN produce acest transformator de izolare de tip uscat de 150KVA pentru aplicații care necesită izolare electrică și distribuție de joasă tensiune. Unitatea prezentată aici a fost construită pentru un proiect de construcție în Arabia Saudită și este configurată cu o carcasă din oțel inoxidabil, protecție IP43, înfășurări complete din cupru, conexiune Delta-Star (Δ-Y), răcire automată cu ventilator și două MCCB-uri suplimentare.

Partea de joasă tensiune oferă 400V trifazat și 230V monofazat. Acest lucru permite ca echipamentele de construcții trifazate și sarcinile auxiliare monofazate să fie alimentate de la același transformator, sub rezerva calculului sarcinii șantierului și proiectării distribuției electrice.

Configurație pentru sarcini de 400V și 230V

Alimentarea trifazată de 400V poate fi utilizată pentru echipamente precum macarale, betoniere, mașini de sudură, pompe și alte mașini trifazate. Sursa de 230 V este potrivită pentru iluminat, echipamente de birou, unelte portabile, unități de aer condiționat și alte sarcini monofazate.

Pentru un șantier, utilizarea unui transformator pentru ambele tipuri de sarcini poate simplifica aranjamentul de distribuție. Cu toate acestea, valoarea nominală de 150 kVA nu înseamnă că fiecare sarcină conectată poate funcționa simultan la puterea maximă de pe plăcuța de identificare. Selectarea transformatorului trebuie să ia în considerare cererea maximă a amplasamentului, curentul de pornire a motorului, factorul de sarcină, factorul de putere și combinația așteptată de sarcini.

Transformatorul folosește înfășurări complete din cupru. Cuprul are rezistivitate electrică mai mică decât aluminiul, astfel încât pierderile de conductori pot fi controlate prin dimensionarea adecvată a conductorului și proiectarea înfășurării. Pentru instalațiile în climă caldă, materialul de înfășurare este doar o parte a designului termic; De asemenea, trebuie luate în considerare temperatura mediului, sistemul de izolare, ventilația, încărcarea și metoda de răcire.

Conexiunea Delta-Star (Δ-Y) este utilizată pentru înfășurările primare și secundare. Partea de joasă tensiune conectată în stea oferă un punct neutru pentru alimentarea monofazată de 230 V, în timp ce înfășurarea Delta oferă o cale pentru ca curenții armonici tripli să circule în interiorul înfășurării. Aranjamentul de împământare a neutrului trebuie să respecte proiectul electric al proiectului și cerințele locale aplicabile.

Răcire și incintă

Senzorii de temperatură sunt utilizați pentru a monitoriza temperatura înfășurării. Când temperatura prestabilită este atinsă, ventilatoarele automate de răcire încep să mărească disiparea căldurii. Acest lucru este util pentru instalațiile în care sarcina se modifică în timpul funcționării sau unde temperatura ambientală este relativ ridicată.

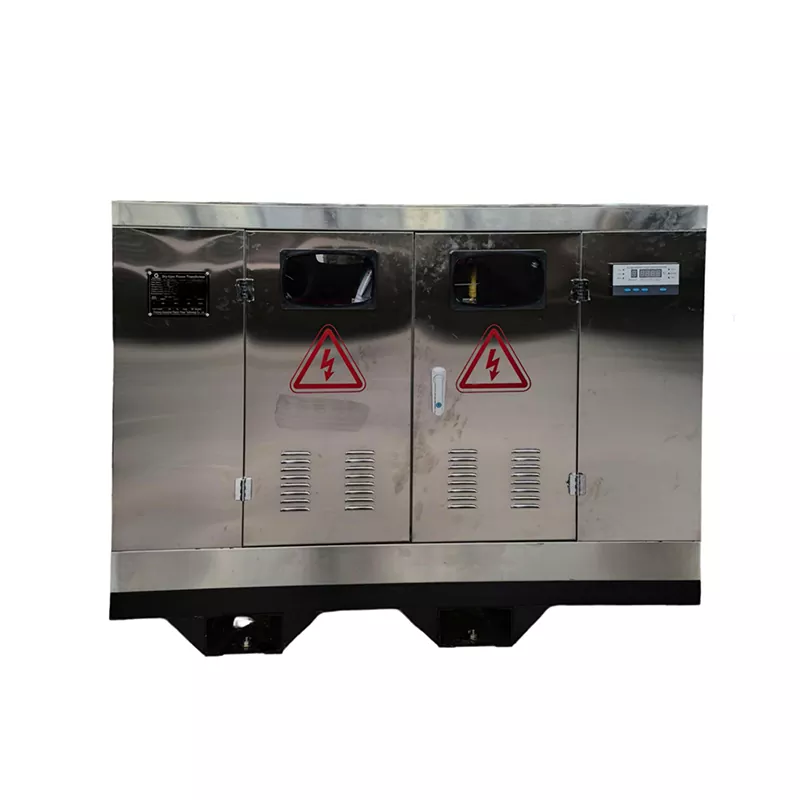

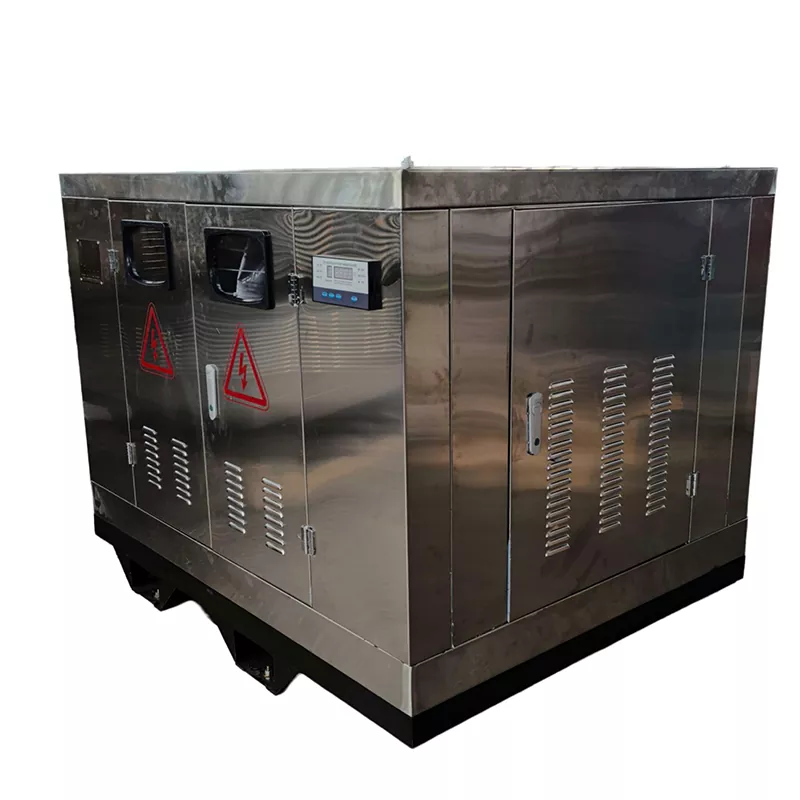

Carcasa este fabricată din oțel inoxidabil și are un grad de protecție IP43. Conform IEC 60529, prima cifră a IP43 indică protecția împotriva obiectelor străine solide mai mari de 1 mm, în timp ce a doua cifră indică protecție împotriva pulverizării de apă în condițiile specificate pentru IPX3. Evaluarea oferă protecție pentru mediul de instalare prevăzut, dar nu trebuie interpretat ca fiind complet etanș la praf sau impermeabil.

Pentru șantierele de construcții exterioare sau parțial expuse, instalația ar trebui să ofere totuși o protecție adecvată împotriva ploii puternice directe, a apei stătătoare, a acumulării excesive de praf și a altor condiții în afara nivelului de protecție specificat al incintei.

Detalii tehnice și selecția proiectelor

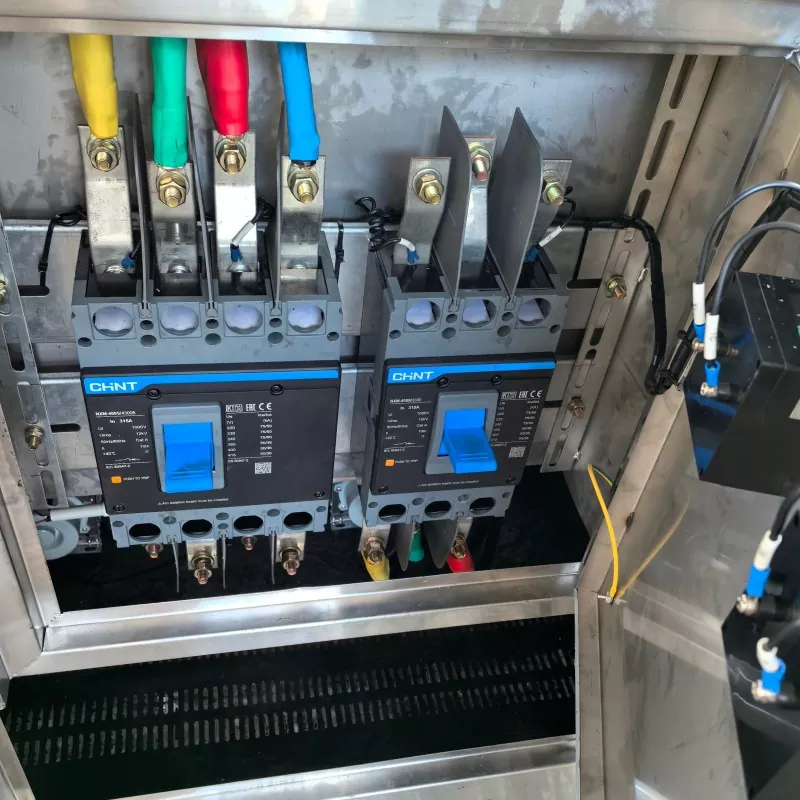

Cele două MCCB-uri suplimentare oferă protecție și izolație separată a circuitului în aval. Evaluările lor trebuie selectate în funcție de echipamentul conectat, dimensiunea cablului, curentul așteptat și cerințele de coordonare a protecției. Ele sunt deosebit de utile atunci când diferite grupuri de sarcini de construcție trebuie conectate la transformator.

Înainte de producție, trebuie confirmate tensiunea de intrare, tensiunea de ieșire, frecvența, configurația fazei, tipul de sarcină, temperatura ambiantă, cerințele de incintă, aranjamentul de împământare și standardul electric aplicabil. Echipamentele acţionate de motor trebuie, de asemenea, identificate deoarece curentul de pornire poate afecta dimensionarea transformatorului chiar şi atunci când sarcina normală de funcţionare pare a fi în limitele de 150 kVA.

Producție, testare și personalizare

GUANGBIAN produce transformatoare de izolare tip uscat de 150KVA conform specificațiilor electrice ale fiecărui proiect. Pentru această configurație, cerințele principale includ capacitatea de 150 kVA, distribuție secundară 400V/230V, înfășurări de cupru, conexiune Delta-Star, carcasă IP43, răcire automată a ventilatorului și MCCB-uri suplimentare.

Alte specificații pot fi modificate atunci când este necesar, inclusiv tensiunea de intrare și ieșire, frecvența, aranjamentul înfășurării, designul carcasei, metoda de răcire și configurația protecției. Proiectul final se bazează pe sistemul electric și pe condițiile de instalare, mai degrabă decât pe aceeași configurație pentru fiecare proiect.

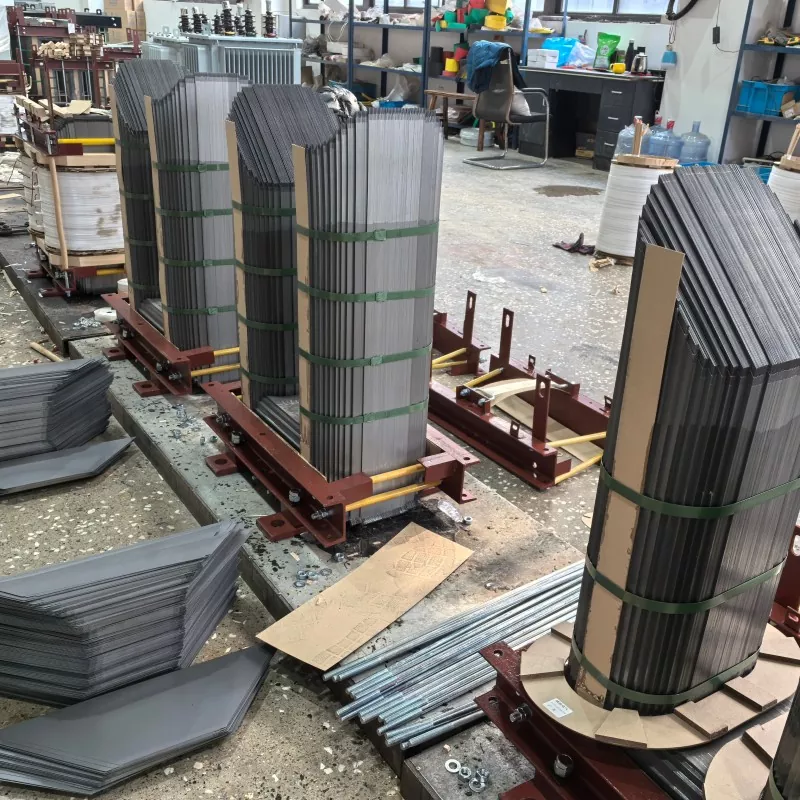

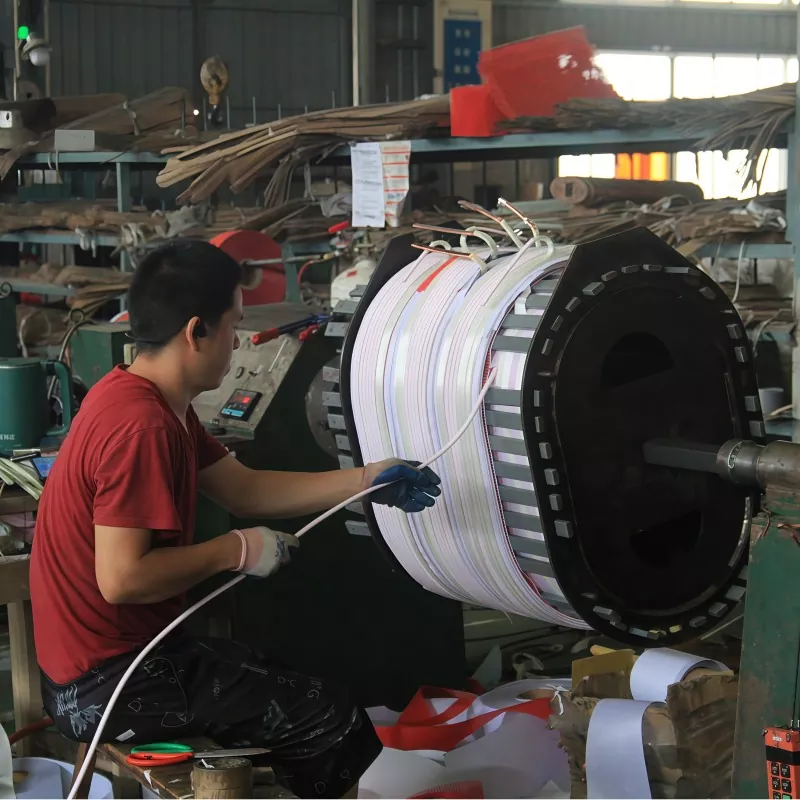

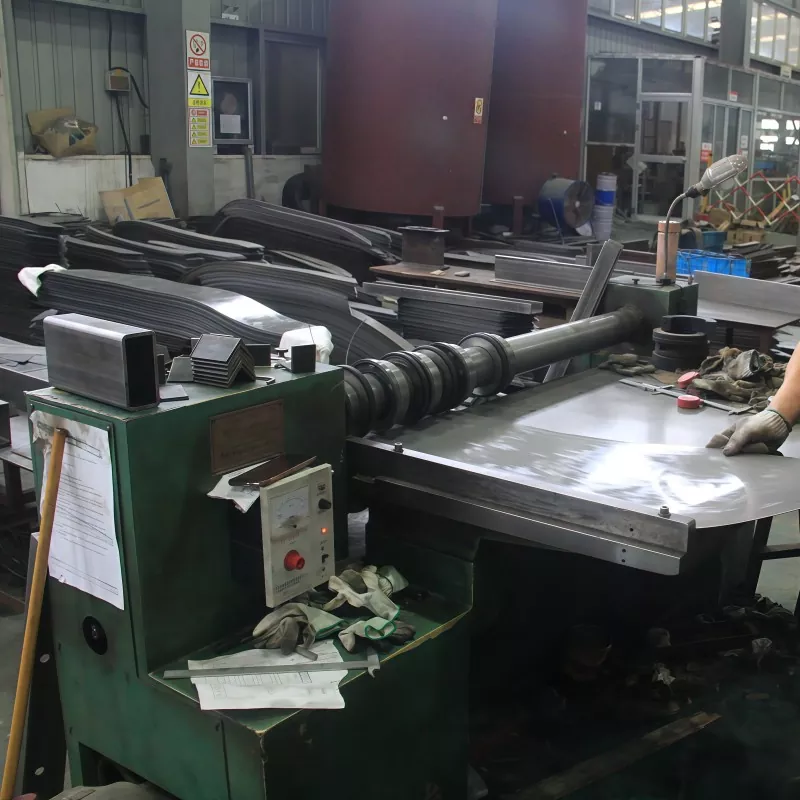

Testarea în fabrică se efectuează conform specificației tehnice convenite și standardului aplicabil. Înregistrările testelor și inspecția terților pot fi aranjate atunci când proiectul este necesar.

FAQ

Care este tensiunea de ieșire a acestui transformator?

Această configurație oferă ieșire trifazată de 400 V și ieșire monofazată de 230 V. Alte combinații de tensiune pot fi fabricate conform cerințelor proiectului.

Pot fi alimentate sarcinile de 400V și 230V de același transformator?

Da. Conexiunea Delta-Star asigură o alimentare secundară trifazată și un punct neutru pentru distribuția monofazată. Sarcinile conectate trebuie să fie distribuite corespunzător și să rămână în limita capacității nominale a transformatorului.

Cum se controlează ventilatorul de răcire?

Senzorii de temperatură înfășurării monitorizează temperatura de funcționare. Când temperatura prestabilită este atinsă, sistemul de control pornește ventilatoarele de răcire. Temperatura de control este setată conform designului termic al transformatorului.

Ce înseamnă IP43?

IP43 indică protecție împotriva obiectelor străine solide mai mari de 1 mm și protecție împotriva pulverizării cu apă în condițiile de testare IPX3. Nu este o carcasă complet rezistentă la praf sau la apă.

Este 150 kVA potrivit pentru un șantier?

Depinde de sarcina reală. Calculul ar trebui să includă curentul normal de funcționare, precum și curentul de pornire a motorului, sarcinile de sudură, funcționarea simultană și alte sarcini de vârf temporare. Capacitatea transformatorului ar trebui să fie confirmată din programul de încărcare al proiectului, mai degrabă decât din numărul de mașini conectate.

Transformatorul poate fi realizat la alte specificații?

Da. Tensiunea de intrare și ieșire, frecvența, configurația conexiunii, incinta, răcirea și cerințele de protecție pot fi specificate în funcție de proiect. Specificațiile electrice complete trebuie confirmate înainte de producție.
