Cum îmbunătățește un transformator de 75KVA montat pe stâlp distribuția energiei?

Rezumatul articolului

Selectarea transformatorului de distribuție potrivit implică mult mai mult decât alegerea unui număr precum 75KVA. Transformatorul trebuie să se potrivească cu tensiunea primară, tensiunea secundară, configurația fazei, sarcina așteptată, condițiile de mediu, cerințele de protecție, structura de instalare și standardele electrice aplicabile. Un transformator montat pe stâlp de 75KVA selectat corespunzător poate oferi o soluție eficientă și practică în cazul în care energia electrică trebuie transformată aproape de punctul de consum.

În acest articol, examinăm modul în care funcționează o unitate de 75KVA, de ce este utilă configurația sa compactă montată pe stâlp, modul în care miezul și materialele de înfășurare influențează performanța, ce înseamnă specificațiile de eficiență și cum inginerii de proiect pot evita greșelile comune de dimensionare și instalare. De asemenea, explicăm modul în care Guangbian abordează producția și personalizarea pentru diferite rețele de distribuție.

Cuprins

1. Înțelegerea transformatorului de 75KVA montat pe stâlp
2. Cum funcționează un transformator montat pe stâlp de 75KVA
3. Capacitate și configurație de fază
4. Selectarea tensiunii primare și secundare
5. Miez, înfășurări, izolație și răcire
6. Parametri importanți de performanță
7. Unde este folosit un transformator montat pe stâlp de 75KVA
8. Cum să selectați transformatorul potrivit
9. Considerații privind instalarea și întreținerea
10. Cum susține Guangbian proiectele Transformer
11. Întrebări frecvente
12. Concluzie

Schița articolului

• Definiți scopul și structura unui transformator de distribuție de 75KVA.
• Explicați procesul de bază de transformare electromagnetică.
• Discutați despre compatibilitatea despre capacitate, fază și tensiune.
• Examinați materialele și metoda de răcire care influențează fiabilitatea de funcționare.
• Explicați pierderile fără sarcină, pierderile de sarcină, impedanța și curentul de excitație.
• Identificați aplicațiile adecvate și cerințele comune ale proiectului.
• Furnizați o listă practică de selecție și întreținere.
• Răspundeți la întrebările comune privind achizițiile și inginerie.

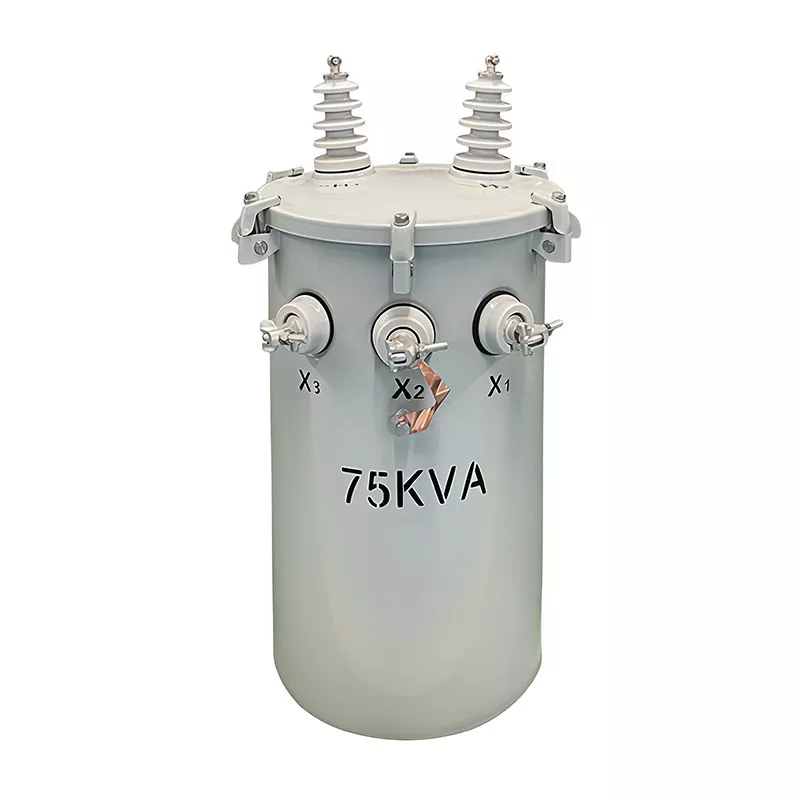

Înțelegerea transformatorului de 75KVA montat pe stâlp

Un transformator montat pe stâlp de 75KVA este un transformator de distribuție destinat reducerii energiei electrice de medie tensiune la o tensiune mai mică, potrivită pentru utilizatorii finali. Spre deosebire de un transformator de substație mare instalat pe o fundație, o unitate montată pe stâlp este poziționată pe un stâlp de utilitate sau pe o structură de distribuție aeriană adecvată. Acest aranjament plasează transformatorul aproape de sarcina electrică minimizând în același timp cerințele de teren.

Termenul75KVAdescrie puterea nominală aparentă a transformatorului. KVA, sau kilovolti-amperi, reprezintă combinația de tensiune și curent pe care transformatorul este proiectat să o suporte. Nu ar trebui interpretat ca o recomandare de a utiliza unitatea în mod continuu la valoarea sa maximă în orice condiție.

În planificarea practică a distribuției, inginerii iau în considerare în mod normal cererea așteptată, diversitatea sarcinii, extinderea viitoare, temperatura ambiantă, armonicile și condițiile de operare înainte de a determina dacă 75KVA oferă o capacitate suficientă. Evaluarea corectă a sarcinii este esențială deoarece atât supraîncărcarea persistentă, cât și supradimensionarea inutilă pot crește costurile ciclului de viață.

Guangbian produce soluții de transformatoare montate pe stâlp de 75KVA pentru diferite cerințe de distribuție, inclusiv configurații de tensiune personalizate pentru piețele internaționale. Produsul este conceput pentru distribuția de energie în exterior și poate fi adaptat conform sistemului electric și specificațiilor proiectului.

Cum funcționează un transformator montat pe stâlp de 75KVA

Principiul de funcționare se bazează pe inducția electromagnetică. Energia electrică intră în înfășurarea primară a transformatorului la o tensiune de distribuție mai mare. Curentul alternativ produce un flux magnetic schimbător în interiorul miezului transformatorului. Acest flux magnetic induce tensiune în înfășurarea secundară.

Raportul dintre înfășurările primare și secundare determină raportul de transformare a tensiunii. Dacă tensiunea primară este semnificativ mai mare decât tensiunea secundară, transformatorul reduce tensiunea în timp ce crește curentul disponibil în funcție de relația de putere și pierderile normale ale transformatorului.

O secvență de operare simplificată poate fi înțeleasă după cum urmează:

1. Electricitatea de medie tensiune intră în înfășurarea primară.
2. Curentul alternativ stabilește fluxul magnetic în miez.
3. Fluxul magnetic induce tensiune în înfășurarea secundară.
4. Înfășurarea secundară furnizează energie electrică de tensiune mai mică.
5. Uleiul de transformator transferă căldura departe de componentele active.
6. Componentele de protecție și monitorizare ajută la funcționarea în siguranță.

Deoarece transformatorul este instalat în aer liber, carcasa sa, sistemul de izolație, etanșarea, rezistența la coroziune și protecția împotriva intemperiilor sunt părți importante ale performanței pe termen lung. Un proiect electric corect din punct de vedere tehnic necesită încă o protecție mecanică și de mediu adecvată.

Capacitate și configurație de fază

Capacitatea este una dintre primele specificații pe care cumpărătorii ar trebui să le verifice, dar trebuie întotdeauna evaluată împreună cu configurația fazei. Un transformator monofazat de 75 KVA este potrivit pentru anumite sisteme de distribuție rezidențiale, de iluminat și comerciale mici, în timp ce echipamentele trifazate sunt selectate în mod normal atunci când rețeaua necesită sarcini trifazate sau putere industrială.

O greșeală importantă este să presupunem că fiecare transformator de 75KVA are caracteristici electrice identice. Evaluarea KVA identifică doar capacitatea. Trebuie de asemenea specificate tensiunea, faza, frecvența, configurația conexiunii, impedanța, nivelul de izolație și standardele aplicabile.

Selectarea tensiunii primare și secundare

Compatibilitatea tensiunii este critică atunci când achiziționați un transformator montat pe stâlp. De exemplu, o configurație proiectată pentru o tensiune de utilitate nu poate fi pur și simplu conectată la o altă rețea fără a confirma că sistemul de izolație, aranjamentul înfășurării, accesoriile și valorile ei sunt adecvate.

O configurație reprezentativă Guangbian 75KVA utilizează un aranjament primar de tensiune de 4160 Grd Y / 2400V și o ieșire secundară de 120/240V. Astfel de valori sunt specifice aplicației și nu trebuie tratate ca specificații universale pentru fiecare transformator de 75KVA.

Pozițiile robinetului pot fi, de asemenea, importante atunci când tensiunea de intrare variază. O configurație de robinet selectată corespunzător permite inginerilor să compenseze anumite condiții de tensiune de alimentare, menținând în același timp o tensiune secundară adecvată. Intervalul exact de robinet trebuie să fie întotdeauna confirmat în raport cu specificațiile proiectului înainte de a comanda.

Miez, înfășurări, izolație și răcire

Eficiența transformatorului și durata de viață depind în mare măsură de materialele active și de calitatea producției. Miezul asigură calea magnetică, în timp ce înfășurările transferă energie electrică între părțile de înaltă tensiune și de joasă tensiune.

Configurația de 75KVA la care face referire Guangbian folosește înfășurări de cupru și oțel siliciu orientat pe granule pentru miez. Cuprul are o conductivitate electrică ridicată și este utilizat pe scară largă acolo unde transferul eficient de curent și performanța termică sunt importante. Oțelul electric orientat spre cereale ajută la reducerea pierderilor magnetice atunci când este prelucrat și asamblat corespunzător.

Unitatea folosește un design cu scufundare în ulei cu răcire ONAN, adică Oil Natural, Air Natural. Uleiul de transformator circulă în mod natural, deoarece absoarbe căldura din miez și înfășurări. Căldura este apoi transferată prin suprafața rezervorului către aerul din jur. Absența pompelor sau ventilatoarelor forțate poate simplifica sistemul de răcire și poate reduce numărul de componente auxiliare.

Cu toate acestea, echipamentele cu scufundare în ulei necesită o atenție deosebită integrității rezervorului, etanșării, bucșelor, stării uleiului și protecției mediului. Inspecția regulată ajută la identificarea scurgerilor, coroziunii, supraîncălzirii sau deteriorarea conexiunilor înainte ca aceste probleme să devină defecțiuni majore.

Parametri importanți de performanță

O fișă tehnică a transformatorului conține mai multe valori care afectează direct performanța de funcționare. Înțelegerea acestor cifre ajută echipele de achiziții să compare produsele mai precis, în loc să se concentreze doar pe prețul de achiziție.

Pierderile mai mici pot contribui la o eficiență mai bună a ciclului de viață, în special pentru transformatoarele care rămân sub tensiune pentru perioade lungi de timp. Acesta este motivul pentru care pierderea fără sarcină merită atenție chiar și atunci când sarcina conectată variază semnificativ pe parcursul zilei.

Impedanța este la fel de importantă pentru proiectarea sistemului. Influențează căderea de tensiune sub sarcină și curentul disponibil în timpul defecțiunilor. Prin urmare, inginerii de protecție ar trebui să utilizeze valoarea de impedanță verificată de producător atunci când coordonează echipamentele de protecție din amonte și din aval.

Unde este folosit un transformator montat pe stâlp de 75KVA

O capacitate de 75 KVA poate satisface o gamă largă de cerințe de distribuție mai mici. Instalarea sa compactă deasupra capului îl face deosebit de util acolo unde disponibilitatea terenului, costul de instalare și apropierea de sarcină sunt considerații importante.

• Comunități rezidențiale:furnizarea de energie electrică de joasă tensiune a grupurilor de locuințe în care cererea calculată este adecvată.
• Electrificare rurală:sprijinirea accesului la energie electrică în zonele în care distribuția aeriană rămâne practică.
• Iluminat stradal si zonal:asigurarea distribuției locale de joasă tensiune pentru rețelele de iluminat.
• Facilități comerciale mici:care deservesc magazine, birouri, clădiri de servicii și alte sarcini electrice moderate.
• Școli și facilități publice:oferind distribuție localizată acolo unde profilul de sarcină se potrivește cu capacitatea transformatorului.
• Aplicații industriale mici:suportarea sarcinilor industriale auxiliare sau cu cerere redusă adecvate.
• Proiecte de infrastructură:furnizarea de transformare localizată a energiei pentru proiectele publice și de utilități selectate.

Aplicația cea mai potrivită depinde de calculul real al sarcinii. Un transformator nu trebuie selectat pur și simplu pentru că 75KVA pare aproape de consumul așteptat. Ar trebui luate în considerare curenții de pornire, sarcinile motorului, cererea sezonieră, factorul de putere, extinderea viitoare și diversitatea sarcinii.

Cum să selectați transformatorul potrivit

Alegerea corectă a transformatorului montat pe stâlp de 75KVA începe cu definirea întregului mediu electric. Următoarea listă de verificare poate ajuta cumpărătorii să evite nepotrivirile costisitoare ale specificațiilor.

1. Calculați sarcina așteptată.Determinați cererea normală, cererea de vârf, cerințele de pornire a motorului și potențiala extindere viitoare.
2. Confirmați tensiunea primară.Potriviți transformatorul la rețeaua de distribuție a utilităților.
3. Confirmați tensiunea secundară.Asigurați-vă că ieșirea se potrivește cu echipamentul conectat și sistemul electric local.
4. Alegeți configurația corectă de fază.Sistemele monofazate și trifazate au cerințe de aplicare diferite.
5. Verificați frecvența.Verificați dacă transformatorul este proiectat pentru frecvența rețelei.
6. Verificați impedanța.Confirmați compatibilitatea cu calculele curentului de defect și coordonarea protecției.
7. Examinați cerințele de izolare.Luați în considerare tensiunea sistemului și condițiile de mediu.
8. Luați în considerare mediul de instalare.Temperatura, umiditatea, altitudinea, vântul, expunerea la sare, praful și coroziunea pot influența cerințele de proiectare.
9. Verificați standardele aplicabile.Asigurați-vă că documentația și testarea transformatorului îndeplinesc cerințele pieței de destinație.
10. Discutați despre personalizare înainte de producție.Un producător ar trebui să confirme parametrii tehnici, mai degrabă decât să se bazeze pe ipoteze.

Considerații privind instalarea și întreținerea

Instalarea corectă este esențială pentru funcționarea fiabilă a transformatorului. Echipamentele montate pe stâlp trebuie să fie susținute de o structură adecvată capabilă să suporte greutatea mecanică și forțele mediului. Degajările electrice, împământarea, conexiunile conductorilor, dispozitivele de protecție și accesul pentru întreținere trebuie de asemenea luate în considerare în conformitate cu cerințele locale aplicabile.

Înainte de punerea sub tensiune, tehnicienii trebuie să verifice informațiile de pe plăcuța de identificare, conexiunile, împământarea, starea izolației, elementele de fixare mecanice, bucșele și componentele de protecție. Procedurile de testare trebuie să respecte specificațiile proiectului și standardele aplicabile.

După punere în funcțiune, inspecțiile de rutină pot ajuta la detectarea problemelor în curs de dezvoltare. Personalul de întreținere trebuie să acorde o atenție deosebită:

• Scurgeri de ulei sau modificări neobișnuite ale nivelului de ulei
• Coroziunea rezervorului, fitingurilor sau feroneriei de montare
• Bucșe deteriorate sau contaminate
• Conexiuni electrice slăbite
• Creștere anormală a temperaturii
• Zgomot sau vibrații neobișnuite
• Semne de supraîncălzire sau decolorare
• Starea conexiunilor de împământare
• Daune cauzate de vreme severă sau impact extern

Transformatoarele cu scufundare în ulei necesită o atenție deosebită controlului scurgerilor. O mică scurgere nu trebuie pur și simplu ignorată, deoarece poate indica deteriorarea unei etanșări, bucșe, suduri, garnituri sau componente ale rezervorului. Investigarea promptă poate reduce riscul de deteriorare a echipamentului, întreruperea serviciului și problemele de mediu.

Cum susține Guangbian proiectele Transformer

Consecvența în fabricație este deosebit de importantă pentru transformatoarele de distribuție, deoarece micile abateri în înfășurare, asamblare a miezului, izolație, etanșare sau testare pot afecta performanța pe termen lung. Guangbian urmează un proces de producție în mai multe etape pentru soluțiile sale de transformatoare montate pe stâlp de 75KVA.

Fluxul de lucru de producție include procesarea miezului, producția de bobinări, fabricarea rezervorului și sudarea, uscare în vid, asamblare, umplere și etanșare cu ulei, testare electrică, inspecție finală și ambalare. Fiecare etapă abordează un aspect diferit al fiabilității transformatorului.

Guangbian oferă, de asemenea, soluții de transformatoare personalizate pentru diferite piețe și sisteme de distribuție. Pentru proiectele care necesită configurații specifice de tensiune, aranjamente de fază, standarde, accesorii sau documentație, cerințele tehnice trebuie confirmate înainte de începerea producției.

Întrebări frecvente

Ce înseamnă 75KVA la un transformator?

75KVA este puterea nominală aparentă a transformatorului. Descrie capacitatea electrică a transformatorului, mai degrabă decât cantitatea de energie pe care o va consuma întotdeauna. Sarcina reală de funcționare depinde de echipamentul conectat, factorul de putere, profilul de sarcină și condițiile sistemului.

Este un transformator de 75KVA potrivit pentru distribuția de energie rezidențială?

Poate fi potrivit pentru distribuția rezidențială atunci când cererea calculată este compatibilă cu capacitatea transformatorului și configurația electrică. Inginerii ar trebui să ia în considerare numărul de consumatori, cererea de vârf, diversitatea, sarcina motorului, echipamentele de încălzire și răcire și potențiala creștere viitoare.

Ce tensiune secundară poate furniza un transformator montat pe stâlp de 75KVA?

Tensiunea secundară nu este determinată doar de valoarea nominală de 75KVA. Trebuie specificat in functie de sistemul electric de destinatie. O configurație Guangbian reprezentativă oferă o ieșire secundară de 120/240V, dar pot fi necesare alte configurații de tensiune pentru diferite piețe.

De ce este folosit cuprul pentru înfășurările transformatorului?

Cuprul oferă o conductivitate electrică ridicată și o performanță termică bună. Aceste proprietăți îl fac un material de înfășurare utilizat pe scară largă pentru transformatoarele de distribuție, unde transferul de curent fiabil și funcționarea eficientă sunt importante.

Ce este răcirea ONAN?

ONAN înseamnă ulei natural, aer natural. Uleiul de transformator circulă în mod natural, deoarece absoarbe căldura din miez și înfășurări, în timp ce căldura este transferată din rezervorul transformatorului în aerul din jur fără pompe sau ventilatoare forțate.

Ce trebuie verificat înainte de a cumpăra un transformator de 75KVA?

Cumpărătorii trebuie să confirme capacitatea nominală, faza, tensiunea primară, tensiunea secundară, frecvența, impedanța, cerințele de izolație, metoda de răcire, mediul de instalare, standardele aplicabile, accesoriile, cerințele de testare și documentația de livrare.

Guangbian poate personaliza un transformator montat pe stâlp de 75KVA?

Guangbian poate oferi soluții de transformatoare personalizate bazate pe cerințele proiectului. Clienții trebuie să furnizeze specificații electrice detaliate și cerințele pieței de destinație, astfel încât echipa de inginerie să poată determina configurația corespunzătoare.

Cum poate fi îmbunătățită durata de viață a unui transformator montat pe stâlp?

Dimensionarea adecvată, instalarea corectă, protecția adecvată, încărcarea corespunzătoare, inspecția regulată, împământarea eficientă și atenția promptă la temperatură anormală, zgomot, scurgeri de ulei sau condiții electrice pot contribui la o funcționare sigură pe termen lung.

Concluzie

Un transformator montat pe stâlp de 75KVA poate fi o soluție eficientă pentru distribuția localizată a energiei de medie până la joasă tensiune atunci când specificațiile sale electrice și mecanice sunt potrivite corect cu proiectul. Instalarea sa deasupra capului poate reduce cerințele de teren, în timp ce un sistem de răcire ONAN cu scufundare în ulei oferă o abordare simplă a gestionării căldurii pentru aplicații în aer liber.

Cu toate acestea, capacitatea singură nu ar trebui să determine niciodată decizia de cumpărare. Tensiunea primară și secundară, configurația fazei, frecvența, impedanța, pierderile, izolația, condițiile de mediu, structura de instalare, protecția și standardele aplicabile influențează dacă un transformator va funcționa fiabil în teren.

Guangbiancombină experiența în fabricarea transformatoarelor cu soluții de produse personalizate pentru diferite rețele de distribuție și aplicații internaționale. De la producția de miez și înfășurare până la fabricarea rezervorului, uscare, umplere cu ulei, testare electrică și inspecție finală, fiecare etapă contribuie la fiabilitatea transformatorului finit.
