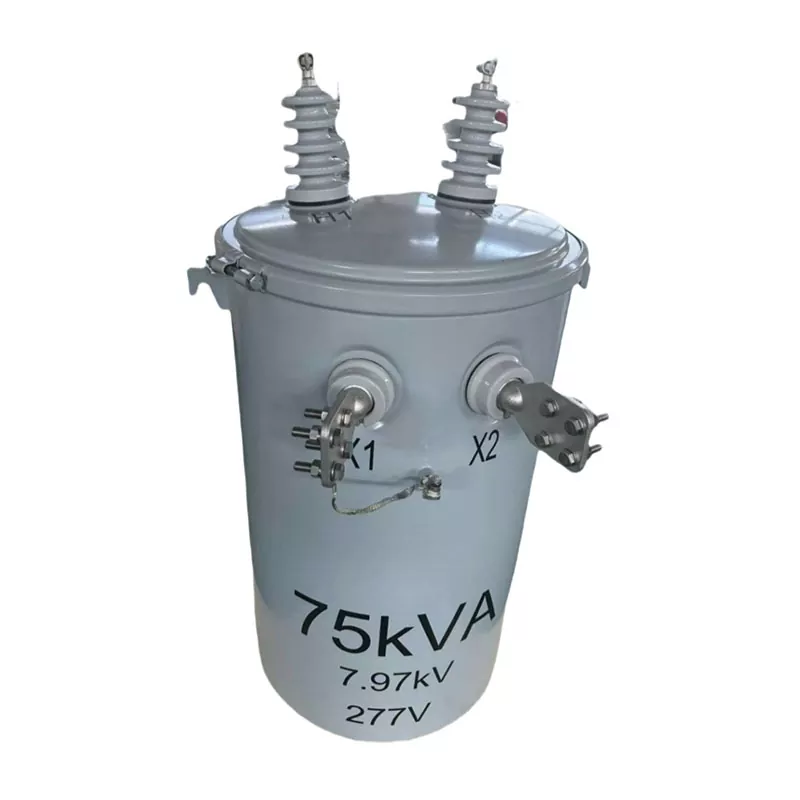

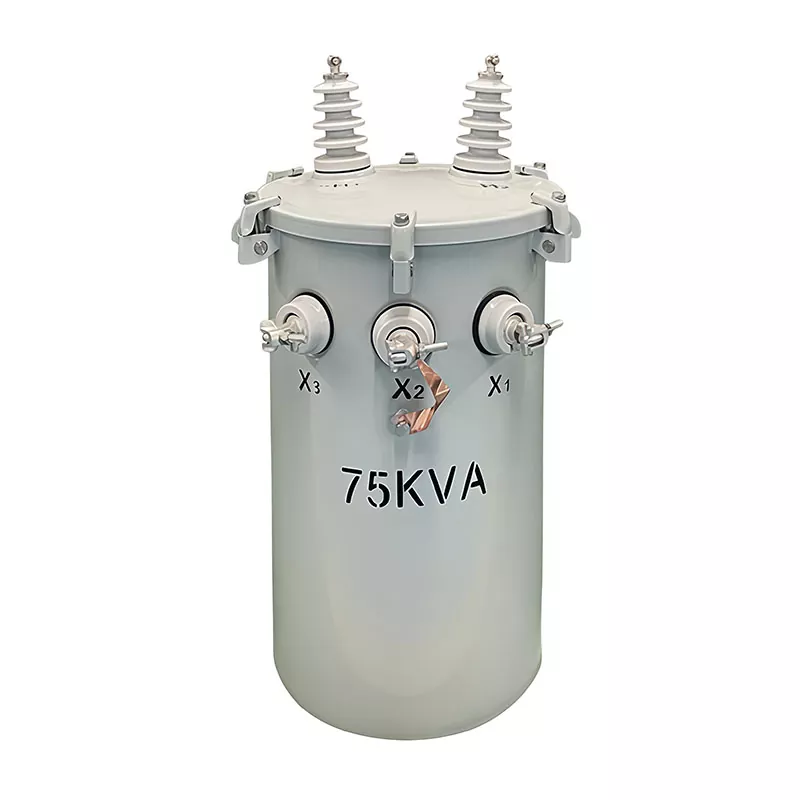

Transformator montat pe stâlp de 75KVA

Transformatorul montat pe stâlp de 75KVA de la Guangbian este proiectat pentru distribuția stabilă a energiei în aer liber în comunități rezidențiale, proiecte de electrificare rurală, parcuri industriale, școli, spitale și unități comerciale. Proiectat cu sisteme avansate de izolare și tehnologie durabilă cu scufundare în ulei, acest transformator oferă o reglare fiabilă a tensiunii, pierderi reduse de putere și durată lungă de viață în diferite condiții de mediu.

În calitate de producător profesionist de transformatoare din China, cu peste 20 de ani de experiență, Guangbian este specializată în producerea de transformatoare de înaltă calitate montate pe stâlpi sub 35KV pentru clienți din Africa, Asia de Sud-Est, Asia Centrală, America de Sud și Orientul Mijlociu.

Ce este un transformator montat pe stâlp de 75KVA?

Un transformator montat pe stâlp de 75KVA este un transformator de distribuție compact cu scufundare în ulei instalat direct pe stâlpii de utilitate pentru a reduce energia electrică de medie tensiune în energie de joasă tensiune, potrivită pentru case, clădiri comerciale și aplicații industriale mici.

Acest tip de transformator este utilizat pe scară largă deoarece oferă:

● Distribuție eficientă a energiei

● Instalare și întreținere ușoară

● Ocuparea redusă a terenului

● Rezistenta excelenta la intemperii

● Funcționare stabilă pe termen lung

Transformatorul Guangbian 75KVA este fabricat conform standardelor internaționale de transformator și poate fi personalizat pentru diferite sisteme de rețea și cerințe de tensiune.

Capacitate și fază

Începeți cu „75KVA, monofazat” în partea de sus a fișei de date a transformatorului. KVA înseamnă kilovolt-amperi - o măsură a puterii aparente. 75KVA este sarcina maximă pe care o poate suporta această unitate. Cuvânt cheie: „se poate descurca”, nu „trebuie să alerge la”. În practică, mențineți sarcina în jur de 80% din capacitatea nominală. Aceasta prelungește semnificativ durata de viață a transformatorului.

Un transformator monofazat are o fază de intrare și o fază de ieșire. Se potrivește zonelor rezidențiale, iluminatului stradal și micilor configurații comerciale. Unitățile trifazate, pe de altă parte, deservesc fabrici și clădiri de birouri unde este necesară o putere industrială de 380 V.

Parametrii de tensiune

Tensiune primara: 4160 Grd Y / 2400V

Aceasta vă spune la ce se poate conecta partea de înaltă tensiune. „Grd Y” înseamnă conexiune în Y cu împământare – neutrul este legat de pământ. 4160V este tensiunea linie la linie, 2400V este linie la neutru. Aceasta este o evaluare comună în sistemele de distribuție din America de Nord, motiv pentru care veți vedea adesea transformatoare de 4160v listate în specificațiile pentru piețele de export.

Comutatorul are 5 poziții: +2,5%, 0%, -2,5%, -5%, -7,5%. Când tensiunea de intrare fluctuează, puteți regla robinetul pentru a menține ieșirea stabilă. Poziția B sau 2 marchează setarea nominală.

Tensiune secundară: 120/240V

Aceasta este partea de ieșire de joasă tensiune. Un transformator monofazat furnizează de obicei 120V sau 240V. Ieșirea de 240 V face față sarcinilor mai mari, cum ar fi unitățile AC și încălzitoarele de apă. Partea de 120V? Asta pentru lumini și prize de perete. Cu ambele tensiuni într-o singură unitate, nu aveți nevoie de o configurație separată.

Materiale și manopera

Material bobinaj: cupru

Cuprul conduce mai bine decât aluminiul, așa că funcționează mai rece și irosește mai puțină energie. Construim cu cupru la unitatea din China din GUANGBIAN - costă mai mult în avans, dar fiabilitatea pe termen lung merită.

Miez: Oțel siliconic orientat pe cereale

Oțelul siliconic este ceea ce face ca transformatorul să funcționeze magnetic. „Orientat pe cereale” înseamnă doar că cristalele se aliniază într-o singură direcție - acest lucru reduce pierderile magnetice. Rezultat? Pierderile fără sarcină rămân scăzute, iar eficiența crește.

Metoda de racire: ONAN

ONAN = ulei natural, aer natural. Uleiul se mișcă singur, trăgând căldură din miez și înfășurări. Fara pompe. Fără fani. Mai puține lucruri de eșuat. Pentru o unitate montată pe stâlp, în mijlocul nimicului, acest tip de simplitate contează.

Măsuri de eficiență

Pierdere în gol: ≤225W | Pierdere de sarcină: ≤750W | Impedanță: ≤2,5%

Pierderea fără sarcină este ceea ce atrage transformatorul doar stând acolo, alimentat, dar descărcat. 225 de wați este destul de scăzut. Pierderea de sarcină are loc la capacitate maximă — 750 W este normal pentru această clasă de mărime. Impedanța, în jur de 2,5%, afectează reglarea curentului de scurtcircuit și a tensiunii.

Curentul de excitare ≤2,5% vă spune că calitatea miezului este solidă. Nu este nevoie de multă putere pentru a magnetiza. Acestea sunt numerele pe care le veți găsi pe fiecare fișă tehnică a transformatorului GUANGBIAN - producăm în China și testăm fiecare unitate înainte de a părăsi fabrica.

Standarde de certificare

Seria IEEE C57.12, ANSI C57.12.20

IEEE C57 este standardul tehnic pentru transformatoare de la Institutul de Ingineri Electrici și Electronici. ANSI este Institutul Național American de Standarde. Când o unitate le îndeplinește pe ambele, știți că metodele de proiectare și testare sunt la standardul internațional.

Citirea unei fișe de date a transformatorului necesită ceva practică, dar este o abilitate de bază pentru achiziții. Mai ai întrebări? Luați legătura cu echipa tehnică a lui GUANGBIAN. Producem în fabrica noastră din China și vă putem ghida printr-un proces de selecție individual.

Fabrica noastră

Atelier de tablă

Atelier de bobinare folie

Atelier de bobinaj

Atelier cuptor de bobinare

Atelier de montaj transformatoare

Atelier de punere în funcțiune a transformatoarelor

Procesul de fabricație

Producția fiecărui transformator montat pe stâlp de 75KVA urmează proceduri stricte de fabricație:

● Tăierea și stivuirea miezului transformatorului

● Productie bobinaj

● Fabricarea si sudarea rezervoarelor

● Proces de uscare în vid

● Ansamblu transformator

● Umplerea și etanșarea cu ulei

● Testarea performantelor electrice

● Inspecție finală și ambalare

Acest sistem de producție integrat ajută Guangbian să mențină calitatea constantă a produsului și competitivitatea costurilor.
