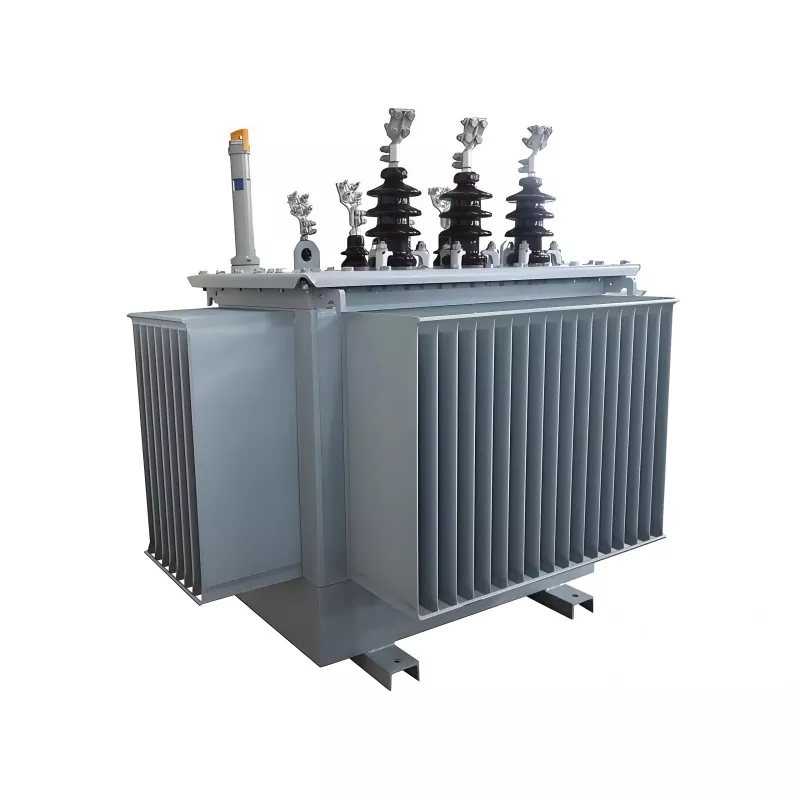

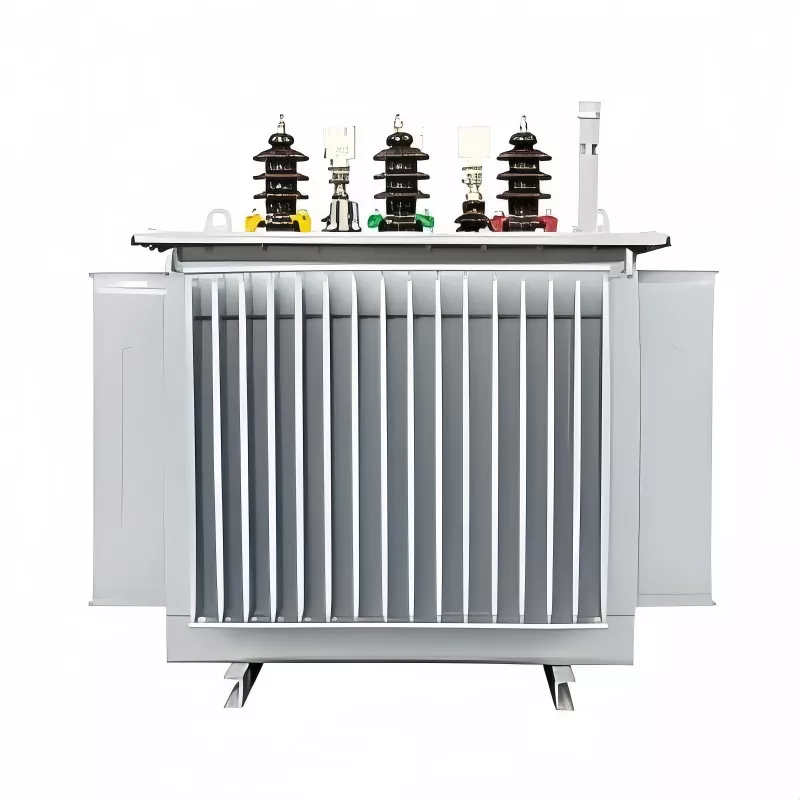

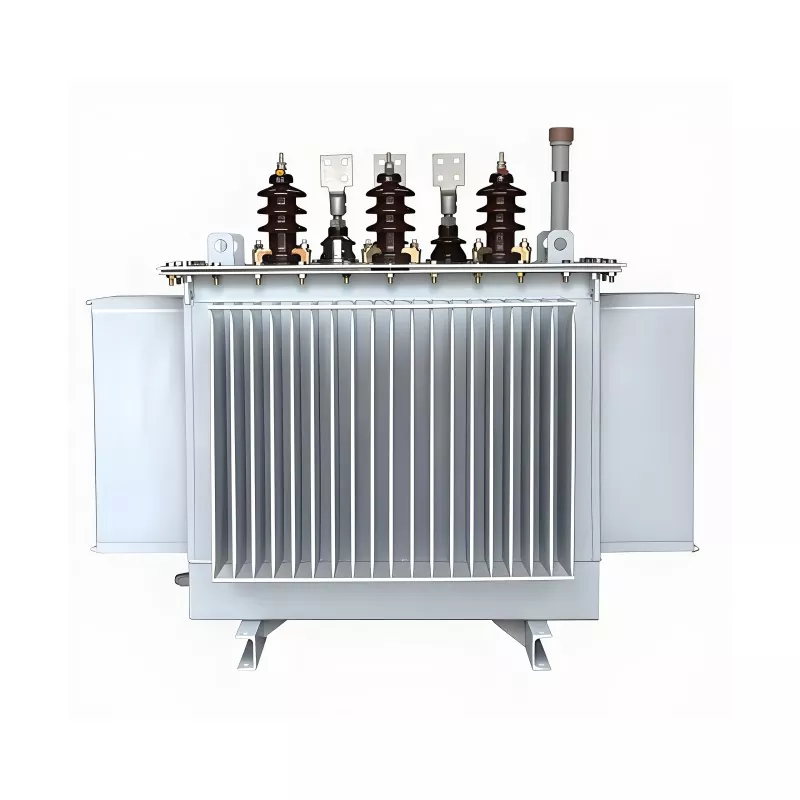

Transformator trifazat immers în ulei de 100KVA 20KV

Acest transformator trifazat immers în ulei de 100KVA 20KV, produs în China de GUANGBIAN, se remarcă datorită grupului său de conexiune Yzn5. Este o configurație de conexiune în care înfășurarea de înaltă tensiune adoptă o conexiune în stea (conexiune Y), înfășurarea de joasă tensiune utilizează o conexiune în zig-zag (derivată din conexiunea delta), punctul neutru de pe partea de joasă tensiune este extras, iar relația de fază dintre înfășurările de înaltă și joasă tensiune este identificată folosind "metoda ceasului".

Acest transformator trifazat este utilizat de clienții noștri în atelierele de mașini-unelte de precizie care solicită o calitate ridicată a sursei de alimentare, servind la reducerea defecțiunilor echipamentelor cauzate de interferența armonică.

Este de obicei instalat în:

Sisteme industriale de distribuție a energiei

Proiecte de electrificare rurală

Substații mici

Infrastructura si santiere

Rețele electrice comerciale și de utilități

În comparație cu transformatoarele de tip uscat, transformatoarele cu scufundare în ulei oferă o performanță de răcire mai bună și o rezistență mai mare la suprasarcină, făcându-le mai potrivite pentru aplicații în aer liber și pentru sarcini grele.

Caracteristici cheie și avantaje

1. Performanță stabilă în sistemele de medie tensiune de 20KV

Proiectat pentru rețele de distribuție de 20KV, asigurând o conversie stabilă a tensiunii și o funcționare fiabilă chiar și în condiții fluctuante ale rețelei. Îmbunătățește stabilitatea generală a sistemului de alimentare și protecția echipamentului.

2. Eficiență ridicată cu pierderi reduse de energie

Designul optimizat al miezului și al înfășurării reduce semnificativ pierderile în gol și pierderile de sarcină, contribuind la reducerea consumului de energie pe termen lung și a costurilor operaționale.

3. Răcire cu scufundare în ulei pentru o disipare puternică a căldurii

Sistemul de răcire cu scufundare în ulei ONAN asigură îndepărtarea eficientă a căldurii, susținând funcționarea continuă la sarcină completă și extinzând durata de viață a izolației.

4. Rezistență ridicată la suprasarcină și la scurtcircuit

Construit pentru medii industriale, rezistă la supratensiunile de pornire a motorului și stresul de scurtcircuit, asigurând o funcționare sigură și stabilă în condiții de sarcină mare.

5. Structură compactă, instalare ușoară

Design care economisește spațiu, cu instalare simplă și cerințe reduse de întreținere, făcându-l potrivit atât pentru proiecte de distribuție a energiei noi, cât și de modernizare.

Parametrul produsului

Cerințe de mediu de operare

1. Interval de temperatură

◦ Funcționare standard: -25℃ ~ 45℃

◦ Temperatura ambiantă nu trebuie să depășească 40℃ pentru funcționare continuă pe termen lung (pentru a asigura răcirea ONAN eficienta).

2. Umiditatea relativă

◦ Maximum 95% (la temperatura ambiantă de 25℃)

3. Altitudine

◦ Adaptare standard: ≤1000m deasupra nivelului mării

◦ Personalizare la mare altitudine: ≤3000m (cu izolație îmbunătățită și disipare optimizată a căldurii, opțional).

4. Locul de instalare

◦ În interior sau în exterior (instalarea în exterior necesită grad de protecție IP23, opțional; IP20 implicit pentru interior).

- Stați departe de surse de praf și gaze inflamabile, explozive, corozive.

◦ Fără vibrații severe (accelerarea vibrațiilor ≤0,1 g) sau impact mecanic.

5. Condiție de ventilație

◦ Spațiu de ventilație adecvat: ≥0,5 m spațiu liber în jurul transformatorului pentru circulația naturală a aerului (critic pentru răcire ONAN).

◦ Evitați spațiile închise fără flux de aer pentru a preveni supraîncălzirea.

6. Mediul rețelei electrice

◦ Compatibilitate cu frecvența: 50Hz / 60Hz adaptabil la dublă frecvență.

◦ Fluctuația tensiunii: ≤±5% din tensiunea nominală de intrare (20KV) pentru a asigura o funcționare stabilă.

Ce probleme rezolvă?

În sistemele reale de distribuție a energiei, defecțiunea echipamentului este adesea cauzată de tensiune instabilă, suprasarcină și acumulare de căldură.

Acest transformator este conceput pentru a rezolva:

● Instabilitate de tensiune în rețelele de medie tensiune de 20KV

● Impact frecvent la pornirea motorului în sistemele industriale

● Probleme de supraîncălzire în timpul funcționării continue

● Pierderi de energie în distribuția de energie pe termen lung

● Performanță nesigură în medii dure exterioare

Prin abordarea acestor probleme la nivel de sistem, asigură furnizarea de energie stabilă și eficientă în aplicațiile solicitante.

Fabrica noastră

Atelier de tablă

Atelier de bobinare folie

Atelier de bobinaj

Atelier cuptor de bobinare

Atelier de montaj transformatoare

Atelier de punere în funcțiune a transformatoarelor

De ce să alegeți un transformator cu scufundare în ulei?

În comparație cu transformatoarele de tip uscat, transformatoarele cu scufundare în ulei oferă:

● Performanță mai bună de disipare a căldurii

● Capacitate de suprasarcină mai mare

● Durată de viață operațională mai lungă

● Performanță mai stabilă sub sarcină grea

Pentru sistemele de distribuție de 20KV, designul cu scufundare în ulei este adesea soluția preferată pentru aplicații în aer liber și industriale.

Controlul calității și asigurarea producției

Fiecare transformator este fabricat conform procedurilor stricte de control al calității pentru a asigura performanță stabilă și conformitatea cu siguranța.

Testarea include:

● Testare de rutină a performanței electrice

● Testarea rezistentei izolatiei

● Test de creștere a temperaturii

● Testarea pierderilor de sarcină și fără sarcină

● Evaluarea rezistenţei la scurtcircuit

Producția respectă standardele internaționale pentru a asigura fiabilitatea pe piețele globale.

Întreținere și durată de viață

Transformatorul trifazat immers în ulei de 100KVA 20KV este proiectat pentru cerințe reduse de întreținere. Cu o instalare adecvată și o inspecție periodică, durata de viață poate depăși 20-25 de ani.

Întreținerea recomandată include:

● Verificări regulate ale stării uleiului

● Verificarea conexiunii terminalelor

● Monitorizarea temperaturii

● Curățarea componentelor externe

FAQ

1. Acest transformator poate funcționa continuu timp de 24 de ore?

Da, este proiectat pentru funcționare continuă în condiții de sarcină nominală.

2. Transformatorul de 100KVA este potrivit pentru instalare în exterior?

Da, transformatoarele imersate în ulei sunt potrivite atât pentru medii interioare, cât și pentru exterior.

3. Poate fi personalizată tensiunea?

Da, tensiunile primare și secundare pot fi personalizate în funcție de cerințele proiectului.

4. Care este principalul avantaj al compatibilității sistemului de 20KV?

Permite integrarea stabilă în rețelele de distribuție de medie tensiune cu pierderi de transport reduse.

Transformatorul trifazat immers în ulei de 100KVA 20KV este o soluție fiabilă și eficientă pentru sistemele de distribuție a energiei de medie tensiune. Cu capacitatea sa puternică de suprasarcină, designul cu pierderi reduse de energie și structura durabilă de răcire cu scufundare în ulei, oferă performanțe stabile pe termen lung pentru aplicații industriale și de utilități din întreaga lume.
