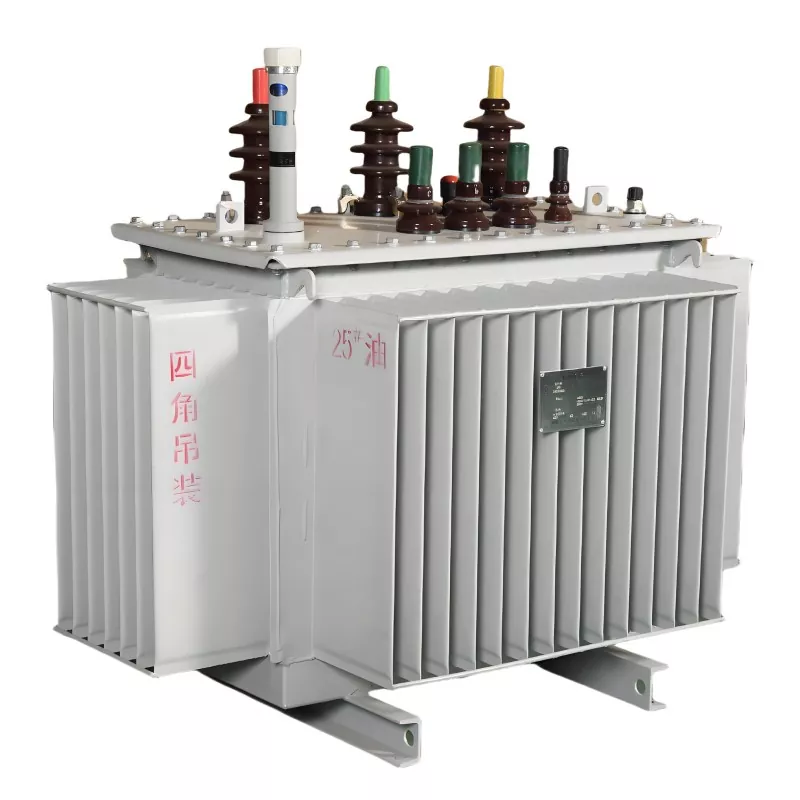

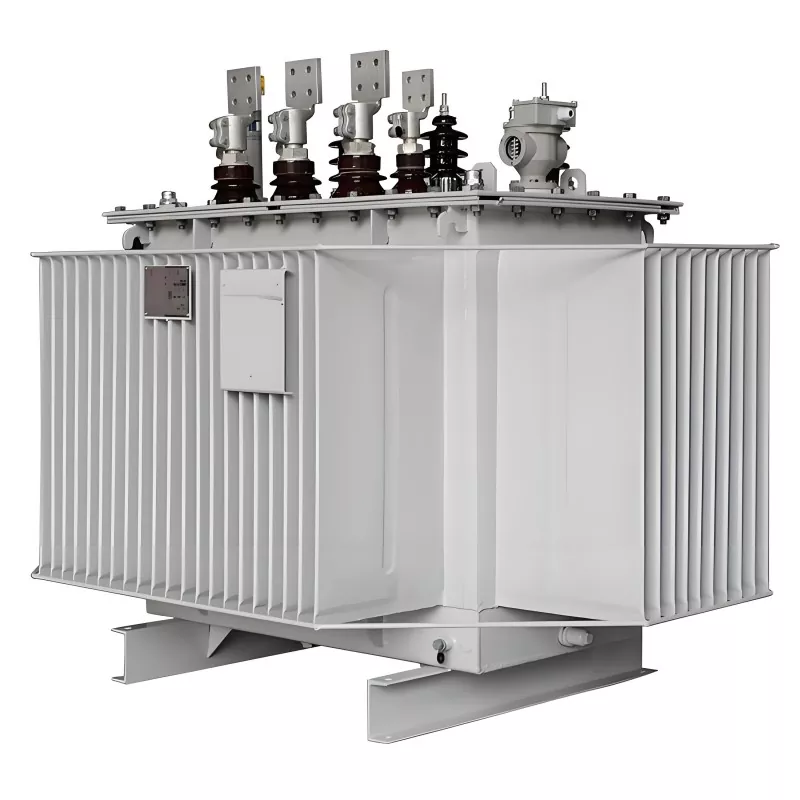

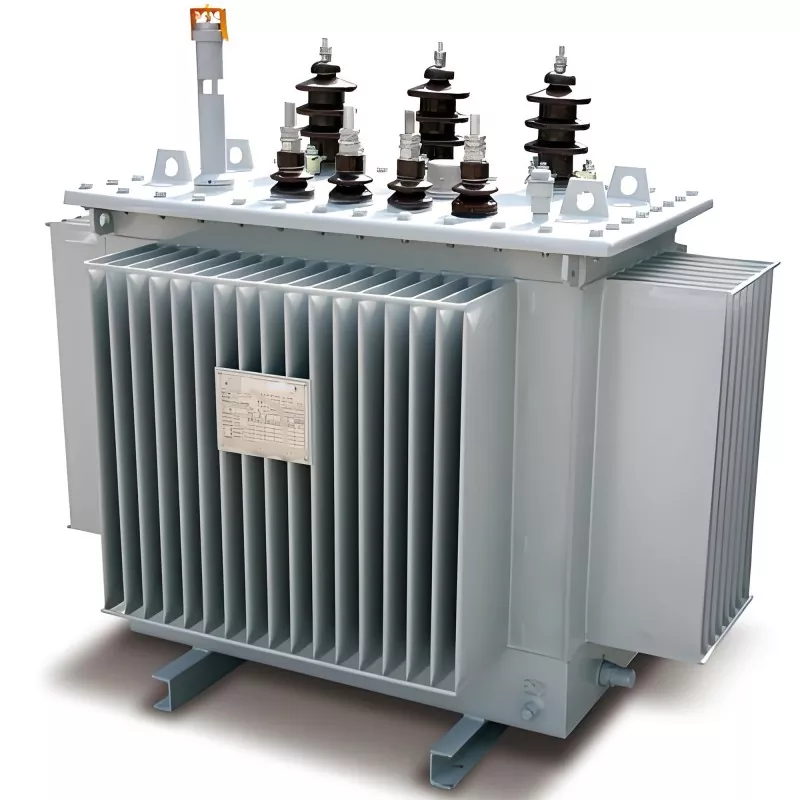

Transformator de funcționare în paralel

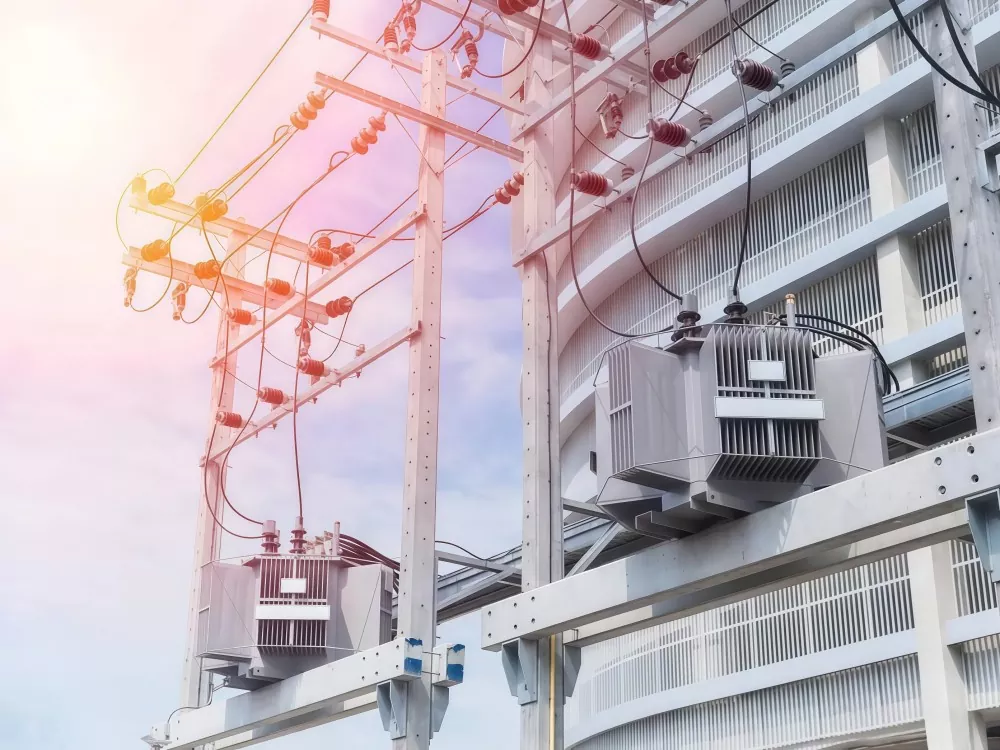

Un transformator de funcționare în paralel se referă la modul de funcționare în care două sau mai multe transformatoare sunt conectate la aceeași magistrală electrică și furnizează o sarcină comună simultan după îndeplinirea unor condiții electrice specifice.

Obiectivele principale sunt:

Creșteți capacitatea de alimentare

Îmbunătățiți fiabilitatea sistemului

Îmbunătățiți flexibilitatea operațională

Reduceți riscul de suprasarcină la un singur transformator

Această configurație este utilizată pe scară largă în substații, sisteme de alimentare industriale, centre de date și unități de producție la scară largă.

Avantaje

(1) Fiabilitate îmbunătățită a puterii

Dacă un transformator se defectează, alții pot continua să furnizeze energie.

(2) Extindere flexibilă a capacității

Pot fi adăugate transformatoare suplimentare pe măsură ce cererea de sarcină crește.

(3) Eficiență operațională mai mare

Transformatoarele pot fi pornite/oprite în funcție de condițiile de sarcină, reducând pierderile fără sarcină.

(4) Întreținere mai ușoară

Transformatoarele individuale pot fi întreținute fără oprirea completă a sistemului.

(5) Optimizarea costurilor

Evită necesitatea unei singure investiții în transformator de mare capacitate.

Potrivirea grupului vectorial

Cea mai critică regulă pentru funcționarea în paralel a transformatorului? Potriviți grupurile dvs. de vectori.

Grupurile de vectori descriu conexiunile de înfășurare folosind litere și numere — Dyn11, Yyn0, de exemplu. Prima scrisoare: configurarea înfășurării de înaltă tensiune. A doua literă: partea de joasă tensiune. Numărul arată deplasarea de fază în pași de 30 de grade.

De ce contează?

Puneți două transformatoare cu grupuri de vectori diferite în paralel, iar tensiunile lor secundare nu se vor alinia corect. Chiar și un decalaj de fază de 30 de grade creează curenți de circulație între unități. Acești curenți curg prin înfășurări, dar transportă sarcină utilă zero. Rezultat: supraîncălzire, energie irosită.

Detectăm această problemă în mod regulat la fabrica noastră GUANGBIAN din China. Clienții presupun oricare două transformatoare pot alerga împreună - nu este adevărat. Sincronizarea transformatorului începe aici. Sări peste această verificare și conectarea în paralel a transformatoarelor creează mai multe probleme decât rezolvă.

Exemplu: o unitate Dyn11 nu va funcționa în paralel cu un transformator Yyn0. Diferența de fază provoacă circulație severă curenti — nici o cale de ocolire.

Sfaturi practice

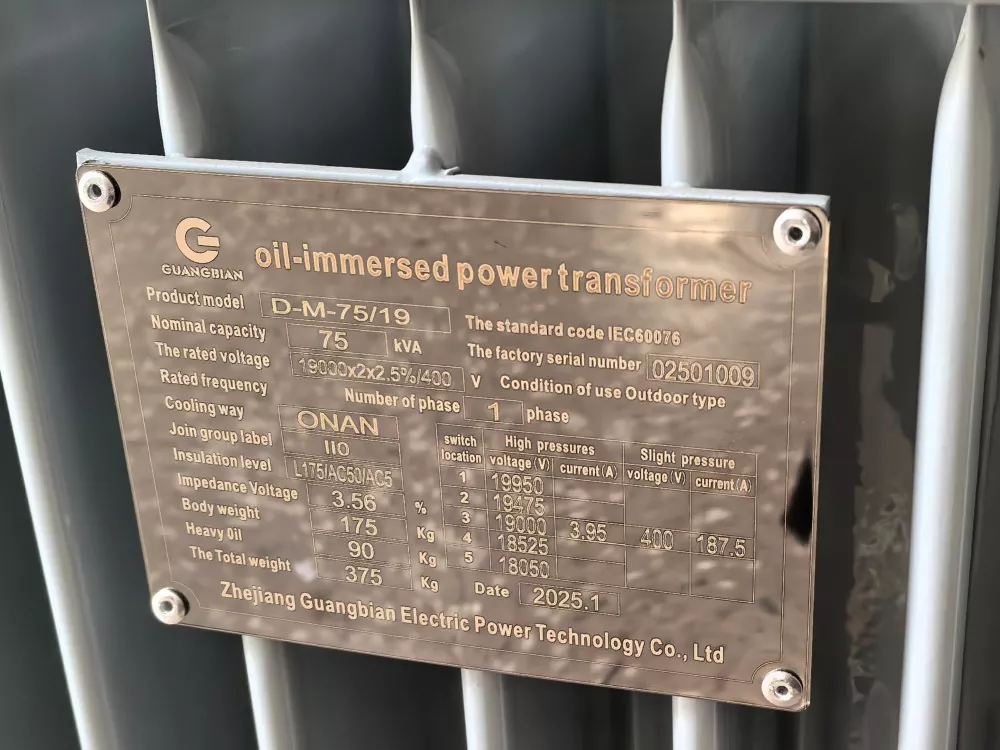

Înainte de a cumpăra un al doilea transformator pentru transformatorul de funcționare în paralel, verificați grupul de vectori al unității existente. Scrieți-l în specificațiile dvs. de achiziție. Când selectați echipamente noi, specificați în mod explicit grupul de vectori care se potrivesc. Compatibilitatea nu este opțională.

La fabrica noastră GUANGBIAN, am văzut clienți din China comandând transformatoare fără a verifica acest lucru detaliu. Apoi sună, întrebându-se de ce partajarea încărcării transformatorului a eșuat. Nu sări peste elementele de bază.

Potrivirea impedanței

Transformatoarele au nevoie de valori similare de impedanță - de obicei cu 10% unul față de celălalt - pentru o distribuție corectă a sarcinii. Impedanța, afișată ca procent, determină căderea de tensiune la sarcină maximă.

Dacă o unitate are o impedanță semnificativ mai mare, aceasta suportă mai puțină sarcină. Celălalt lucrează mai mult, se fierb mai mult, se uzează mai repede. Producătorii de transformatoare ca noi verifică întotdeauna compatibilitatea cu impedanța atunci când sfătuiesc pe configurații de funcționare cu transformatoare multiple.

Cum afectează impedanța partajarea încărcării?

Luați două transformatoare cu valori diferite de impedanță:

Transformator	Impedanta	Rezultatul de partajare a încărcării
Unitatea A	6%	Ia mai mult decât cota sa
Unitatea B	8%	Funcționează sub capacitate

Transformatorul cu impedanță mai mică atrage în mod natural mai mult curent. Este fizica de bază. Rezultatul? O unitate funcționează ore suplimentare, în timp ce celălalt abia contribuie - nici una dintre situații nu funcționează bine pe termen lung.

Obținerea corectă a meciului

Când este posibil, cumpărați transformatoare de la același producător, proiectate pentru transformatoare de funcționare în paralel. Unitățile din același lot de producție au, de obicei, toleranțe de impedanță mai strânse. Diferiți producători? Specificați potrivirea valorilor de impedanță în mod clar în documentele de achiziție.

Noțiuni de bază privind partajarea încărcării

Transformatoarele potrivite distribuie sarcina proporțional cu valorile lor nominale. O unitate de 1000 kVA asociată cu o unitate de 500 kVA ar trebui împărțiți încărcarea aproximativ 2:1 — așa funcționează partajarea încărcării transformatorului când specificațiile se aliniază.

Pentru clienții care construiesc sisteme de operare cu transformatoare multiple, GUANGBIAN-ul nostru fabrica din China execută aceste verificări ca practică standard. Verificarea specificațiilor înainte de instalare minute. Reparați o bancă de transformatoare paralele care nu se echilibrează? Asta durează mult mai mult.

Factori care afectează partajarea sarcinii

Valori de impedanță: Unitățile cu impedanță mai mică preiau în mod natural mai multă sarcină electrică. Acest lucru este fundamental pentru modul de transformare partajarea sarcinii funcționează.
Poziția comutatorului de robinet: diferite setări de robinet schimbă raportul de tensiune, care, la rândul său, afectează modul în care curentul se împarte între unități.
Calitatea conexiunii: contactele proaste - indiferent dacă sunt slăbite sau rezistive - obligă distribuția curentului și dezechilibrează configurația paralelă.
Efecte ale temperaturii: Temperatura de funcționare modifică ușor impedanța. De aceea, monitorizarea consecventă dă roade.

Monitorizarea distribuției sarcinii

Puneți senzori de curent pe partea secundară a fiecărui transformator pentru a vedea exact câtă sarcină suportă fiecare. Verificați citiri în mod regulat - ambele unități trebuie să rămână în limitele lor nominale. Iată ce trebuie să urmăriți: dacă o unitate urcă peste 85% din capacitate, în timp ce celălalt rămâne sub 60%, ceva este în neregulă și merită investigat. O mulțime de plante se configurează alarme la aceste praguri. La GUANGBIAN, sfătuim clienții să adopte această abordare atunci când implementează paralel configurațiile transformatorului - identificarea neregulilor în avans bate urmărirea problemelor mai târziu.

Coordonarea Sistemului de Protecție

Funcționarea transformatoarelor în paralel înseamnă că schema dumneavoastră de protecție trebuie să funcționeze pe două niveluri: defecțiuni individuale ale unității și probleme de sistem mai largi. Alegerea unui producător care primește acest lucru contează mai mult decât ați putea crede. Echipa noastră de ingineri la GUANGBIAN lucrează direct cu clienții pentru a construi configurații de protecție care mențin băncile de transformatoare de încredere — indiferent dacă este vorba de o instalare proaspătă sau de modernizare a echipamentelor mai vechi.

Dispozitive de protecție esențiale

Protecție diferențială: Captează defecțiunile interne care se dezvoltă în interiorul înfășurărilor sau miezului transformatorului.

Protecție la supracurent: prima ta linie împotriva scurtcircuitelor din aval și a sarcinilor care rulează prea mult timp prea mult timp.

Protecție împotriva defecțiunii la pământ: în momentul în care curentul părăsește traseul dorit și se îndreaptă către pământ, această protecție se activează.
Breaker Failure Protection: O alternativă care contează - în cazul în care protecția principală pierde apelul, acest strat secundar preia slăbirea și izolează defecțiunea.

Provocări de coordonare

Funcționarea transformatoarelor în paralel înseamnă că o singură defecțiune nu ar trebui să distrugă întreaga configurație. Logica de protecție trebuie să scoateți în evidență actorul rău în timp ce îl lăsați pe soldatul bun al unității. Asta necesită coordonare: întrerupătorul cel mai apropiat de problemele trebuie să acționeze înainte ca ceva în amonte să fie implicat.

Reglaje de setare

Setările de protecție trebuie să țină cont de curentul normal de circulație în timpul funcționării. Setați-le prea sensibile și te vei confrunta cu excursii neplăcute. Setați-le prea sus, iar defecțiunile reale ar putea trece fără a declanșa protecția. Găsirea echilibrului corect necesită experiență - lucru la care lucrează echipa noastră de ingineri de la fabrica GUANGBIAN din China zilnic cu clienții.

Probleme comune și soluții

Curent de circulație

Problemă: Transformatoarele schimbă curent între ele chiar și fără sarcină externă conectată.
Soluție: Verificați dacă configurațiile grupului de vectori sunt în armonie și că valorile impedanței corespund. Calculați pe baza valorile nominale reale ale transformatoarelor dvs. — curentul de circulație care depășește 5-10% din cifra nominală înseamnă ceva în configurație nu este în regulă.

Dezechilibru de încărcare

Problemă: Un transformator preia în mod regulat mai multă sarcină decât ar trebui.
Soluție: Uitați-vă la împerecherea impedanței, setările de atingere și cât de solide sunt conexiunile. Instalarea reactoarelor în serie poate împinge despicarea înapoi spre egal.

Declanșarea neplăcută

Problemă: Deplasările au loc în timpul funcționării zilnice, în special atunci când sarcinile se schimbă.
Soluție: Verificați din nou dacă schema de protecție este configurată pentru o coordonare adecvată. Nu uita de energizare aprindere — acel vârf scurt poate atinge curentul normal de 8-12 ori.

Cele mai bune practici de instalare

Respectați acești pași atunci când montați sistemul:
Potriviți lungimea cablului și specificațiile pe toate liniile paralele
Strângeți fiecare conexiune conform specificațiilor - nu ghiciți
Testați configurația grupului de vectori înainte de a aplica puterea
Rulați un test monitorizat de partajare a sarcinii înainte de transferul complet
Păstrați o evidență scrisă a setărilor și a datelor de testare pentru referință ulterioară

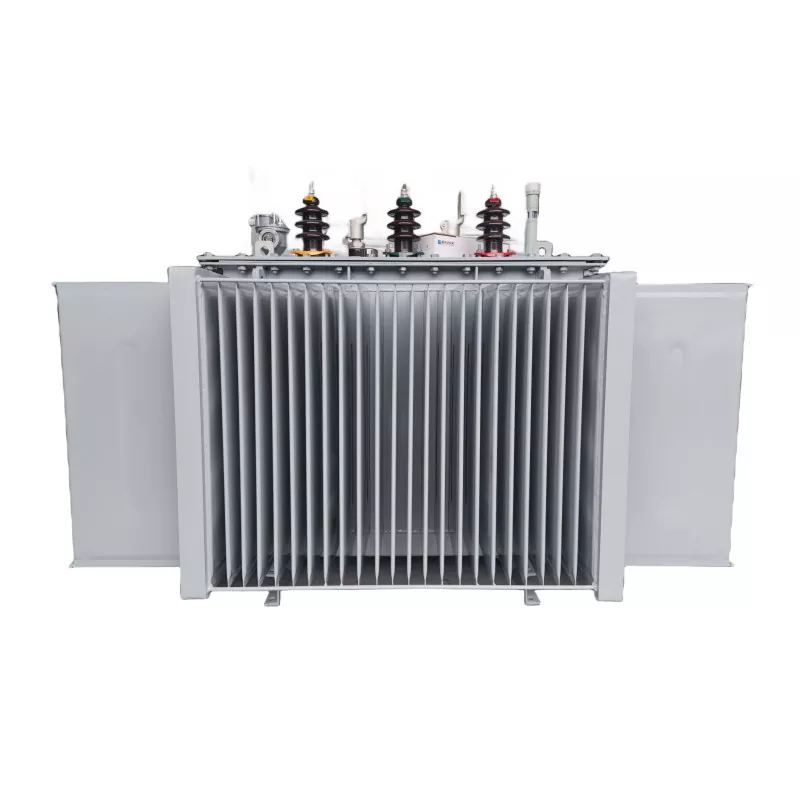

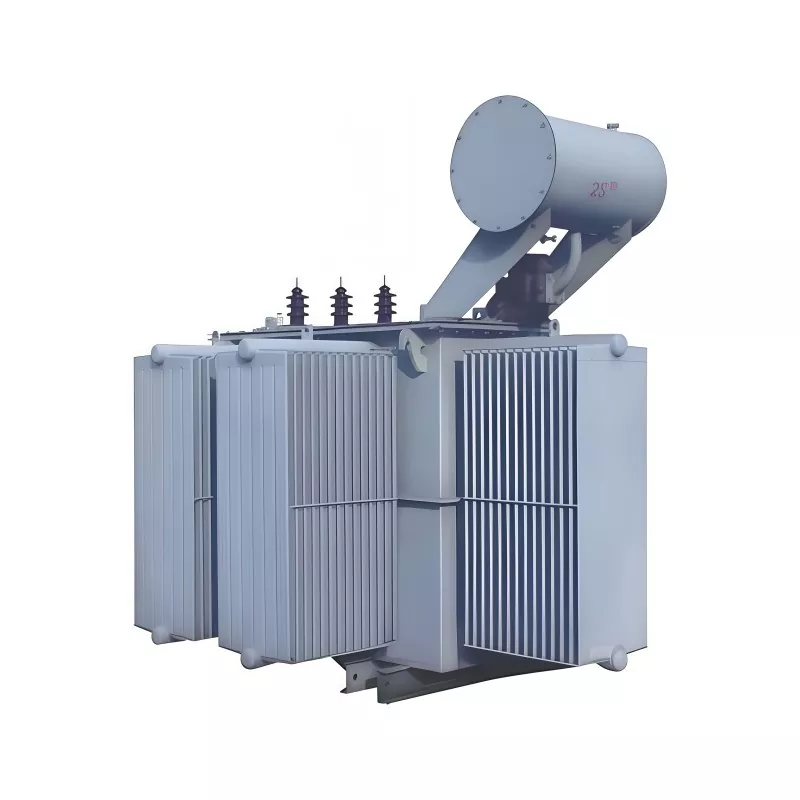

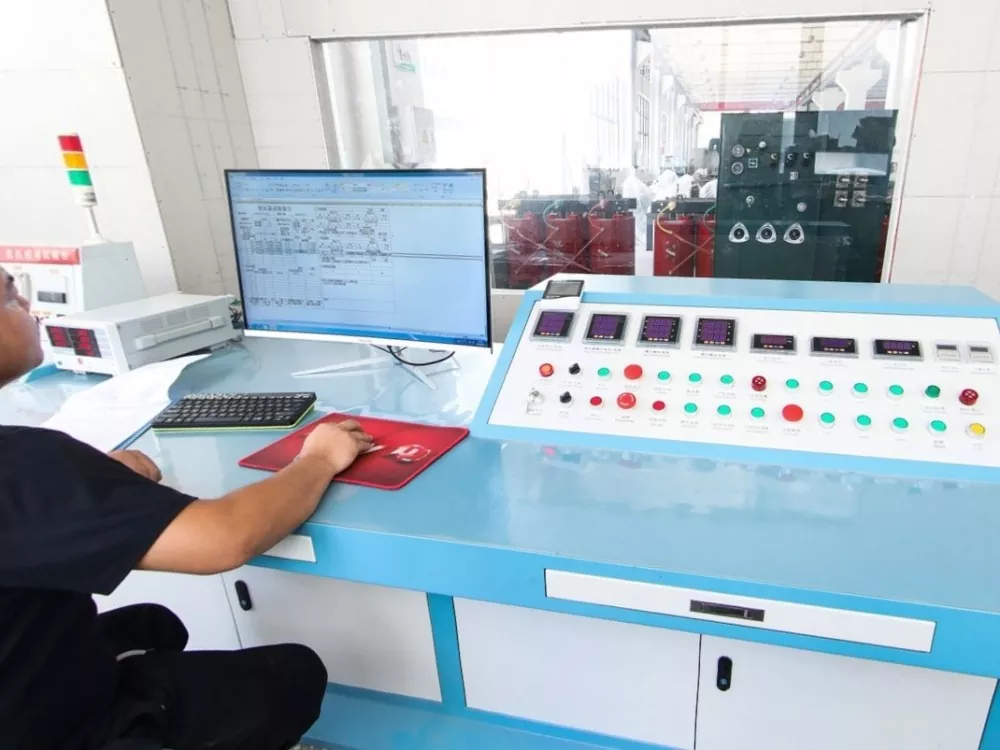

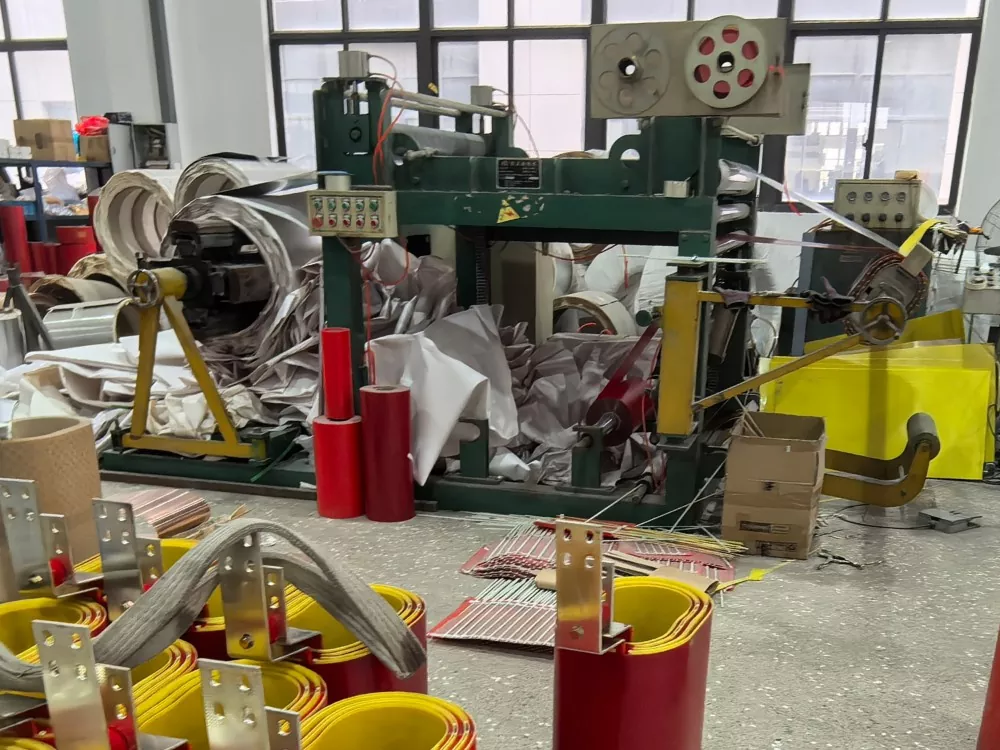

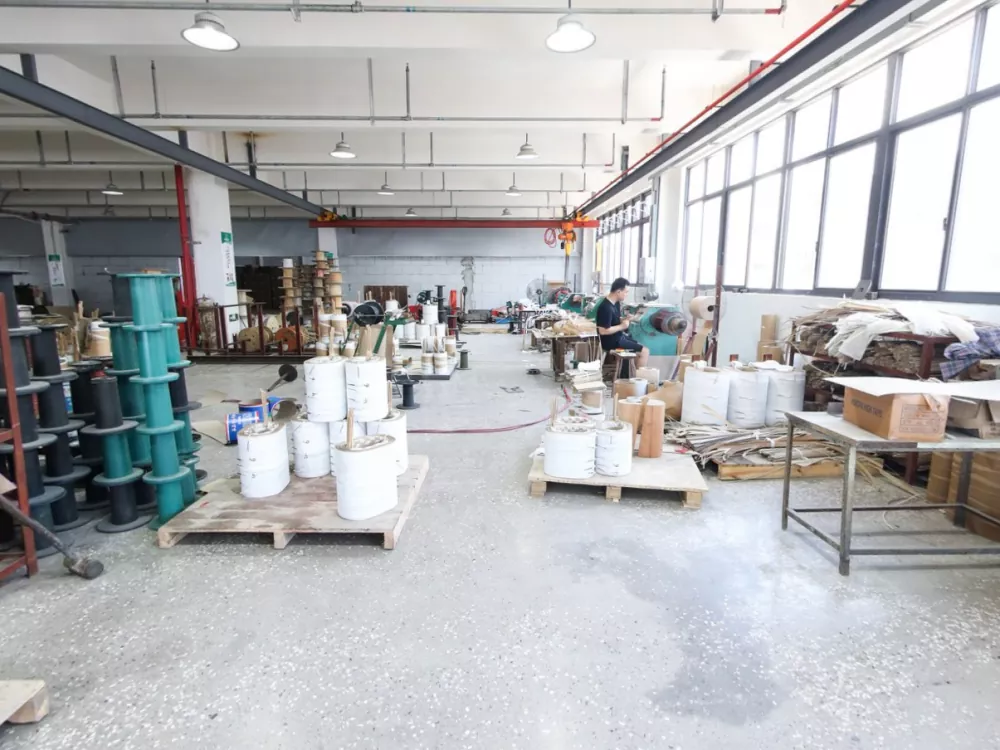

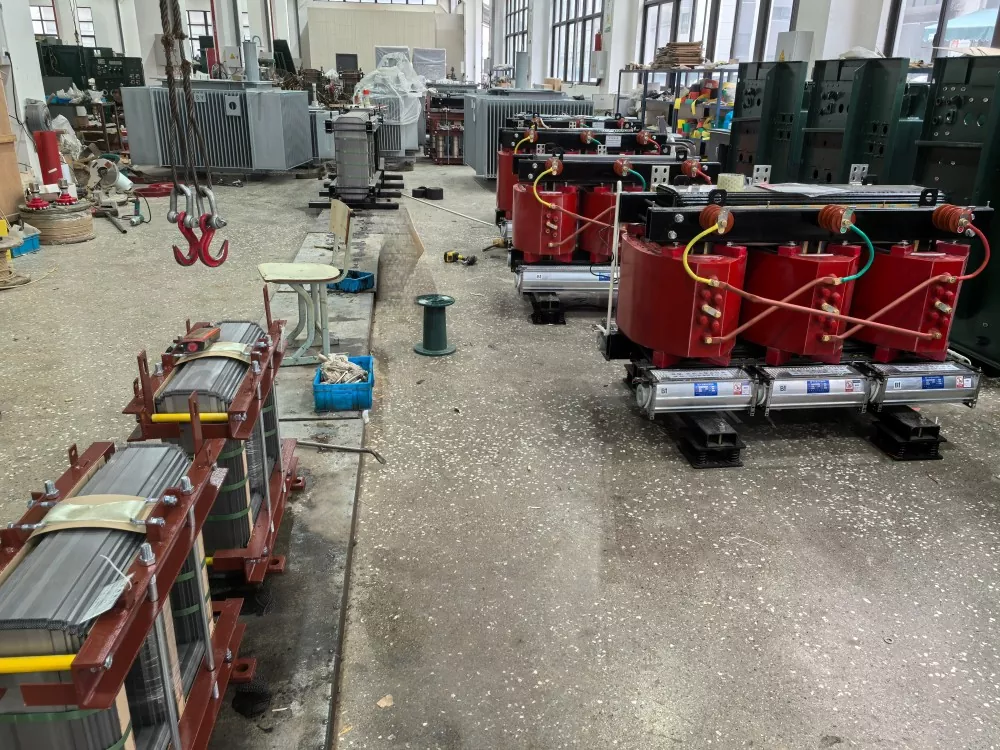

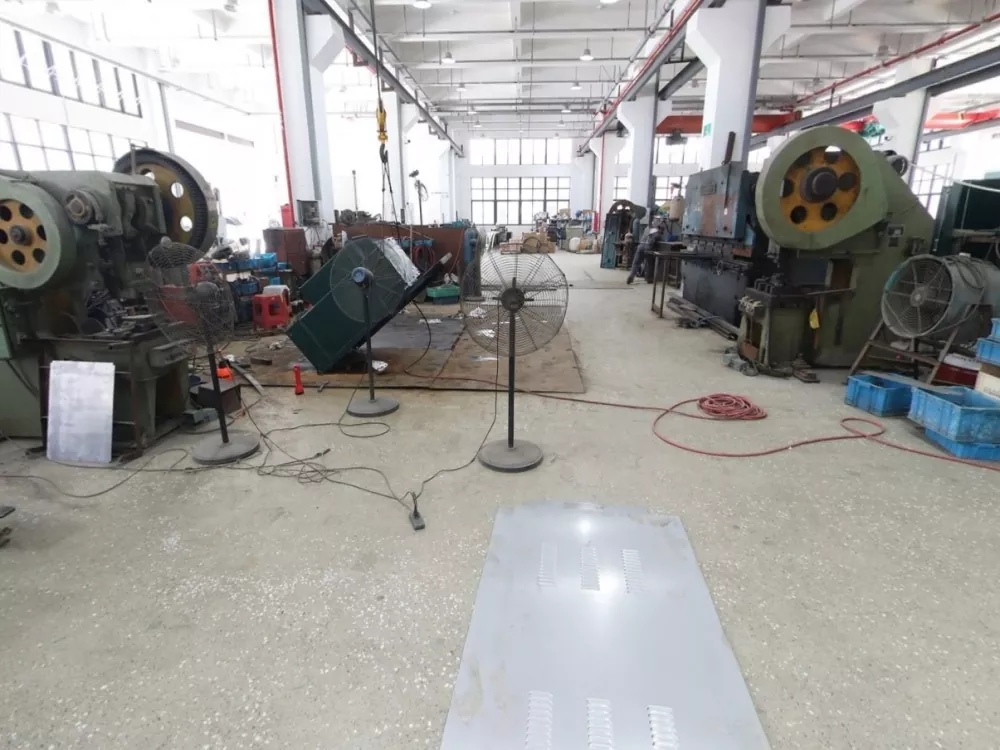

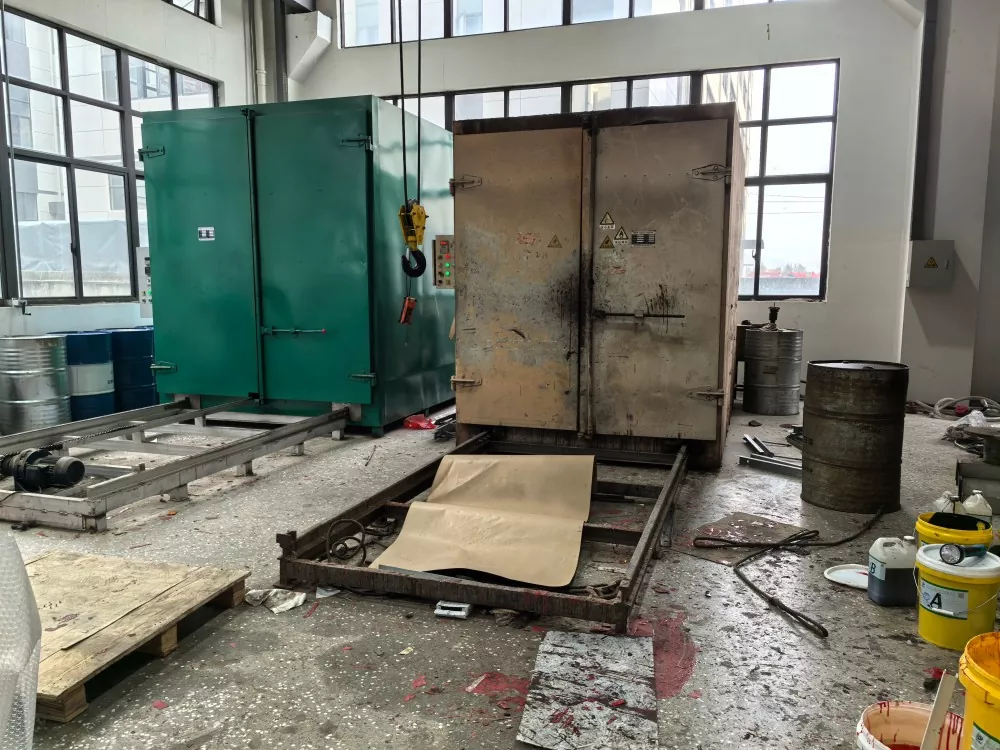

Fabrica noastră

FAQ

Î1: Transformatoarele paralele trebuie să fie același model?

Nu neapărat, dar trebuie să se potrivească în raport de tensiune, impedanță și grup de vectori.

Î2: Pot transforma transformatoarele cu capacități diferite să funcționeze în paralel?

Da, dar raportul de capacitate nu trebuie să depășească, în general, 3:1 pentru a asigura o partajare echilibrată a sarcinii.

Î3: Funcționarea în paralel crește pierderile?

Poate crește pierderile fără sarcină în condiții de încărcare ușoară, dar eficiența generală se îmbunătățește datorită funcționării flexibile.

Î4: Care este cea mai frecventă problemă în funcționarea în paralel?

Curenți de circulație, distribuție neuniformă a sarcinii și nepotrivire de fază.

Parallel Operation Transformer funcționează bine ca strategie de extindere a capacității - atunci când cerințele tehnice primesc atenția pe care o merită. Alinierea grupurilor de vectori, potrivirea valorilor de impedanță, planificarea distribuției sarcinii și coordonarea schemelor de protecție - aceste piese împreună fac o instalare solidă. Inginerii care înțeleg aceste cerințe pot specifica, instala și opera cu încredere baterii de transformatoare în paralel pentru ani de funcționare fiabilă. GUANGBIAN, un producător cu know-how practic de la unitatea noastră de producție din China, este pregătit ca un partener care înțelege ce este nevoie pentru a construi sisteme care merg la distanță.
