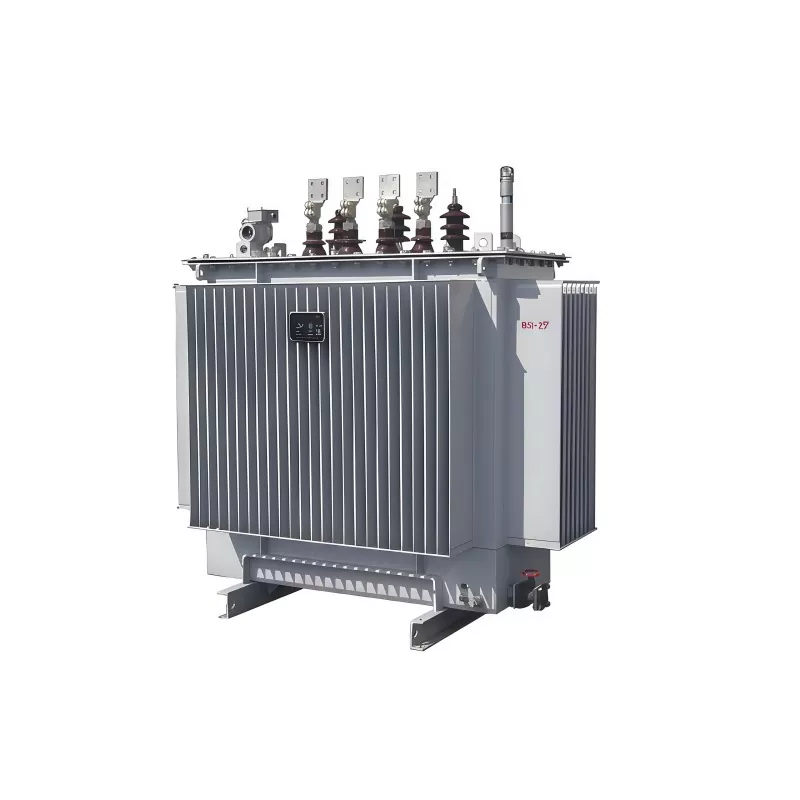

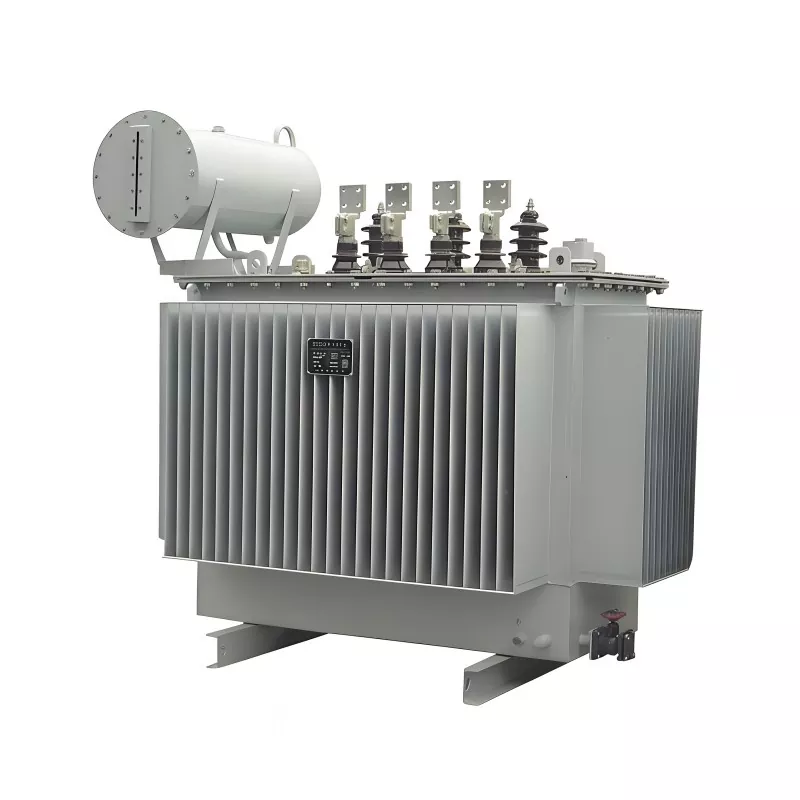

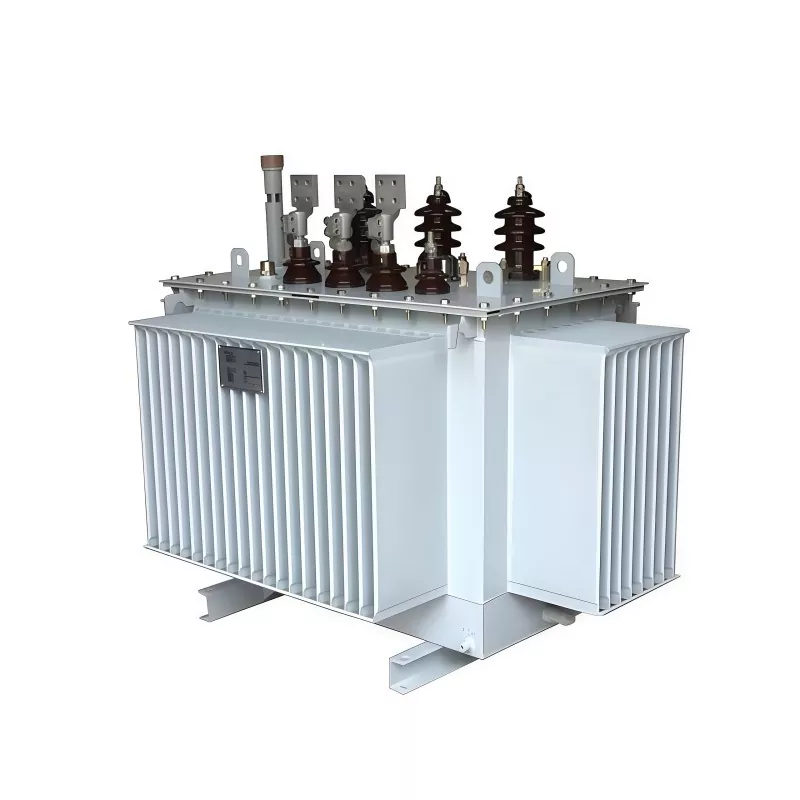

800KVA 15KV Transformator immers în ulei

Transformatorul immers în ulei de 800 kVA 15 kV este un transformator de distribuție a energiei trifazate conceput pentru a reduce tensiunea medie (clasa 15 kV) la niveluri de joasă tensiune utilizabile pentru aplicații industriale, comerciale și de utilități.

Utilizează ulei de transformator (ulei mineral sau ulei izolator alternativ) atât ca mediu izolator, cât și ca mediu de răcire. Uleiul circulă în mod natural pentru a disipa căldura generată de înfășurări, asigurând o performanță stabilă în condiții de încărcare continuă.

Caracteristicile cheie includ:

Capacitate nominală: 800 kVA

Tensiune primară: clasa 15 kV (în mod obișnuit sisteme 13,8 kV / 15 kV)

Metoda de răcire: auto-răcire cu scufundare în ulei (ONAN)

Eficiență ridicată și design cu pierderi reduse

Capacitate puternică de suprasarcină și durată lungă de viață

Este utilizat pe scară largă în rețelele de distribuție a energiei unde fiabilitatea, disiparea căldurii și durabilitatea sunt esențiale.

Standarde de testare în fabrică

Test de rezistență la înfășurare

Fiecare unitate este testată folosind un tester de rezistență DC și o punte cu două brațe pentru a verifica rezistența înfășurării. Acest lucru asigură că nu există defecte de fabricație sau conexiuni slăbite în interiorul transformatorului de 800 kVA 15 kV immers în ulei.

Raportul tensiunii și verificarea defazării

Un tester de raport al transformatorului, o sursă de alimentare cu frecvență industrială și un voltmetru sunt utilizate pentru a confirma că raporturile de tensiune primară și secundară se potrivesc cu valorile de proiectare și că conexiunea grupului vectorial este corectă.

Test de impedanță de scurtcircuit și pierdere de sarcină

Testarea la scurtcircuit este efectuată pentru a verifica caracteristicile de impedanță și pierderile de sarcină. Acest lucru asigură că performanța transformatorului îndeplinește cerințele de proiectare și operaționale.

Test de pierdere fără sarcină și curent fără sarcină

Cu partea secundară deschisă și tensiunea nominală aplicată pe partea primară, pierderile în gol și curentul sunt măsurate pentru a confirma conformitatea cu datele de performanță convenite.

După ce toate testele sunt finalizate, se emite un raport de testare din fabrică pentru fiecare unitate. Orice articol neconform este reprelucrat și retestat.

GUANGBIAN menține un control strict al calității pentru a se asigura că fiecare transformator iese din fabrică complet testat și pregătit pentru funcționare fiabilă pe termen lung.

GUANGBIAN Echipament de testare a fabricii de transformatoare

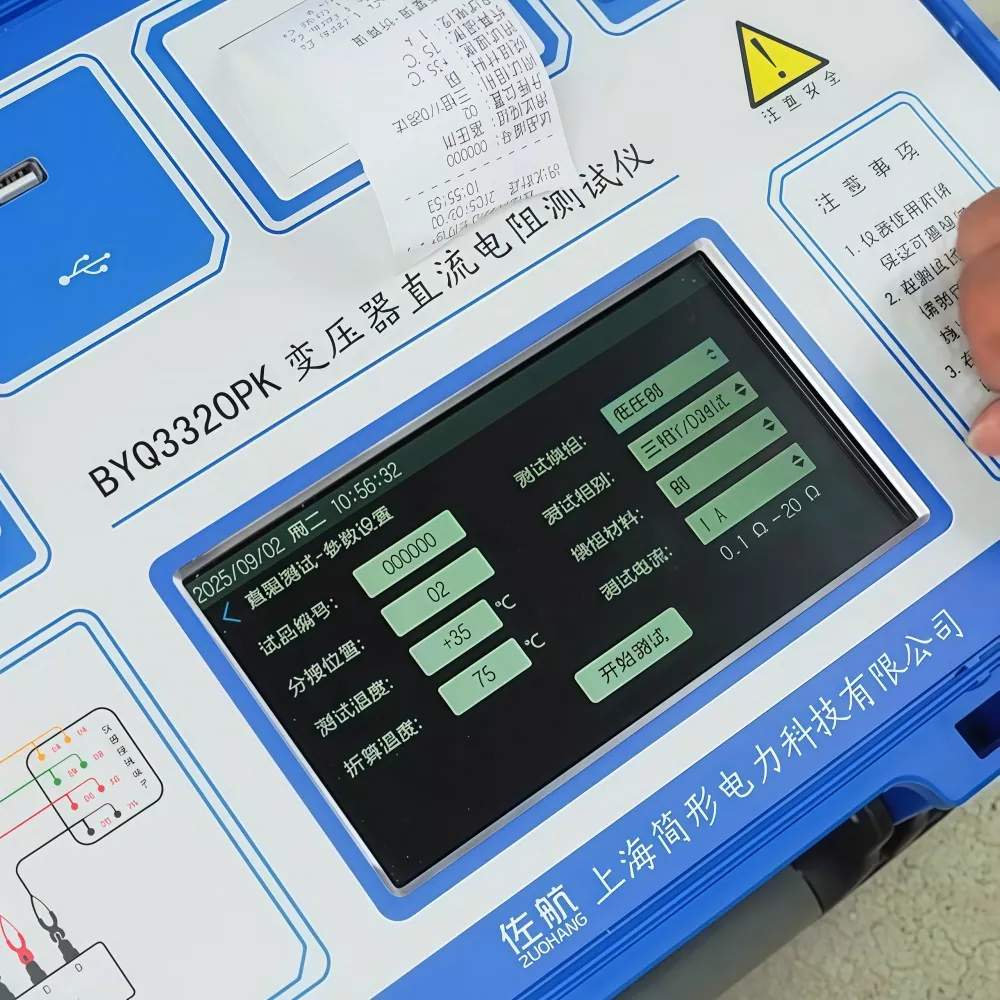

Tester de rezistență DC

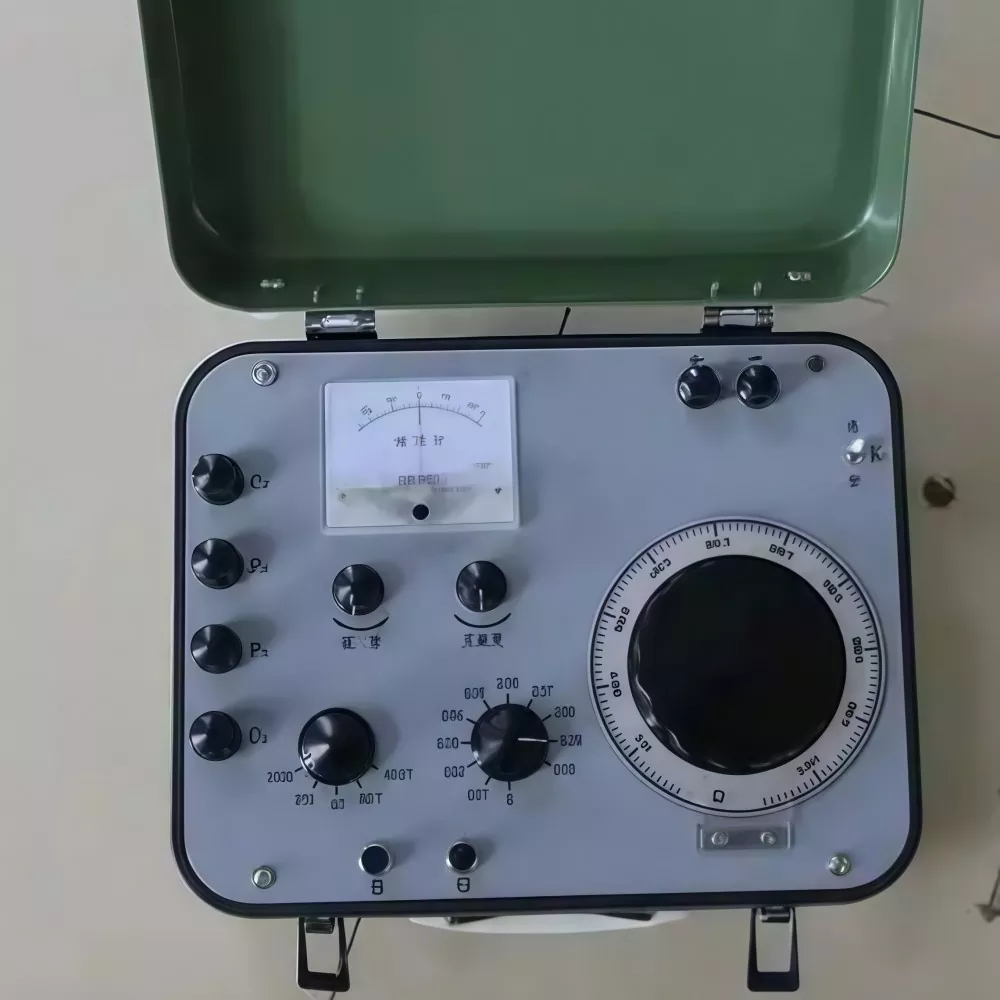

Podul Kelvin

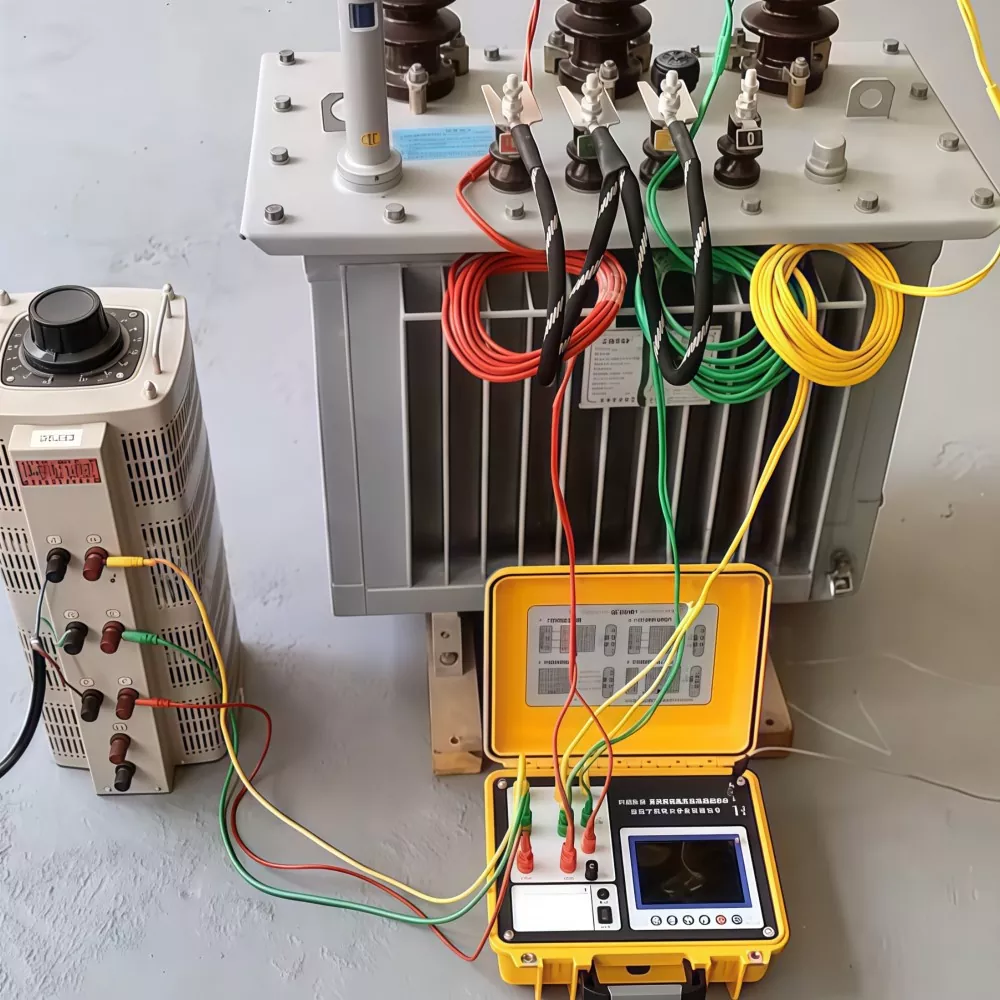

Tester de raport al transformatorului și sursă de alimentare cu reglare a tensiunii de putere-frecvență

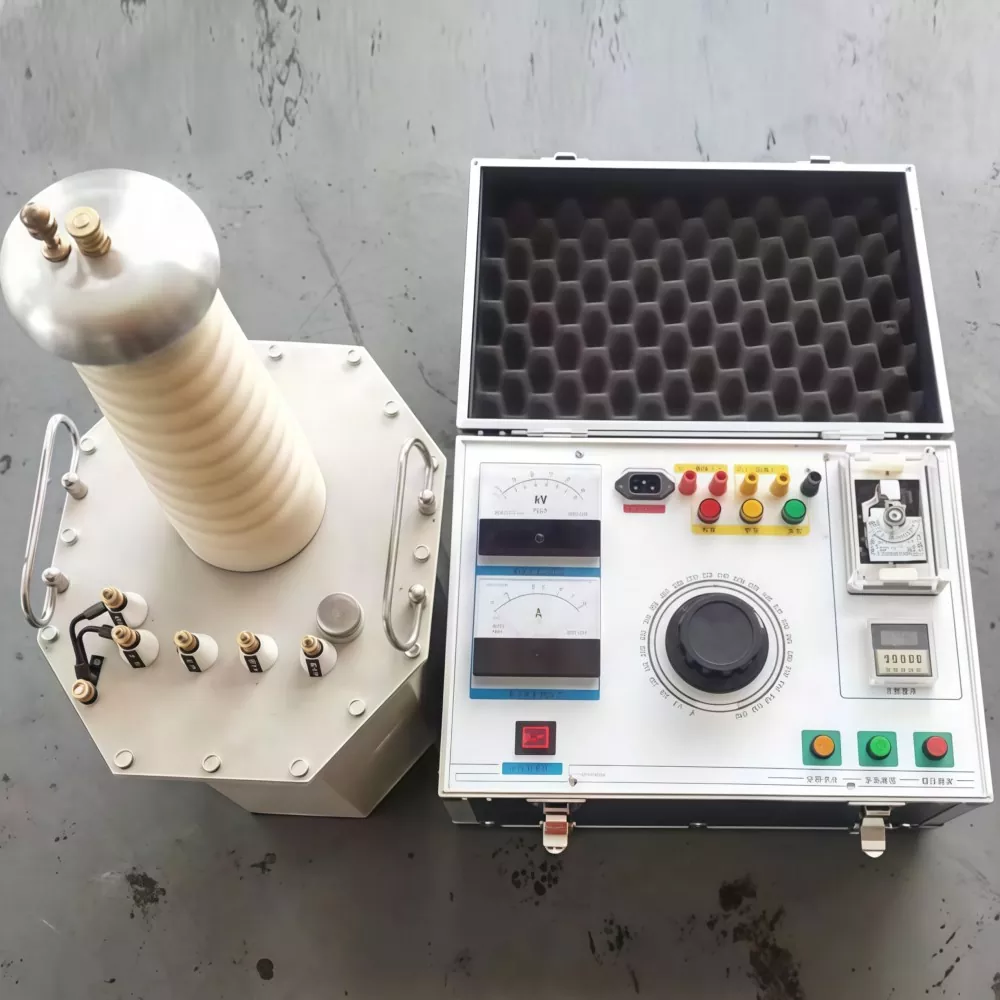

Transformator de excitație și generator de putere cu mai multe frecvențe

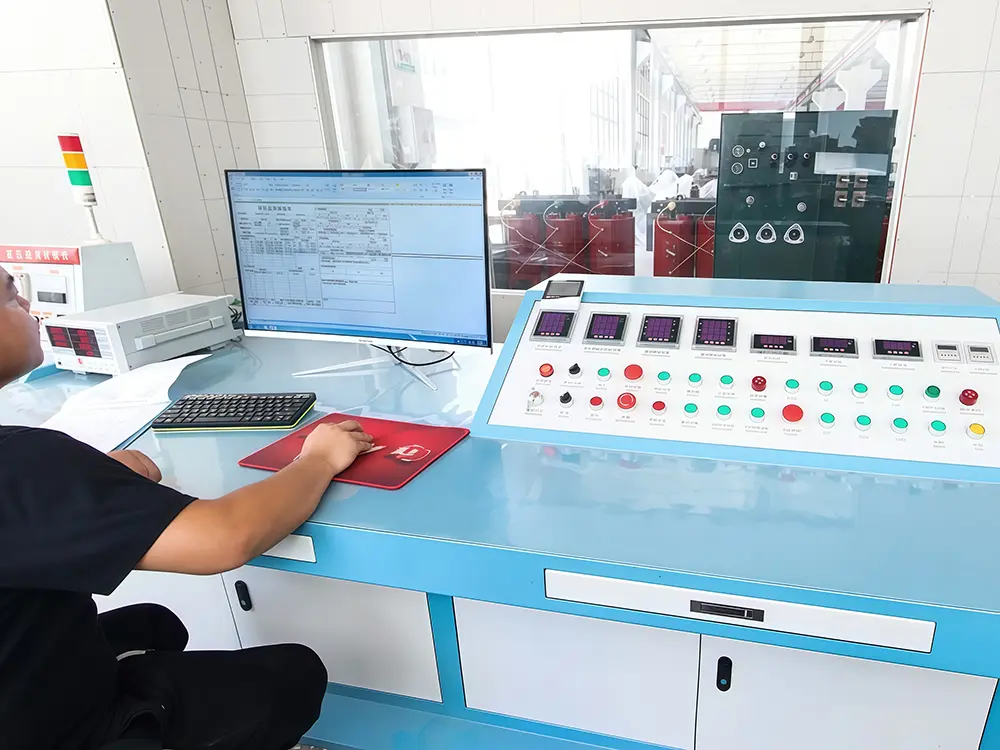

GUANGBIAN Transformer Comprehensive Testing Workshop

Document Tehnic

Fabrica noastră

Atelier de tablă

Atelier de bobinare folie

Atelier de bobinaj

Atelier cuptor de bobinare

Atelier de montaj transformatoare

Atelier de punere în funcțiune a transformatoarelor

FAQ

Î1: Care este funcția principală a unui transformator de 800kVA 15kV?

Reduce energia electrică de medie tensiune (clasa 15 kV) la niveluri de joasă tensiune adecvate consumului utilizatorului final în sistemele industriale și comerciale.

Î2: De ce să folosiți un transformator cu scufundare în ulei în loc de un transformator uscat?

Transformatoarele imersate în ulei asigură:

● O mai bună disipare a căldurii

● Capacitate de suprasarcină mai mare

● Durată de viață mai lungă a izolației

● Pierderi de exploatare mai mici sub sarcină mare

Sunt preferate pentru aplicații în aer liber și de mare capacitate.

Î3: Acest transformator este potrivit pentru instalare în aer liber?

Da. Transformatoarele cu scufundare în ulei sunt proiectate pentru utilizare în exterior, cu rezervoare etanșe, protecție împotriva coroziunii și construcție rezistentă la intemperii.

Î4: Ce întreținere este necesară?

Întreținerea de rutină include:

● Controlul nivelului uleiului și al calității uleiului

● Testarea rezistentei izolatiei

● Monitorizarea temperaturii

● Inspecție bucșe și terminale

Î5: Poate face față condițiilor de supraîncărcare?

Da, capacitatea de suprasarcină pe termen scurt este acceptată în funcție de design și condițiile de răcire, dar suprasarcina continuă nu este recomandată.
