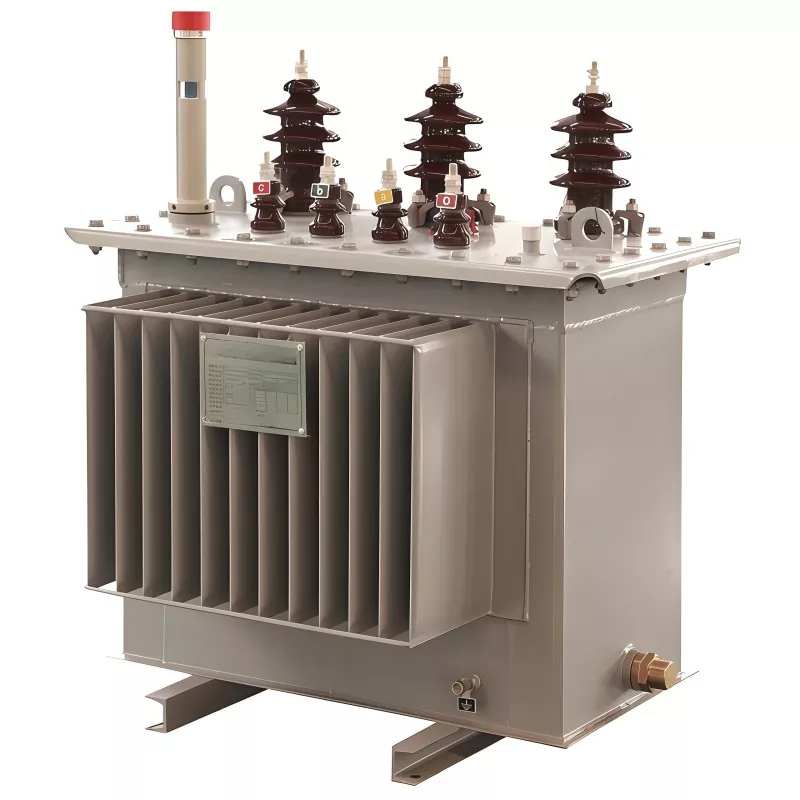

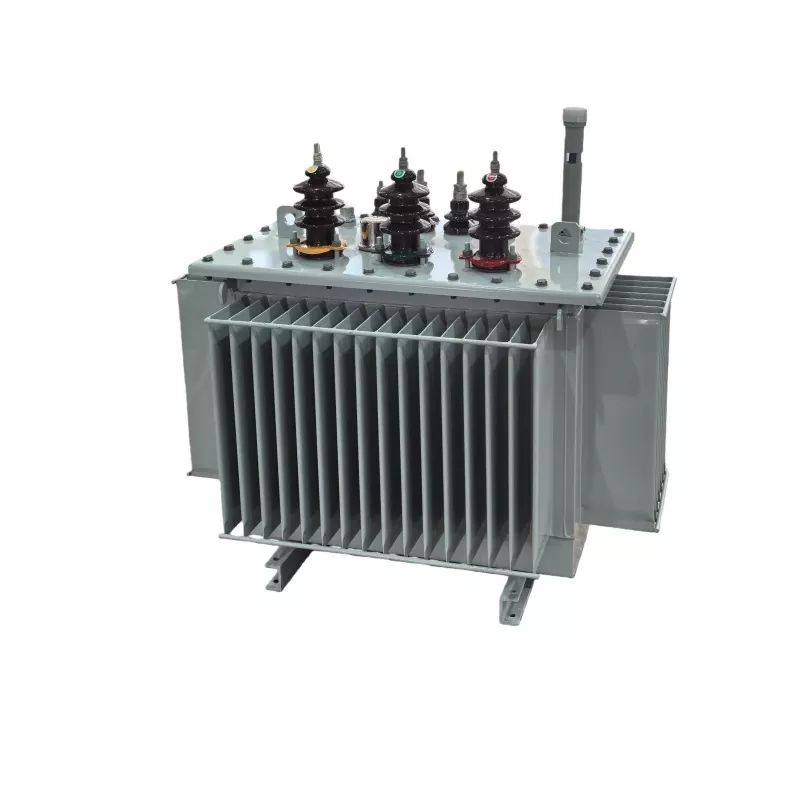

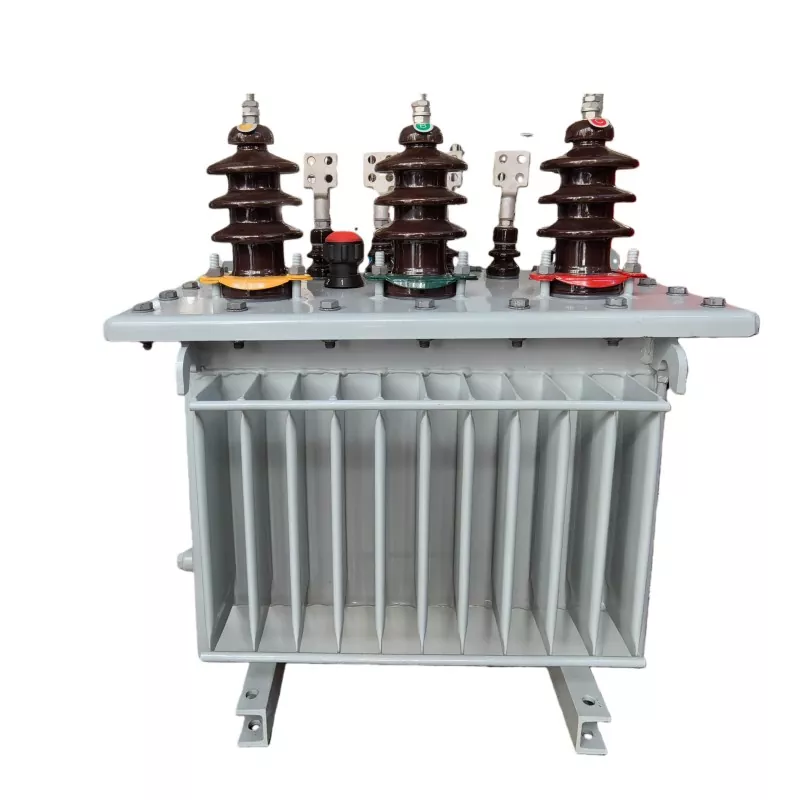

Transformator immers în ulei de 100KVA 11KV

Transformatorul cu scufundare în ulei de 100KVA 11KV este un transformator de distribuție de medie tensiune conceput pentru a reduce tensiunea primară de 11kV la niveluri de joasă tensiune (de obicei 400V / 415V / 0,4kV) pentru sistemele de distribuție a energiei industriale, comerciale și utilitare.

Utilizează ulei mineral izolator atât ca mediu de răcire, cât și ca mediu de izolare, asigurând performanță termică stabilă și rezistență dielectrică ridicată în condiții de încărcare continuă.

Cazul de aplicare

Transformatorul immers în ulei de 100KVA 11KV produs de GUANGBIAN a fost implementat recent de un client african pentru a înlocui un transformator defect care a suferit daune de scurtcircuit într-un sistem local de distribuție a energiei.

În acest proiect, transformatorul original a folosit înfășurări din aluminiu, care au fost selectate din motive de economisire a costurilor. Cu toate acestea, din cauza condițiilor instabile ale rețelei și a fluctuațiilor frecvente de tensiune din partea utilizatorului, transformatorul a fost expus în mod repetat la suprasarcină și scurtcircuit, ceea ce a dus la încălzire excesivă și o eventuală defecțiune a înfășurării.

Înfășurări din cupru vs aluminiu pentru transformator de 100KVA

Pentru transformatorul de distribuție de 100KVA, GUANGBIAN oferă atât:

● Opțiune de înfășurare cupru

● Opțiune de înfășurare din aluminiu

În timp ce înfășurările din aluminiu oferă un cost inițial mai mic, rezistența lor termică și rezistența mecanică sunt relativ mai mici în comparație cu înfășurările din cupru.

În medii cu energie instabilă - cum ar fi:

● Fluctuații frecvente de tensiune

● Condiții de curent de pornire ridicat

● Evenimente repetate de scurtcircuit

înfășurările din aluminiu sunt mai predispuse la:

● Supraîncălzire în condiții de suprasarcină

● Degradarea izolației

● Durată de viață redusă în aplicații dure de rețea

Considerare cost vs fiabilitate

Deși transformatoarele de înfășurare din aluminiu au un cost inițial de achiziție mai mic, aplicațiile din lumea reală arată că, în medii de rețea instabile, costul total al ciclului de viață poate crește din cauza:

● Cerințe de întreținere

● Eșecuri neașteptate

● Costuri de înlocuire

Prin urmare, selecția materialelor ar trebui să se bazeze pe condițiile reale de funcționare, mai degrabă decât pe prețul inițial singur, pentru a asigura stabilitatea pe termen lung a sistemului și pentru a reduce timpul de oprire neplanificat.

Document Tehnic

Mediul de operare

Conditii de temperatura:

Temperatura ambientală de funcționare pe termen lung: -25℃ ~ +45℃.

Temperatura ambientală maximă de funcționare: Nu depășește +50℃.

Temperatura de depozitare și transport:

-40℃ ~ +60℃.

Conditii de umiditate:

Umiditate relativă: ≤95% la 25℃

Cerințe de altitudine:

Interval de adaptare la altitudine nominală: ≤1000 de metri

Poziționarea tehnică vs concurenți

Transformator cu scufundare în ulei vs Transformator de tip uscat

Transformatoarele cu scufundare în ulei sunt mai potrivite pentru aplicații grele, în aer liber și cu durată lungă de viață.

Comparativ cu standardele inferioare (tendința seriei S9 / S11 / S13)

● S9: Pierderi mai mari, standard de eficiență depășit

● S11: Eficiență modernă de bază

● S13: Design cu pierderi reduse, cu eficiență ridicată (preferat pe piețele de export)

Un transformator de 100KVA proiectat cu tehnologia de bază S13 poate reduce pierderile fără sarcină cu 15–30% în comparație cu S11, îmbunătățind rentabilitatea investiției pe termen lung.

Poziționarea concurenței la nivel de piață

Comparativ cu producătorii generici:

● Control mai bun al pierderilor (optimizare fără sarcină + pierderi de sarcină)

● Capacitate mai puternică de rezistență la scurtcircuit

● Tehnologie de etanșare îmbunătățită (prevenirea scurgerilor de ulei)

● O mai bună documentație de conformitate pentru piețele de export

Fabrica noastră

Atelier de tablă

Atelier de bobinare folie

Atelier de bobinaj

Atelier cuptor de bobinare

Atelier de montaj transformatoare

Atelier de punere în funcțiune a transformatoarelor

FAQ

Î1: Care este durata de viață a unui transformator cu scufundare în ulei de 100KVA?

De obicei, 20-30 de ani, în funcție de condițiile de încărcare, întreținere și mediu de instalare.

Î2: Poate fi folosit în aer liber?

Da. Transformatoarele cu scufundare în ulei sunt proiectate special pentru substații exterioare și medii dure.

Î3: Ce întreținere este necesară?

● Inspecție regulată a nivelului uleiului

● Testare periodică a uleiului dielectric

● Strângere bucșă și conexiuni

● Monitorizarea temperaturii

Intervalele de întreținere sunt de obicei mai lungi decât transformatoarele de tip uscat.

Î4: Care este diferența dintre transformatoarele de 11KV și 10KV?

11KV este un nivel mai mare de tensiune a sistemului, utilizat în mod obișnuit în rețelele internaționale de distribuție. Principiile de performanță rămân similare, dar cerințele de izolare sunt mai stricte.

Î5: Este potrivit pentru proiecte de energie regenerabilă?

Da. Este utilizat pe scară largă în sistemele de distribuție cu coborâre solară și eoliană datorită stabilității și toleranței la suprasarcină.
